Диэлектрик — Википедия

Диэле́ктрик (изолятор) (от греч. dia — через и англ. electric — электрический) — вещество (материал), относительно плохо проводящее электрический ток. Электрические свойства диэлектриков определяются их способностью к поляризации во внешнем электрическом поле. Термин введён английским физиком М. Фарадеем^[1].

Концентрация свободных носителей заряда в диэлектрике не превышает 10⁸ см⁻³. С точки зрения электродинамики диэлектрик — среда с малым на рассматриваемой частоте значением тангенса угла диэлектрических потерь (tgδ≪1{\displaystyle \mathrm {tg} \,\delta \ll 1})^[2], в такой среде сила тока проводимости^[3] много меньше силы тока смещения. Под идеальным диэлектриком понимают среду со значением tgδ=0{\displaystyle \mathrm {tg} \,\delta =0}, прочие диэлектрики называют реальными или диэлектриками (средами) с потерями. С точки зрения зонной теории твёрдого тела диэлектрик — вещество с шириной запрещённой зоны больше 3 эВ.

Условно к проводникам относят материалы с удельным электрическим сопротивлением ρ < 10⁻⁵ Ом·м, а к диэлектрикам — материалы, у которых ρ > 10⁸ Ом·м. При этом надо заметить, что удельное сопротивление хороших проводников может составлять всего 10⁻⁸ Ом·м, а у лучших диэлектриков превосходить 10¹⁶ Ом·м. Удельное сопротивление полупроводников в зависимости от строения и состава материалов, а также от условий их эксплуатации может изменяться в пределах 10⁻⁵—10⁸ Ом·м. Хорошими проводниками электрического тока являются металлы. Из 105 химических элементов лишь двадцать пять являются неметаллами, причём двенадцать элементов могут проявлять полупроводниковые свойства. Но кроме элементарных веществ существуют тысячи химических соединений, сплавов или композитов со свойствами проводников, полупроводников или диэлектриков. Чёткую границу между значениями удельного сопротивления различных классов материалов провести достаточно сложно. Например, многие полупроводники при низких температурах ведут себя подобно диэлектрикам. В то же время диэлектрики при сильном нагревании могут проявлять свойства полупроводников. Качественное различие состоит в том, что для металлов проводящее состояние является основным, а для полупроводников и диэлектриков — возбуждённым.

Развитие радиотехники потребовало создания материалов, в которых специфические электромагнитные свойства на радиочастотах сочетаются с необходимыми физико-механическими параметрами. Такие материалы называют высокочастотными. Для понимания электрических, магнитных и механических свойств материалов, а также причин старения нужны знания их химического и фазового состава, атомной структуры и структурных дефектов.

Удельное сопротивление деионизированной воды (см. также: бидистиллят) — 18 МОм·см.

Параметры диэлектриков определяют их механические (упругость, прочность, твердость, вязкость), тепловые (тепловое расширение, теплоемкость, теплопроводность), электрические (электропроводность, поляризация, поглощение энергии, электрическая прочность), магнитные, оптические свойства, а также определяют их электрический, механический, тепловой отклики на воздействие электрического поля, механического напряжения, температуры

[4].

К диэлектрикам относятся воздух и другие газы, стёкла, различные смолы, пластмассы.

Ряд диэлектриков проявляют интересные физические свойства. К ним относятся электреты, пьезоэлектрики, пироэлектрики, сегнетоэластики, сегнетоэлектрики, релаксоры и сегнетомагнетики.

При применении диэлектриков — одного из наиболее обширных классов электротехнических материалов — довольно четко определилась необходимость использования как пассивных, так и активных свойств.

Диэлектрики используются не только как изоляционные материалы.

Пассивные свойства[править | править код]

Пассивные свойства диэлектрических материалов используются, когда их применяют в качестве электроизоляционных материалов и диэлектриков конденсаторов обычных типов. Электроизоляционными материалами называют диэлектрики, которые не допускают утечки электрических зарядов, то есть с их помощью отделяют электрические цепи друг от друга или токоведущие части устройств, приборов и аппаратов от проводящих, но не токоведущих частей (от корпуса, от земли). В этих случаях диэлектрическая проницаемость материала не играет особой роли или она должна быть возможно меньшей, чтобы не вносить в схемы паразитных ёмкостей. Если материал используется в качестве диэлектрика конденсатора определённой ёмкости и наименьших размеров, то при прочих равных условиях желательно, чтобы этот материал имел большую диэлектрическую проницаемость.

Активные свойства диэлектриков[править | править код]

Активными (управляемыми) диэлектриками являются сегнетоэлектрики, пьезоэлектрики, пироэлектрики, электролюминофоры, материалы для излучателей и затворов в лазерной технике, электреты и др.

• Рез И. С., Поплавко Ю. М. Диэлектрики. Основные свойства и применения в электронике. — М.: Радио и связь, 1989. — 288 с. — ISBN 5-256-00235-X.
• Богородицкий Н. П., Волокобинский Ю. М., Воробьев А. А., Тареев Б. М. Теория диэлектриков. — М.Л.: Энергия, 1965. — 344 с. — 10 000 экз.
• Орешкин П. Т. Физика полупроводников и диэлектриков. — М.: Высшая школа, 1977. — 448 с. — 22 000 экз.
• Горелик С. С., Дашевский В. Я. Материаловедение полупроводников и диэлектриков. — М., Металлургия, 1988. — 574 с.
• Киселев В. Ф. Поверхностные явления в полупроводниках и диэлектриках. — М., Наука, 1970. — Тираж 7800 экз. — 399 с.

ru.wikipedia.org

Электроизоляционные материалы и их классификация. Волокнистые электроизоляционные материалы

Некоторые материалы, используемые в электрических приборах и схемах электроснабжения, обладают диэлектрическими свойствами, то есть имеют большое сопротивление току. Эта способность позволяет им не пропускать ток, а поэтому их используют для создания изоляции токоведущих частей. Электроизоляционные материалы предназначены не только для разделения токоведущих частей, но и для создания защиты от опасного воздействия электрического тока. Например, шнуры питания электрических приборов покрыты изоляцией.

Электроизоляционные материалы и их применение

Электроизоляционные материалы широко применяются в промышленности, радио- и приборостроении, развитии электрических сетей. Нормальная работа электрического прибора или безопасность схемы электроснабжения во многом зависит от используемых диэлектриков. Некоторые параметры материала, предназначенного для электрической изоляции, определяют его качество и возможности.

Применение изоляционных материалов обусловлено правилами безопасности. Целостность изоляции является залогом безопасной работы с электрическим током. Весьма опасно использовать приборы с поврежденной изоляцией. Даже незначительный электрический ток может оказать воздействие на организм человека.

Свойства диэлектриков

Электроизоляционные материалы должны иметь определенные свойства, чтобы выполнять свои функции. Главным отличием диэлектриков от проводников является большая величина удельного объемного сопротивления (109–1020 ом·см). Электрическая проводимость проводников в сравнении с диэлектриками раз в 15 раз больше. Это связано с тем, что изоляторы по своей природе имеют в несколько раз меньше свободных ионов и электронов, которые обеспечивают токопроводимость материала. Но при нагревании материала их становится больше, что способствует увеличению токопроводимости.

Различают активные и пассивные свойства диэлектриков. Для изоляционных материалов наиболее важны пассивные свойства. Диэлектрическая проницаемость материала должна быть как можно меньшей. Это позволяет изолятору не вносить в схему паразитные емкости. Для материала, который используется в качестве диэлектрика конденсатора, диэлектрическая проницаемость должна быть, наоборот, как можно большей.

Параметры изоляции

К основным параметрам электроизоляции относят электрическую прочность, удельное электрическое сопротивление, относительную диэлектрическую проницаемость, угол диэлектрических потерь. При оценке электроизоляционных свойств материала учитывается также зависимость перечисленных характеристик от величин электрического тока и напряжения.

Электроизоляционные изделия и материалы обладают большей величиной электрической прочности в сравнении с проводниками и полупроводниками. Важна также для диэлектрика стабильность удельных величин при нагревании, повышении напряжении и других изменениях.

Классификация диэлектрических материалов

В зависимости от мощности тока, проходящего по проводнику, используют разные типы изоляции, которые отличаются своими возможностями.

По каким же параметрам делят электроизоляционные материалы? Классификация диэлектриков основана на их агрегатном состоянии (твердые, жидкие и газообразные) и происхождению (органические: естественные и синтетические, неорганические: природные и искусственные). Наиболее распространен тип твердых диэлектриков, которые можно увидеть на шнурах бытовой техники или любых других электрических приборов.

Твердые и жидкие диэлектрики, в свою очередь, делятся на подгруппы. К твердым диэлектрикам относятся лакоткани, слоистые пластики и различные виды слюды. Воски, масла и сжиженные газы представляют собой жидкие электроизоляционные материалы. Специальные газообразные диэлектрики используются намного реже. К этому типу также относится естественный электрический изолятор – воздух. Его использование обусловлено не только характеристиками воздуха, которые делают его прекрасным диэлектриком, но и его экономичностью. Применение воздуха в качестве изоляции не требует дополнительных материальных затрат.

Твердые диэлектрики

Твердые электроизоляционные материалы – наиболее широкий класс диэлектриков, которые применяются в разных областях. Они имеют различные химические свойства, а величина диэлектрической проницаемости колеблется от 1 до 50000.

Твердые диэлектрики делятся на неполярные, полярные и сегнетоэлектрики. Их главные отличия состоят в механизмах поляризации. Этот класс изоляции обладает такими свойствами, как химическая стойкость, трекингостойкость, дендритостойкость. Химическая стойкость выражается в способности противостоять влиянию различным агрессивным средам (кислота, щелочь и т.д.). Трегингостойкость определяет возможность противостоять воздействию электрической дуги, а дендритостойкость – образованию дендритов.

Твердые диэлектрики применяются в различных сферах энергетики. Например, керамические электроизоляционные материалы наиболее часто используются в качестве линейных и проходных изоляторов на подстанциях. В качестве изоляции электрических приборов используют бумагу, полимеры, стеклотекстолит. Для машин и аппаратов чаще всего применяют лаки, картон, компаунд.

Для применения в различных условиях эксплуатации изоляции придают некоторые особые свойства путем сочетания разных материалов: нагревостойкость, влагостойкость, радиационная стойкость и морозостойкость. Нагревостойкие изоляторы способны выдерживать температуры до 700 °С, к ним относятся стекла и материалы на их основе, органосилиты и некоторые полимеры. Влагостойким и тропикостойким материалом является фторопласт, который негигроскопичен и гидрофобен.

Изоляция, стойкая к радиации используется в приборах с атомными элементами. К ней относятся неорганические пленки, некоторые виды полимеров, стеклотекстолит и материалы на основе слюды. Морозостойкими считаются изоляции, которые не теряют своих свойств при температуре до -90 °С. Особые требования предъявляются к изоляции, предназначенной для приборов, работающих в космосе или условиях вакуума. Для этих целей применяются вакуумно-плотные материалы, к которым относится специальная керамика.

Жидкие диэлектрики

Жидкие электроизоляционные материалы часто применяются в электрических машинах и аппаратах. В трансформаторе роль изоляции играет масло. К жидким диэлектрикам также относят сжиженные газы, ненасыщенные вазелиновые и парафиновые масла, полиорганосилоксаны, дистиллированная вода (очищенная от солей и примесей).

Основными характеристиками жидких диэлектриков являются диэлектрическая проницаемость, электрическая прочность и электропроводность. Также электрические параметры диэлектриков во многом зависят от степени их очистки. Твердые примеси могут увеличивать электропроводность жидкостей за счет разрастания свободных ионов и электронов. Очистка жидкостей путем дистилляции, ионным обменом и т.д. приводит к возрастанию величины электрической прочности материала, тем самым снижая его электропроводность.

Жидкие диэлектрики разделяют на три группы:

• нефтяные масла;
• растительные масла;
• синтетические жидкости.

Наиболее часто используются нефтяные масла, такие как трансформаторное, кабельное и конденсаторное. Синтетические жидкости (кремнийорганические и фторорганические соединения) также используются в аппаратостроении. Например, кремнийорганические соединения морозоустойчивы и гигроскопичны, поэтому применяются в качестве изолятора в небольших трансформаторах, но их стоимость выше цены нефтяных масел.

Растительные масла практически не используются в качестве изоляционных материалов в электроизоляционной технике. К ним относятся касторовое, льняное, конопляное и тунговое масло. Эти материалы представляют собой слабополярные диэлектрики и используются в основном для пропитки бумажных конденсаторов и в качестве пленкообразующего вещества в электроизоляционных лаках, красках, эмалях.

Газообразные диэлектрики

Наиболее распространенными газообразными диэлектриками являются воздух, азот, водород и элегаз. Электроизоляционные газы делятся на естественные и искусственные. К естественным относится воздух, которые применяется в качестве изоляции между токоведущими частями линий электропередач и электрических машин. В качестве изолятора воздух имеет недостатки, которые делает невозможным его использование в герметичных устройствах. Из-за наличия высокой концентрации кислорода воздух является окислителем, и в неоднородных полях проявляется низкая электрическая прочность воздуха.

В силовых трансформаторах и высоковольтных кабелях в качестве изоляции используют азот. Водород, кроме электроизоляционного материала, также представляет собой принудительное охлаждение, поэтому часто используется в электрических машинах. В герметизированных установках чаще всего применяют элегаз. Заполнение элегазом делает устройство взрывобезопасным. Применяется в высоковольтных выключателях благодаря своим дугогасящим свойствам.

Органические диэлектрики

Органические диэлектрические материалы делятся на естественные и синтетические. Естественные органические диэлектрики в настоящее время используются крайне редко, так все больше расширяется производство синтетических, тем самым снижая их стоимость.

К естественным органическим диэлектрикам относят целлюлозу, каучук, парафин и растительные масла (касторовое масло). Большую часть синтетических органических диэлектриков представляют различные пластмассы и эластомеры, часто используемые в электрических бытовых приборах и другой технике.

Неорганические диэлектрики

Неорганические диэлектрические материалы делят на природные и искусственные. Наиболее распространенным из природных материалов является слюда, которая обладает химической и термической стойкостью. Также для электроизоляции используют флогопит и мусковит.

К искусственным неорганическим диэлектрикам относят стекло и материалы на его основе, а также фарфор и керамику. В зависимости от области применения искусственному диэлектрику можно придать особые свойства. Например, для проходных изоляторов используют полевошпатовую керамику, которая имеет высокий тангенс диэлектрических потерь.

Волокнистые электроизоляционные материалы

Волокнистые материалы часто применяются для изоляции в электрических аппаратах и машинах. К ним относят материалы растительного происхождения (каучук, целлюлозу, ткани), синтетический текстиль (нейлон, капрон), а также материалы из полистирола, полиамида и т.д.

Органические волокнистые материалы обладают высокой гигроскопичностью, поэтому редко используются без специальной пропитки.

В последнее время взамен органических материалов применяют синтетические волокнистые изоляции, которые обладают более высоким уровнем нагревостойкости. К ним относится стеклянное волокно и асбест. Стеклянное волокно пропитывают различными лаками и смолами для повышения его гидрофобных свойств. Асбестовое волокно обладает малой механичной прочностью, поэтому нередко в него добавляют хлопчатобумажное волокно.

fb.ru

§ 12.7 Диэлектрики. Типы диэлектриков и их поляризация

В 1729 г. английский физик Стефан Грей обнаружил, что электрический заряд может перемещаться по одним телам и не перемещаться по другим. Например, по металлической проволоке электричество в его опытах распространялось, а по шелковой нити нет. С тех пор все вещества стали делиться на проводники и непроводники электричества. Последние были названы Фарадеем диэлектриками.

Введённый Фарадеем в 1837 г. термин «диэлектрики» образован от двух слов — греческого «диа» (что значит «через») и английского electric (электрический).

Диэлектриком называют вещество, которое не проводит электрический ток, следовательно в это веществе отсутствуют свободные заряженные частицы (т.е. таких заряженных частиц, которые способны свободно перемещаться по всему объёму тела). Такими частицами могли бы быть электроны, но в идеальном диэлектрике все электроны связаны с ядром атома, т.е. принадлежат отдельным атомам, и свободно перемещаться по телу не могут. Чтобы нарушить эту связь, нужны сильные воздействующие факторы.

Диэлектрики обладают способностью пропускать через себя электростатическое поле. Проникая через диэлектрики электростатическое поле ослабевает, но всё-таки не до нуля, как это происходит в металлах.

Диэлектриками могут быть вещества в трёх агрегатных состояниях: газообразном (азот, водород), жидком (чистая вода), твёрдом (янтарь, фарфор, кварц).

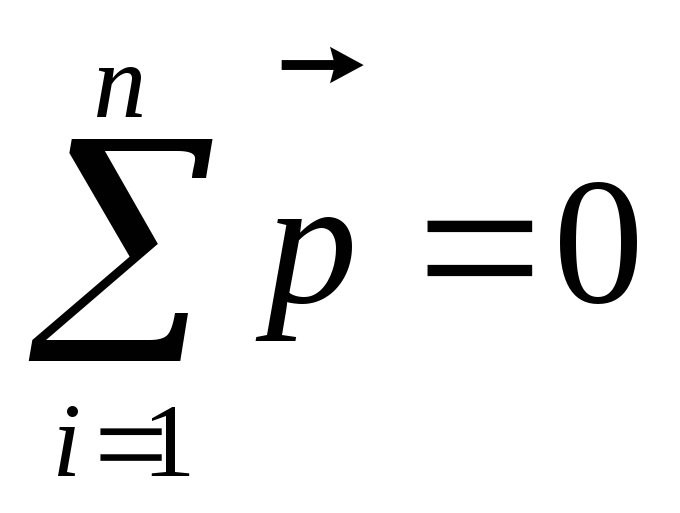

Всякая молекула представляет собой систему с суммарным зарядом, равным нулю. Поведение молекулы во внешнем электрическом поле эквивалентно диполю. Положительный заряд такого диполя равен суммарному заряду ядер, помещён в «центр тяжести» положительных зарядов; отрицательный заряд равен суммарному заряду электронов и помещён в «центр тяжести» отрицательных зарядов.

Все диэлектрики делятся на три группы: полярные, неполярные и кристаллические.

• Полярные диэлектрики состоят из молекул, которые имеют асимметричное строение, что приводит к несовпадению «центров тяжести» положительных и отрицательных зарядов в молекуле (рис.12.20). Молекула в этом случае представляет собой диполь. В отсутствие внешнего поля Е₀,благодаря тепловому движению молекул, дипольные моменты ориентированы хаотически и суммарный дипольный момент всех молекул равен нулю . К таким диэлектрикам относятся фенол, нитробензол.

• Неполярные диэлектрики состоят из атомов и молекул, которые имеют симметричное строение (рис.12.21) , т.е. «центры тяжести» положительных и отрицательных зарядов совпадают в отсутствие внешнего электрического поля и, следовательно, не обладают собственным дипольным моментом. К ним относят инертные газы, бензол, парафин, водород, кислород.

• Кристаллические диэлектрики имеют ионную структуру, — это слабополярные диэлектрики. К ним относятся NaCl, KCl.

При помещении диэлектрика в электрическое поле в его объёме и на поверхности появляются макроскопические заряды. Указанные заряды возникают в результате поляризации диэлектриков.

Поляризацией диэлектрика называется процесс ориентации диполей, т.е. смещение положительных и отрицательных зарядов внутри диэлектрика в противоположные стороны.

Трём группам диэлектриков соответствует три вида поляризации.

Дипольная (ориентационная) поляризация. При отсутствии внешнего поля дипольные моменты полярных молекул вследствие теплового движения ориентированы в пространстве хаотично и их результирующий момент равен нулю (рис.12.22, а) . Если такой диэлектрик поместить во внешнее поле (рис.12.22, б) , то силы этого поля будут стремится повернуть диполи вдоль поля и возникает отличный от нуля результирующий момент. Эта ориентация дипольных моментов молекул по полю тем сильнее, чем больше напряжённость электрического поля и ниже температура.

Электронная поляризация. Если неполярную молекулу поместить во внешнее электрическое поле Е₀, то под действием электрического поля происходит деформация её электронных орбит и молекулы диэлектрика превращаются в диполи, сразу ориентированные вдоль внешнего поля (ядра молекулы при этом смещаются по полю, а электронная оболочка вытягивается против поля и молекула приобретает дипольный момент

(рис. 12.23).

Ионная поляризация. Если кристаллический диэлектрик (NaCl) имеющий кристаллическую решётку, в узлах которой правильно чередуются положительные и отрицательные ионы, поместить во внешнее электрическое поле Е₀, то произойдёт смещение положительных ионов решётки вдоль направления поля, а отрицательных ионов – в противоположную сторону. В результате диэлектрик поляризуется.

Такого рода поляризация называется ионной. Степень ионной поляризации зависит от свойств диэлектрика и от напряжённости поля.

studfile.net

Классификация диэлектрических материалов

1. По стабильности параметров.

   1. Активные (параметры, которых можно регулировать, изменяя напряжённость электрического поля, температуру, механическое напряжение и др.).

Применение: для генерации и преобразования электрических сигналов.

2. Пассивные (параметры, которых не изменяются при воздействие различных факторов) – электроизоляционные.

Применение: для создания электрической изоляции токоведущих частей

2. По агрегатному состоянию.

   1. Газообразные.

а) Воздух (Е_{пр.возд.}=3МВ/м, самый дешёвый).

Применение: в высоковольтных выключателях с давлением 2-12 МПа, ЛЭП.

б) Азот N₂ (Е_пр.N2≈Е_{пр.возд.}, не окисляет другие материалы)

Применение: в газовых конденсаторах, в силовых трансформаторах газовая подушка.

в) Водород Н₂ (Е_пр.Н2=0,59·Е_{пр.возд.}, высокая теплопроводность, взрывоопасен).

Применение: электроизоляционная и охлаждающая среда в мощных электрических машинах (турбогенераторы).

г) Гексафторид серы (элегаз) SF₆ (Е_пр.SF2=2,5·Е_{пр.возд.}, не разлагается при нагревании до 800⁰С, химически стоек, не токсичен, высокая стоимость).

Применение: в высоковольтных выключателях, герметично закрытых распределительных устройствах, пожаробезопасных силовых трансформаторах.

д) Инертные газа: гелий He, неон Ne, аргон Ar, криптон Kr, ксенон Xe, радон Rn.

Применение: добавляются к высокопрочным газам для повышения их дугогасительной способности.

2. Жидкие (повышают электрическую прочность, теплоотвод и дугогасящие св.).

   1. Нефтяные масла (горят при 170⁰С, гигроскопичны, стареют).

а) Трансформаторное масло (малая вязкость).

Применение: для заливки реостатов, реакторов, маслонаполненных вводов, масляных выключателей, трансформаторов, и др.

б) Конденсаторное масло (меньшие электрические потери).

Применение: для пропитки бумажных и плёночных конденсаторов.

в) Кабельное масло (повышенная вязкость, пониженные электрические свойства).

Применение: в пропитки изоляции силовых кабелей.

2. Синтетические (наиболее химически и нагревостойкие).

а) Хлорированные углероды (трихлордефинил C₁₂H₁₀Cl₃, совол C₁₂H₅Cl₅, гексол 20% C₁₂H₉Cl₉, 80% C₄Cl₆ – токсичны, негорючие, не гигроскопичны)

Применение: для пропитки конденсаторов, заливки трансформаторов.

б) Кремнийорганические соединения (полиметилсилоксановые (С₂Н₆OSi)_n ПМСЖ, полиэтилсилоксановые ПЭСЖ, полиметилфенилсилоксановые ПМФСЖ жидкости – нетоксичны, большая стоимость).

Применение: в специальных конденсаторах, импульсных трансформаторах, блоках электронной аппаратуре.

в) Фторорганические соединения (фторметан CFH₃, фторхлорметан CFClH₂ трифторбромметан CF₃Br (фреоны, хладоны) – негорючие, при повышенных температурах разлагаются с выделением токсичных продуктов).

Применение: для пропитки и заливки конденсаторов и небольших трансформаторов, охладители в блоках электронного оборудования.

3. Твёрдые (самая большая группа).

Органические соединения, волокнистые материалы (бумага, ткани), минеральные материалы (слюда), стекло, керамика.

Применение: различные электроизоляционные детали и конструкции.

studfile.net

Проводники и диэлектрики в электрическом поле

Внесение некоторого вещества в электрическое поле может привести к существенному его изменению; это обусловлено тем, что вещество составляют заряженные частицы. Если внешнее поле отсутствует, распределение частиц вещества происходит таким образом, что электрическое поле, которое они создают, в среднем по объемам, включающим большое число атомов или молекул, равно нулю. Если внешнее поле присутствует, заряженные частицы перераспределяются, и в веществе возникает собственное электрическое поле. Полное электрическое поле E→ включает в себя (согласно принципу суперпозиции) внешнее поле E0→ и внутреннее поле E’→ которое создается заряженными частицами вещества.

Электрические свойства веществ обуславливают их многообразие. Самые широкие классы веществ – это проводники и диэлектрики.

Проводники

Отличительная черта проводников заключается в наличии свободных зарядов (электронов), принимающих участие в тепловом движении и способных осуществлять перемещение по всему объему проводника. Типичным примером проводников служат металлы.

Определение 1

Если внешнее поле отсутствует, то в любом элементе объема проводника отрицательный свободный заряд будет компенсироваться положительным зарядом ионной решетки. В проводнике, который внесен в электрическое поле, произойдет перераспределение свободных зарядов, следствием чего будет возникновение на поверхности проводника нескомпенсированных положительных и отрицательных зарядов (рис. 1.5.1). Описанный процесс носит название электростатической индукции, а возникающие на поверхности проводника заряды называют индукционными зарядами.

Индукционными зарядами создается свое собственное поле E’→ и оно компенсирует внешнее поле E0→ во всем объеме проводника: E→=E0→+E’→=0 (внутри проводника).

Определение 2

Полное электростатическое поле внутри проводника есть нуль, а потенциалы во всех точках являются одинаковыми и равными потенциалу на поверхности проводника.

Рисунок 1.5.1. Электростатическая индукция.

Все внутренние области проводника, который внесен в электрическое поле, остаются электронейтральными. Удаление некоторого объема, выделенного внутри проводника, а соответственно образование пустой полости, приведет к тому, что электрическое поле внутри полости стане

zaochnik.com

Изоляционные материалы — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 21 февраля 2016; проверки требуют 8 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 21 февраля 2016; проверки требуют 8 правок.

Электроизоляционные материалы (диэлектрические материа́лы, диэлектрики, изоляторы) — конструкционные материалы и среды, служащие для изолирования проводников, то есть их электрического разъединения и защиты от внешних воздействий. Основное свойство этих материалов — создание препятствия протеканию электрического тока проводимости (постоянного и переменного).

Применение[править | править код]

Электроизоляционные материалы применяются в электротехнических, радиотехнических и электронных приборах и устройствах.

Свойства[править | править код]

У электроизоляционных материалов желательны большое удельное объёмное сопротивление, высокое пробивное напряжение, малый тангенс диэлектрических потерь и малая диэлектрическая проницаемость . Важно, чтобы вышеперечисленные параметры были стабильны во времени и по температуре, а иногда и по частоте электрического поля.

Электроизоляционные материалы можно подразделить:

по агрегатному состоянию:

• Газообразные
• Жидкие
• Твёрдые

происхождению:

• Природные неорганические
• Искусственные неорганические
• Естественные органические
• Синтетические органические

Газообразные. У всех газообразных электроизоляционных материалов диэлектрическая проницаемость близка к 1 и тангенс диэлектрических потерь так же мал, зато мало и напряжение пробоя. Чаще всего в качестве газообразного изолятора используют воздух, однако в последнее время всё большее применение находит элегаз (гексафторид серы, SF₆), обладающий почти втрое бо́льшим напряжением пробоя и значительно более высокой дугогасительной способностью. Иногда для изготовления электроизоляционных материалов применяют сочетание газообразных и органических материалов.

Жидкие — чаще всего используют в трансформаторах, выключателях, кабелях, вводах для электрической изоляции и в конденсаторах. Причём в трансформаторах эти диэлектрики являются одновременно и охлаждающими жидкостями, а в выключателях − и как дугогасящая среда ( см. Масляный выключатель. В качестве жидких диэлектрических материалов прежде всего используется трансформаторное масло ( см. Масло ), конденсаторное масло, касторовое масло, синтетические жидкости ( совтол ).

Природные неорганические — наиболее распространённый материал слюда, она обладает гибкостью при сохранении прочности, хорошо расщепляется, что позволяет получить тонкие пластины. Химически стойка и нагревостойка. В качестве электроизоляционных материалов используют мусковит и флогопит, однако мусковит всё же лучше.

Искусственные неорганические: хорошим сопротивлением изоляции обладают малощелочные стёкла, стекловолокно, ситалл, но основным электроизоляционным материалом всё же является фарфор (полевошпатовая керамика). Эта керамика широко используется для изоляторов токонесущих проводов высокого напряжения, проходных изоляторов, бушингов и т. д. Однако из-за высокого тангенса диэлектрических потерь не годится для высокочастотных изоляторов. Для других более узких задач используется керамика — форстеритовая, глинозёмистая, кордиеритовая и т. д.

Естественные органические: в последнее время в связи с расширением производства синтетических электроизоляционных материалов их применение сокращается. Выделить можно следующие — целлюлоза, парафин, пек, каучук, янтарь и другие природные смолы, из жидких — касторовое масло.

Синтетические органические: большая часть данного материала приходится на долю высокомолекулярных химических соединений — пластмасс, а т.ж. эластомеров ( см.Эластомеры ). Существуют т.ж. синтетические диэлектрические жидкости ( см. Совтол ).

Классификация по нагревостойкости[править | править код]

Хусаинова З.Г. Электроизоляционные материалы, М. 1975

ru.wikipedia.org

Диэлектрики — это… Что такое Диэлектрики?

        вещества, плохо проводящие электрический ток. Термин «Д.» (от греч. diá — через и англ. electric — электрический) введён М. Фарадеем (См. Фарадей) для обозначения веществ, через которые проникают электрические поля. В любом веществе, помещённом в электрическом поле, составляющие его электрические заряды (электроны, атомные ядра) испытывают силы со стороны этого поля. В результате часть зарядов направленно перемещается, образуя электрический ток. Остальные же заряды перераспределяются так, что «центры тяжести» положительных и отрицательных зарядов смещаются друг относительно друга. В последнем случае говорят о поляризации вещества. В зависимости от того, какой из этих двух процессов — электропроводность или поляризация — преобладает, принято деление веществ на изоляторы (Д.) и проводники (металлы, Электролиты, Плазма). Электропроводность Д. по сравнению с металлами очень мала. Их удельное сопротивление ρ порядка 10⁸—10¹⁷ом·см, а у металлов ρ Диэлектрики 10^-6 — 10^-4ом·см. Существует и промежуточный класс — Полупроводники, свойства которых определяются процессами как электропроводности, так и поляризации.          Количественное различие в электропроводности твёрдых Д. и металлов классическая физика пыталась объяснить тем, что в металлах есть свободные электроны, а в Д. все электроны связаны, т. е. принадлежат отдельным атомам, и электрическое поле не отрывает, а лишь слегка смещает их. Однако такое объяснение неточно. Как показывает современная квантовомеханическая теория, твёрдое тело представляет собой как бы гигантскую «молекулу», где каждый электрон принадлежит всему кристаллу в целом. Это в одинаковой степени справедливо и для Д., и для металлов. Причиной различного поведения электронов в металле и в Д. является различный характер распределения электронов по уровням энергии (См. Уровни энергии).          Энергия электронов в твёрдом теле не может иметь произвольного значения. Области энергий, которыми электрон может обладать (разрешённые зоны), чередуются с интервалами энергий, которые электрон не может принимать (запрещённые зоны). Т. к., с одной стороны, электроны стремятся занять уровни с наименьшей энергией, а с др. стороны, в одном состоянии может находиться только один электрон, то электроны заполняют энергетические уровни от нулевого до некоторого максимального. В Д. верхний заполненный электронами энергетический уровень совпадает с верхней границей одной из разрешённых зон (рис. 1). В металлах же верхний заполненный электронами энергетический уровень лежит внутри разрешённой зоны (см. Твёрдое тело).

         Для того чтобы в твёрдом теле под действием электрического поля возник электрический ток (направленное движение электронов), необходимо, чтобы часть электронов могла увеличивать свою энергию под действием поля, т. е. переходить с нижних энергетических уровней на более высокие. В металле такой переход возможен, т.к. к заполненным уровням непосредственно примыкают свободные. В Д. же ближайшие свободные уровни отделены от заполненных запрещённой зоной, которую электроны под действием обычных не слишком сильных электрических полей преодолеть не могут. В Д. действие электрического поля сводится к перераспределению электронной плотности, которое приводит к поляризации Д. Распределение электронов по уровням энергии в полупроводниках и Д. сходно. Полупроводник отличается от Д. лишь более узкой запрещённой зоной. Поэтому при низких температурах свойства полупроводников и Д. близки, а при повышении температуры электропроводность полупроводников возрастает и становится заметной. Резкой грани между Д. и полупроводниками провести нельзя. Вещества с шириной запрещённой зоны ΔE эв относят к полупроводникам, а с ΔE > 2—3 эв — к Д.

         Выше шла речь о твёрдых Д. Однако Д. могут быть также жидкости (см. Жидкие диэлектрики) и газы. В обычных условиях все газы состоят в основном из нейтральных атомов и молекул и поэтому не проводят электрического тока, т. е. являются Д. С повышением температуры атомы и молекулы ионизируются и газ постепенно превращается в плазму, хорошо проводящую электрический ток. Ниже речь будет идти о твёрдых Д.          Поляризация Д. Механизмы поляризации Д. могут быть различными. Они зависят от характера химической связи (См. Химическая связь), т. е. распределения электронных плотностей в Д. Например, в ионных кристаллах (См. Ионные кристаллы) (каменная соль NaCl и др.), где электроны распределены так, что можно выделить отдельные ионы, поляризация является результатом сдвига ионов друг относительно друга (ионная поляризация, рис. 2, а), а также деформации электронных оболочек отдельных ионов (электронная поляризация). Иными словами, поляризация в этом случае является суммой ионной и электронной поляризаций. В кристаллах с ковалентной связью (например, в алмазе), где электронные плотности равномерно распределены между атомами, поляризация обусловлена главным образом смещением электронов, осуществляющих химическую связь (рис. 2, б). В полярных Д. (например, твёрдый сероводород) группы атомов — молекулы или радикалы представляют собой электрические диполи, которые в отсутствии электрического поля ориентированы хаотически, а под действием поля эти диполи ориентируются вдоль него (рис. 2, в). Такая ориентационная (дипольная) поляризация типична для полярных жидкостей и газов. Сходный механизм поляризации связан с перескоком под действием электрического поля отдельных ионов из одних возможных положений равновесия в решётке в другие. Особенно часто такой механизм поляризации наблюдается в веществах с водородной связью (например, у льда), где ионы водорода имеют несколько положений равновесия.

         Поляризацию Д. характеризуют вектором поляризации P, который представляет собой дипольный момент единицы объёма Д. Дипольный момент нейтральной в целом системы зарядов есть вектор, равный произведению расстояния между центрами тяжести положительных и отрицательных зарядов на величину заряда одного знака. Направлен этот вектор от центра тяжести отрицательных к центру тяжести положительных зарядов. Вектор P зависит от напряжённости электрического поля Е. Поскольку сила, действующая на заряд, пропорциональна Е, то, естественно, что при малых полях величина Р пропорциональна Е. Коэффициент пропорциональности χ в соотношении P = χЕ называется диэлектрической восприимчивостью Д. Часто оказывается удобным вместо вектора P пользоваться вектором электрической индукции

         D = Е + 4πP.

        Коэффициент пропорциональности ε в соотношении D = εЕ называется диэлектрической проницаемостью. Ясно, что

         ε = 1 + 4πχ.

        В вакууме χ = 0 и ε = 1 (в системе единиц СГСЕ). Значение ε (или χ) является основной характеристикой Д.

         В анизотропных Д. (например, в некубических кристаллах) направление вектора поляризации P определяется не только направлением поля Е, но также выделенными направлениями среды, например осями симметрии кристалла (См. Симметрия кристаллов). Поэтому вектор P будет составлять различные углы с вектором Е в зависимости от ориентации Е по отношению к осям симметрии. В результате вектор D будет определяться через вектор E с помощью не одной величины ε, а несколькими величинами (в общем случае — шестью), образующими Тензор диэлектрической проницаемости (см. Анизотропия).

         Д. в переменном поле. Если электрическое поле Е изменяется во времени, то величина поляризации в заданный момент времени t не определяется значением поля Е в тот же момент времени t. Поляризация Д. не успевает следовать за вызывающим её электрическим полем, т.к. смещения зарядов не могут происходить мгновенно (рис. 3).

         Т. к. любое переменное поле можно представить в виде совокупности полей, меняющихся по гармоническому закону (см. Фурье ряд, Фурье интеграл), то достаточно изучить поведение Д. в поле Е = Е₀ × cos ωt, где ω — частота переменного поля. Под действием такого поля величины D и P будут колебаться также гармонически с той же частотой ω. Однако между колебаниями D и Е будет существовать разность фаз, что вызвано отставанием поляризации P от поля Е.          Гармонический закон можно представить в комплексном виде: Е = E₀e^iωt (см. Комплексная амплитуда). Тогда D = D₀e^iωt, причём амплитуды колебаний D и Е связаны соотношением: D₀ = ε (ω) E₀. Диэлектрическая проницаемость ε (ω) в этом случае является комплексной величиной: ε(ω) = ε₁ + iε₂, и характеризуется двумя величинами ε₁ и ε₂, зависящими от частоты ω переменного поля. Абсолютная величина

        определяет амплитуду колебания D, а отношение (ε₂/ε₁) = tg δ определяет разность фаз δ между колебаниями D и Е. Величина δ называется углом диэлектрических потерь. Это название связано с тем, что наличие разности фаз δ приводит к поглощению энергии электрического поля в Д. Действительно, работа, совершаемая полем Е в единице объёма Д., выражается интегралом



        Взятый за один период колебания, этот интеграл обращается в ноль, если P и Е колеблются синфазно (δ = 0) или в противофазе (δ = π). В остальных случаях интеграл отличен от нуля. Доля энергии, теряемой за один период, равна ε₂. В постоянном электрическом поле (ω = 0) ε₂ = 0, a ε₁ совпадает с ε.

         В переменных электрических полях очень высоких частот (например, электромагнитные волны оптического диапазона) свойства Д. принято характеризовать преломления показателем (См. Преломления показатель) n и поглощения показателем (См. Поглощения показатель) k (вместо ε₁ и ε₂). Коэффициент преломления n равен отношению скоростей распространения электромагнитных волн в Д. и в вакууме. Коэффициент поглощения k характеризует затухание электромагнитных волн в Д. Величины n, k и ε₁, ε₂ связаны соотношением:

         Дисперсия диэлектрической проницаемости. Зависимость диэлектрической проницаемости от частоты ω переменного поля ε(ω) = ε₁(ω) + iε₂(ω) называется дисперсией диэлектрической проницаемости. Характер дисперсии определяется процессом установления поляризации во времени. Если процесс установления поляризации — релаксационный (рис. 3, а), то дисперсия будет иметь вид, изображенный на рис. 4, а. Когда период колебания электрического поля велик по сравнению с временем релаксации τ (частота ω мала по сравнению с 1/τ), поляризация успевает следовать за полем и поведение Д. в переменном электрическом поле не будет существенно отличаться от его поведения в постоянном поле (т. е. ε₁ = ε, ε₂ = 0, как на рис. 3, а). При частотах ω » 1/τ Д. не будет успевать поляризироваться, т. е. амплитуда P будет очень мала по сравнению с величиной поляризации P₀ в постоянном поле. Это значит, что ε₁ ≈ 1, а ε₂ ≈ 0. Т. о., ε₁ с ростом частоты изменяется от ε до 1. Наиболее резкое изменение ε₁ происходит как раз на частотах ω Диэлектрики 1/τ. На этих же частотах ε₂ проходит через максимум. Такой характер дисперсии ε (ω) называется релаксационным. Если поляризация в процессе установления испытывает колебания, как показано на рис. 3, б, то дисперсия ε (ω) будет иметь вид, изображенный на рис. 4, б. В этом случае характер дисперсии называется резонансным.

         В реальном веществе дисперсия ε (ω) имеет более сложный характер, чем на рис. 4. На рис. 5 изображена зависимость ε (ω), характерная для широкого класса твёрдых Д. Из рис. 5 видно, что можно выделить несколько областей дисперсии в разных диапазонах частот. Наличие этих, обычно чётко разграниченных, областей указывает на то, что поляризация Д. обусловлена различными механизмами. Например, в ионных кристаллах поляризацию можно представить как сумму ионной и электронной поляризаций. Типичные периоды колебаний ионов Диэлектрики 10^-13сек. Поэтому дисперсия ε (ω), обусловленная ионной поляризацией, приходится на частоты Диэлектрики 10¹³гц (инфракрасный диапазон). Характер дисперсии обычно резонансный. При более высоких частотах ионы уже не успевают смещаться и весь вклад в поляризацию обусловлен электронами. Характерные периоды колебаний электронов определяются шириной запрещённой зоны Д. Когда энергия фотона ћω (ћ — Планка постоянная) становится больше ширины запрещённой зоны, фотон может поглотиться, вызвав переход электрона через запрещённую зону. В результате электромагнитные волны на таких частотах (ω Диэлектрики 10¹⁵гц — ультрафиолетовый диапазон) сильно поглощаются, т. е. резко возрастает величина ε₂. При меньших частотах (в частности, для видимого света) чистые однородные Д., в отличие от металлов, обычно прозрачны. В полярных Д. под действием электрического поля происходит ориентация диполей. Характерные времена установления поляризации при таком ориентационном механизме сравнительно велики: τ Диэлектрики 10^-6—10^-8сек (диапазон сверхвысоких частот). Характер дисперсии при этом обычно релаксационный. Т. о., изучая зависимость ε (ω), можно получить сведения о свойствах Д. и выделить вклад в поляризацию от различных механизмов поляризации.

         Диэлектрическая проницаемость разных веществ. Статическое значение диэлектрической проницаемости ε существенно зависит от структуры вещества и от внешних условий (например, от температуры), обычно меняясь в пределах от 1 до 100—200 (у сегнетоэлектриков до 10⁴—10⁵, таблица 1).

         Таблица 1. — Диэлектрическая проницаемость ε некоторых твёрдых диэлектриков

        —————————————————————————————————————————————

        | Диэлектрик                                                                       | ε                                        |

        |————————————————————————————————————————————-|

        | Kaмeнная соль, NaCI                                                        | 6,3                                     |

        |————————————————————————————————————————————-|

        | Рутил, Ti0₂ (вдоль оптической оси)                                   | 170                                    |

        |————————————————————————————————————————————-|

        | Алмаз, С                                                                           | 5,7                                     |

        |————————————————————————————————————————————-|

        | Кварц, Si0₂                                                                        | 4,3                                     |

        |————————————————————————————————————————————-|

        | Лёд, Н₂0 (при — 5°С)                                                        | 73                                      |

        |————————————————————————————————————————————-|

        | Титанат бария, ВаТi0₃ (при 20°С перпендикулярно            | 4000                                  |

        | оптической оси)                                                                |                                          |

        —————————————————————————————————————————————



         Такой разброс значений ε объясняется тем, что в разных веществах основной вклад в ε на низких частотах дают различные механизмы поляризации. В ионных кристаллах наиболее существенна ионная поляризация. На высоких частотах (ω ≥ 10¹⁴гц) значения ε (ω) для разных ионных кристаллов близки к 1. Это обусловлено тем, что вклад от электронной поляризации, которая для этих частот только и имеет место, невелик. В ковалентных кристаллах, где основной вклад в поляризацию даёт перераспределение валентных электронов, статическая проницаемость ε мало отличается от высокочастотной ε₁ (ω). При этом величина ε зависит от жёсткости ковалентной связи, которая тем меньше, чем у́же запрещённая зона Δ. Например, для алмаза (Δ = 5,5 эв) ε = 5,7. Для кремния (Δ = 1,1 эв) ε = 12. Большой вклад в ε₁ даёт ориентационная поляризация. Поэтому в полярных Д. ε сравнительно велика, например для воды ε = 81.

         Поляризация диэлектриков в отсутствии электрического поля. До сих пор рассматривались Д., в которых поляризация возникала под действием внешнего электрического поля. Однако в ряде твёрдых Д. наличие поляризации может быть вызвано др. причинами. В пироэлектриках (См. Пироэлектрики) поляризация существует и без электрического поля. В таких кристаллах заряды располагаются столь несимметрично, что центры тяжести зарядов противоположного знака не совпадают, т. е. Д. спонтанно (самопроизвольно) поляризован. В пьезоэлектриках поляризация возникает при деформировании кристалла. Это связано с особенностями строения кристаллической решётки таких веществ (см. Пьезоэлектричество).          Большой интерес представляют Сегнетоэлектрики, которые являются особой разновидностью пироэлектриков. Спонтанная поляризация сегнетоэлектриков существенно меняется, в отличие от обычных пироэлектриков, под влиянием внешних воздействий (температуры, электрического поля). Сегнетоэлектрики поэтому характеризуются очень большими значениями ε, сильной нелинейной зависимостью P от Е, доме́нной структурой (см. Домены) и наличием спонтанной поляризации лишь в определённом интервале температур. В этом смысле диэлектрические свойства сегнетоэлектриков аналогичны магнитным свойствам ферромагнетиков (См. Ферромагнетики).          Поляризация в отсутствии электрического поля может наблюдаться также в некоторых веществах типа смол и стёкол, называемых электретами (См. Электреты). Поляризованные при высоких температурах, а затем охлаждённые, электреты сохраняют достаточно долгое время поляризацию без поля.          Электропроводность Д. мала, однако всегда отлична от нуля (таблица 2). Носителями тока в Д. могут быть электроны и ионы. Электронная проводимость Д. обусловлена теми же причинами, что и электропроводность полупроводников (См. Полупроводники). В обычных условиях, однако, электронная проводимость Д. мала по сравнению с ионной. Ионная проводимость может быть обусловлена перемещением как собственных ионов, так и примесных. Возможность перемещения ионов по кристаллу тесно связана с наличием дефектов в кристаллах (См. Дефекты в кристаллах). Если, например, в кристалле есть вакансии (См. Вакансия) (незанятые узлы кристаллической решётки), то под действием поля ион может перескочить на соседнее с ним вакантное место. Во вновь образовавшуюся вакансию может перескочить следующий ион и т.д. В итоге происходит движение вакансий, которое приводит к переносу заряда через весь кристалл. Перемещение ионов может происходить и в результате перескоков ионов по междоузлиям. С ростом температуры ионная проводимость сильно возрастает. Заметный вклад в электропроводность Д. может вносить поверхностная проводимость.          Пробой. Электрический ток в Д. пропорционален напряжённости электрического поля Е (Ома закон). Однако в достаточно сильных полях ток нарастает быстрее, чем по закону Ома. При некотором критическом поле Е_прнаступает электрический пробой Д. Величина Е_пр называется электрической прочностью Д. (таблица 2). При пробое однородное то́ковое состояние становится неустойчивым и почти весь ток начинает течь по узкому каналу. Плотность тока j в этом канале достигает очень больших значений, что приводит к необратимым изменениям в Д.

         Табл. 2. — Удельное сопротивление ρ и электрическая прочность Е_пр некоторых твёрдых диэлектриков, используемых в качестве изоляционных материалов

        ———————————————————————————————————————————————————

        | Диэлектрический материал             | ρ, ом·см                                 | Е_пр, в/см                                 |

        |——————————————————————————————————————————————————-|

        | Кварцевое стекло                           | 10¹⁶-10¹⁸                                 | 2—3·10⁵                                 |

        |——————————————————————————————————————————————————-|

        | Полиэтилен                                    | 10¹⁵-10¹⁶                                 | 4·10⁵                                      |

        |——————————————————————————————————————————————————-|

        | Слюда                                            | 10¹⁴-10¹⁶                                 | 1—2·10⁶                                 |

        |——————————————————————————————————————————————————-|

        | Электрофарфор                             | 10¹³-10¹⁴                                 | 3·10⁵                                      |

        |——————————————————————————————————————————————————-|

        | Мрамор                                          | 10⁸-10⁹                                   | 2—3·10⁵                                 |

        ———————————————————————————————————————————————————



         На рис. 6 приведена зависимость плотности тока j от напряжённости электрического поля Е, рассчитанная в предположении, что ток однороден по сечению образца. Эта зависимость может быть описана соотношением:



        где удельное сопротивление ρ не постоянная величина, как в законе Ома, а зависит от j. Дифференцируя это соотношение, получим выражение:



        из которого видно, что, если величина



        отрицательна, то с ростом j величина

                 может стать отрицательной (дифференциальное Отрицательное сопротивление). Состояние с отрицательным дифференциальным сопротивлением является неустойчивым и приводит к образованию канала тока при Е = Е_пр.

         В твёрдых Д. различают тепловой и электрический пробой. При тепловом пробое с ростом j растёт джоулево тепло и, следовательно, температура Д., что приводит к увеличению числа носителей тока n. В результате ρ падает. При электрическом пробое с ростом j также возрастает число носителей n, а ρ c увеличением n падает.

         В реальных Д. большую роль при пробое играют всегда присутствующие неоднородности. Они способствуют пробою, т.к. в местах неоднородности Е может локально возрасти. Необратимые изменения в Д., связанные с образованием токового канала при пробое, могут быть разного характера. Например, в Д. образуется сквозное отверстие или Д. проплавляется по каналу. В канале могут протекать химические реакции, например в органических Д. осаждается углерод, в ионных Д. выпадает металл (металлизация канала).

         Электрическая прочность жидких Д. в сильной степени зависит от чистоты жидкости. Наличие примесей и загрязнений существенно понижает Е_пр. Для чистых, однородных жидких Д. Е_пр близка к Е_пр твёрдых Д.

         Пробой в газах связан с механизмом ударной ионизации и проявляется в виде электрического разряда в газах (См. Электрический разряд в газах).          Нелинейные свойства Д. Поляризация Д., как указывалось выше, пропорциональна напряжённости электрического поля. Однако такая линейная зависимость справедлива только для электрических полей, значительно меньших внутрикристаллических полей Е_кр Диэлектрики 10⁸в/см (см. Кристаллическое поле). Т. к. обычно Е_пр« Е_кр, то в большинстве Д. не удаётся наблюдать нелинейную зависимость P (Е) в постоянном электрическом поле. Исключение составляют сегнетоэлектрики, где в определённом интервале температур (в сегнетоэлектрической области и вблизи точек фазовых переходов) наблюдается сильная нелинейная зависимость P (Е).          При высоких частотах электрическая прочность Д. повышается, поэтому нелинейные свойства любых Д. проявляются в высокочастотных полях больших амплитуд. В луче Лазера могут быть созданы электрические поля напряжённости 10⁸в/см. В таких полях становятся очень существенными нелинейные свойства Д., что позволяет осуществить преобразование частоты света, самофокусировку света (См. Самофокусировка света) и др. нелинейные эффекты (см. Нелинейная оптика).          Д. в науке и технике используются прежде всего как Электроизоляционные материалы. Для этого необходимы Д. с большим удельным сопротивлением, высокой электрической прочностью (См. Электрическая прочность) и малым углом диэлектрических потерь (См. Диэлектрические потери). Д. с высоким значением ε используются как конденсаторные материалы. Ёмкость конденсатора, заполненного Д., возрастает в ε раз. Пьезоэлектрики широко применяются для преобразований звуковых колебаний в электрические и наоборот (приёмники и излучатели ультразвука, звукосниматели и др., см. Пьезоэлектрический датчик). Пироэлектрики служат для индикации и измерения интенсивности инфракрасного излучения (См. Инфракрасное излучение). Сегнетоэлектрики применяют в радиотехнике для создания нелинейных элементов, входящих в состав различных схем (усилители, стабилизаторы частоты и преобразователи электрических сигналов, схемы регулирования и др.).          Д. используются и в оптике. Чистые Д. прозрачны в оптическом диапазоне. Вводя в Д. примеси, можно окрасить его, сделав непрозрачным для определённой области спектра (фильтры). Диэлектрические кристаллы используются в квантовой электронике (См. Квантовая электроника) (в квантовых генераторах света — лазерах и квантовых усилителях СВЧ). Ведутся работы по использованию Д. в вычислительной технике и т. п.

         Лит.: Фейнман Р., Лейтон Р., Сэндс М., Фейнмановские лекции по физике, [в. 5] — Электричество и магнетизм, пер. с англ., М., 1966; Калашников С. Г., Электричество, 2 изд., М., 1964; Физический энциклопедический словарь, т. 1, М., 1960; Сканави Г. И., Физика диэлектриков (Область слабых полей), М. — Л., 1949; его же, Физика диэлектриков (Область сильных полей), М. —Л., 1958; Фрёлих Г., Теория диэлектриков, М., 1960; Хиппель А. Р., Диэлектрики и волны, пер. с англ., М., 1960; Желудев И. С., Физика кристаллических диэлектриков, М., 1968.

         А. П. Леванюк, Д. Г. Санников.



        Рис. 1. Уровни энергии электронов твёрдого тела группируются в разрешённые зоны (валентная зона и зона проводимости), разделённые запрещёнными зонами.



        Рис. 2. Поляризация диэлектриков в поле Е: а — ионная и электронная поляризации ионных кристаллов; б — электронная поляризация ковалентных кристаллов; в — ориентационная поляризация полярных диэлектриков.



        Рис. 3 а, б. Две характерные зависимости поляризации диэлектрика Р от времени t. Постоянное электрическое поле Е включается в момент времени t = 0.



        Рис. 4. а — релаксационный характер дисперсии диэлектрической проницаемости ε(ω), соответствующий зависимости P(t), изображенной на рис. 3, а; б — резонансный характер дисперсии диэлектрической проницаемости ε(ω), соответствующий зависимости, изображенной на рис. 3, б.



        Рис. 5. Зависимость ε₁ твёрдого диэлектрика от частоты ω поля Е.



        Рис. 6. Зависимость плотности тока j от напряжения электрического поля Е в диэлектрике; пунктир соответствует неустойчивым состояниям.

dic.academic.ru
