Левитация (физика) — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 30 сентября 2017; проверки требуют 7 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 30 сентября 2017; проверки требуют 7 правок.

Левитация в физике — это устойчивое положение объекта в гравитационном поле без непосредственного контакта с другими объектами. Необходимыми условиями для левитации в этом смысле являются: (1) наличие силы, компенсирующей силу тяжести, и (2) наличие возвращающей силы, обеспечивающей устойчивость объекта[1].

Невозможность левитации в статическом электромагнитном поле[править | править код]

Согласно теореме Ирншоу, являющейся прямым следствием закона Гаусса, левитация статических объектов в статическом электромагнитном поле в вакууме невозможна. Теорема применима не только к точечным зарядам, но и к протяженным упругим телам и говорит, что их свободный подвес в электростатическом, магнитостатическом и (или) гравитационном поле будет всегда неустойчив. Теорема Ирншоу не применима к диамагнетикам, а также в электростатическом поле к телам, у которых диэлектрическая проницаемость меньше, чем у окружающей среды.

Тем не менее, в переменном поле электростатической квадрупольной линзы левитация возможна, например, заряженных пылинок, хотя при этом не обеспечивается стабилизация положения пылинок вдоль оси линзы, поскольку равновесие по этому направлению безразличное. Электростатическая фокусировка переменным электрическим полем применяется при фокусировке пучков заряженных частиц и по своей сути аналогична «маятнику Капицы».

В марте 1991 года научный журнал «Nature» опубликовал интересную фотографию: на снимке директор Токийской исследовательской лаборатории сверхпроводимости Дон Тапскотт стоял на блюде из сверхпроводящего керамического материала, и между ним и поверхностью пола был отчётливо виден небольшой зазор. Масса директора вместе с блюдом составляла 120 кг, что не мешало им парить над землёй. Это явление объясняется эффектом Мейснера, который не дает магнитному полю ни проникать внутрь сверхпроводящего образца, ни выходить из него, однако важную роль здесь играет также эффект пиннинга вихрей магнитного потока (вихрей Абрикосова). Причину устойчивости левитирующего магнита легко понять с помощью метода замороженных изображений.

Тип левитации в сильном магнитном поле тела, содержащего в себе диамагнетик, например, воду. Использует диамагнитные свойства воды, которая под действием внешнего магнитного поля несколько изменяет параметры движения электронов в её молекулах, что приводит к появлению слабого магнитного поля, направленного противоположно исходному. Возникающий эффект отталкивания позволяет преодолевать действие силы тяжести.

Данный тип левитации использовался в опытах на живых объектах. В ходе экспериментов во внешнем магнитном поле с индукцией порядка 17 Тл достигалось подвешенное состояние лягушек и мышей[2][3].

То же свойство диамагнетиков можно использовать наоборот, в соответствии с третьим законом Ньютона, или для отталкивания магнита от диамагнетика, или для стабилизации левитации магнита в магнитном поле. Например, эффектен эксперимент, в котором магнит висит в поле 11 Тл между большим и указательным пальцами исследователя

[4].

Квантовая левитация (эффект Мейснера): научное объяснение

Левитация – это преодоление силы тяжести, при которой субъект или объект находится в пространстве без опоры. Слово «левитация» происходит от латинского Levitas, что означает «легкость».

Левитацию неправильно приравнивать к полету, потому что последний основан на сопротивлении воздуха, именно поэтому птицы, насекомые и другие животные летают, а не левитируют.

Левитация в физике

эффект мейснера на сверхпроводники

Левитация в физике относится к устойчивому положению тела в гравитационном поле, при этом тело не должно касаться других объектов. Левитация подразумевает некоторые необходимые и труднодостижимые условия:

  • Сила, которая способна компенсировать гравитационное притяжение и силу тяжести.
  • Сила, которая способна обеспечить устойчивость тела в пространстве.

Из закона Гаусса следует, что в статическом магнитном поле статические тела или объекты не способны к левитации. Однако если сменить условия, то можно достичь левитации.

Квантовая левитация

выталкивание магнитного поля

Широкой публике о квантовой левитации впервые стало известно в марте 1991 года, когда в научном журнале Nature было опубликовано интересное фото. На нем директор Токийской исследовательской лаборатории по сверхпроводимости Дон Тапскотт стоял на керамической сверхпроводящей пластине, а между полом и пластиной не было ничего. Фотография оказалась настоящей, а пластина, которая вместе со стоящим на ней директором весила около 120 килограммов, могла левитировать над полом благодаря эффекту сверхпроводимости, известному как эффект Мейснера-Оксенфельда.

Диамагнитная левитация

фокус с левитацией

Так называют тип пребывания в подвешенном состоянии в магнитном поле тела, содержащего воду, которая сама по себе является диамагнетиком, то есть материалом, атомы которого способны намагничиваться против направления основного электромагнитного поля.

В процессе диамагнитной левитации основную роль играют диамагнитные свойства проводников, атомы которых под действием внешнего магнитного поля слегка изменяют параметры движения электронов в их молекулах, что приводит к появлению слабого магнитного поля, противоположного по направлению основному. Эффекта этого слабого электромагнитного поля достаточно, чтобы преодолеть силу тяжести.

Чтобы продемонстрировать диамагнитную левитацию, ученые многократно проводили опыты на небольших животных.

Этот вид левитации использовался в экспериментах на живых объектах. Во время опытов во внешнем магнитном поле с индукцией около 17 Тесла было достигнуто подвешенное состояние (левитация) лягушек и мышей.

По третьему закону Ньютона, свойства диамагнетиков можно использовать и наоборот, то есть для левитации магнита в поле диамагнетика или для его стабилизации в электромагнитном поле.

Диамагнитная левитация по своей природе идентична квантовой левитации. То есть как и при воздействии эффекта Мейснера, происходит абсолютное вытеснение из материала проводника магнитного поля. Небольшим отличием является лишь то, что для достижения диамагнитной левитации необходимо значительно более сильное электромагнитное поле, однако при этом совершенно не нужно охлаждать проводники, чтобы добиться их сверхпроводимости, как в случае с квантовой левитацией.

В домашних условиях можно даже поставить несколько опытов по диамагнитной левитации, например, при наличии двух пластин висмута (который является диамагнетиком) можно установить в подвешенное состояние магнит с невысокой индукцией, около 1 Тл. Кроме того, в электромагнитном поле с индукцией в 11 Тесла можно стабилизировать в подвешенном состоянии небольшой магнит, регулируя его положение пальцами, при этом совершенно не касаясь магнита.

Часто встречающимися диамагнетиками являются практически все инертные газы, фосфор, азот, кремний, водород, серебро, золото, медь и цинк. Даже человеческое тело является диамагнетиком в правильном электромагнитном магнитном поле.

Магнитная левитация

магнитная левитация

Магнитная левитация – это эффективный метод поднятия объекта с использованием магнитного поля. В этом случае магнитное давление используется для компенсации силы тяжести и свободного падения.

Согласно теореме Ирншоу, нельзя удерживать объект в гравитационном поле устойчиво. То есть левитация при таких условиях невозможна, однако если принять во внимание механизмы действия диамагнетиков, вихревых токов и сверхпроводников, то можно достичь эффективной левитации.

Если магнитная левитация обеспечивает подъемную силу при механической поддержке, такое явление принято называть псевдолевитацией.

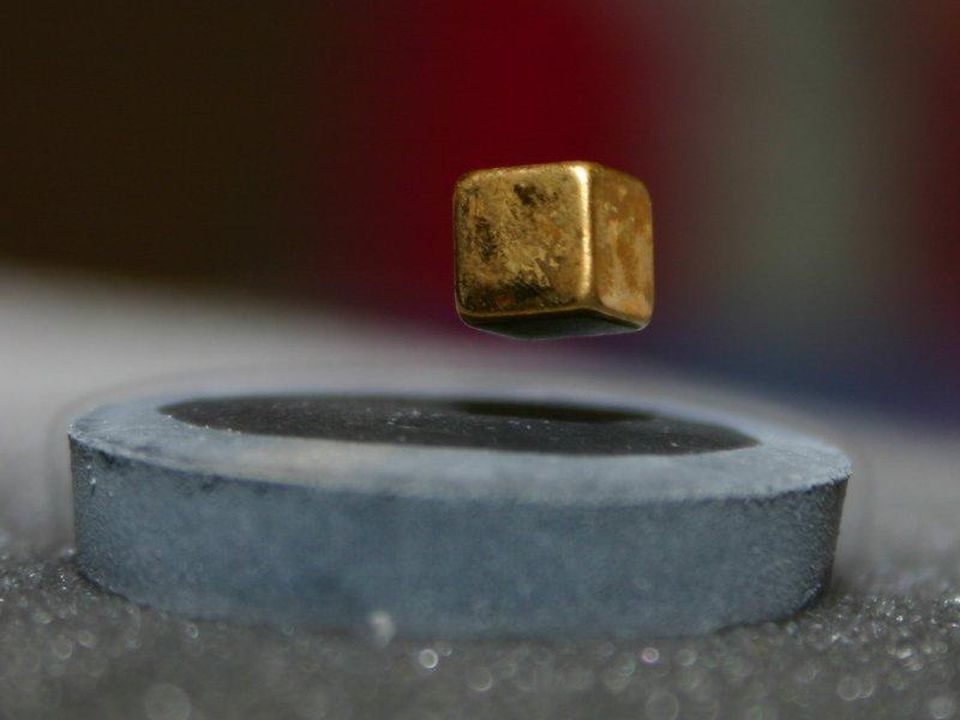

Эффект Мейснера

высокотемпературные сверхпроводники

Эффект Мейснера – это процесс абсолютного вытеснения магнитного поля из всего объема проводника. Обычно это происходит в процессе перехода проводника в сверхпроводящее состояние. Именно этим сверхпроводники отличаются от идеальных – при том, что у обоих сопротивление отсутствует, магнитная индукция идеальных проводников остается неизменной.

Впервые это явление наблюдали и описали в 1933 году двое немецких физиков – Мейснер и Оксенфельд. Именно поэтому иногда квантовую левитацию называют эффектом Мейснера-Оксенфельда.

Из общих законов электромагнитного поля следует, что при отсутствии в объеме проводника магнитного поля в нем присутствует только поверхностный ток, который занимает пространство у поверхности сверхпроводника. При этих условиях сверхпроводник ведет себя так же, как и диамагнетик, при этом таковым не являясь.

Эффект Мейснера разделяют на полный и частичный, в зависимости от качества сверхпроводников. Полный эффект Мейснера наблюдается, когда магнитное поле вытесняется полностью.

Высокотемпературные сверхпроводники

В природе мало чистых сверхпроводников. Большинство их материалов, обладающих свойствами сверхпроводимости, являются сплавами, у которых чаще всего наблюдается лишь частичный эффект Мейснера.

В сверхпроводниках именно способность полностью вытеснять магнитное поле из своего объема разделяет материалы на сверхпроводники первого и второго типов. Сверхпроводниками первого типа являются чистые вещества, например, ртуть, свинец и олово, способные даже при высоких магнитных полях продемонстрировать полный эффект Мейснера. Сверхпроводники второго типа – чаще всего сплавы, а также керамика или некоторые органические соединения, которые в условиях магнитного поля с высокой индукцией способны лишь на частичное вытеснение магнитного поля из своего объема. Тем не менее в условиях очень малой индукции магнитного поля практически все сверхпроводники, в том числе и второго типа, способны на полный эффект Мейснера.

Известно несколько сотен сплавов, соединений и несколько чистых материалов, обладающих характеристиками квантовой сверхпроводимости.

Опыт «Гроб Магомета»

опыт в домашних условиях

«Гроб Магомета» – это своеобразный фокус с левитацией. Так называли опыт, наглядно демонстрирующий эффект.

Согласно мусульманской легенде, гроб пророка Магомеда находился в воздухе в подвешенном состоянии, без какой-либо опоры и поддержки. Именно поэтому у опыта такое название.

Научное объяснение опыта

Сверхпроводимость может быть достигнута лишь при очень низких температурах, поэтому сверхпроводник необходимо заранее охладить, например, при помощи высокотемпературных газов, таких как жидкий гелий или жидкий азот.

Затем на поверхность плоского охлажденного сверхпроводника помещают магнит. Даже в полях с минимальной магнитной индукцией, не превышающей 0,001 Тесла, магнит поднимается вверх над поверхностью сверхпроводника примерно на 7-8 миллиметров. Если постепенно увеличивать индукцию магнитного поля, расстояние между поверхностью сверхпроводника и магнитом будет увеличиваться все больше и больше.

Магнит буде продолжать левитировать до того момента, пока внешние условия не изменятся и сверхпроводник не потеряет свои сверхпроводящие характеристики.

Исследование левитации. Левитация в домашних условиях

Исследование левитации. Левитация в домашних условиях

Галанин Д.А. 1

1МБОУ "Лицей № 3" г. Барнаула Алтайского края

Нижебойченко Н.А. 1

1МБОУ "Лицей № 3"

Текст работы размещён без изображений и формул.
Полная версия работы доступна во вкладке "Файлы работы" в формате PDF

Введение

В прошлом году в рамках своего проекта я исследовал магнетизм. Я узнал, что такое магнит и даже сам создал необычное вещество - ферромагнитную жидкость. Исследование магнетизма оказалось настолько интересным, что я решил продолжить свою исследовательскую деятельность в этом направлении. Изучая литературу, я узнал о таком явлении, как магнитная левитация, и выяснил, что её можно использовать во благо сохранения планеты. 2017 год был годом экологии в России.[1] И хотя он уже закончился, множество проблем ещё только предстоит решить. Также я выяснил, что существуют и другие виды левитации. Я был под таким впечатлением, что решил воссоздать это явление в домашних условиях. Обо всех своих открытиях я хочу рассказать в новом проекте.

Актуальность

Левитация с преодолением силы притяжения волновала человечество с древних времён. Представьте, как было бы интересно парить в воздухе. Но физики давно доказали, что такой способностью никто из людей на Земле обладать не может. Помешает этому гравитация, то есть земное тяготение. Закон о нем сформулировал великий английский ученый Исаак Ньютон. Но, оказывается, уже есть технологии, помогающие преодолеть гравитацию. И в этом направлении активно работают современные учёные. Использование левитации открывает широкие перспективы для развития технологий и создания более совершенных технических средств. Наибольшего успеха на сегодняшний день исследователи и инженеры добились в изучении магнитной левитации. Именно на ней основано такое экологичное и современное средство передвижения, как поезд на магнитной «подушке». Всё это очень интересно, поэтому я решил изучить необычное явление.

Цель исследования – создать условия для левитации в домашних условиях. При воспроизведении явления квантовой левитации использовать магниты разной формы при одинаковом сверхпроводнике.

Гипотеза – можно воспроизвести явление левитации в домашних условиях.

Задачи:

1. Изучить литературу по теме исследования;

2. Узнать, что такое левитация;

3. Выяснить, какие виды левитации существуют;

4. Узнать, что такое сверхпроводники;

5. Изучить области применения явления левитации на практике;

6. Провести эксперименты по воспроизведению явления левитации;

7. Сделать вывод о возможности такого явления, как левитация, в том числе квантовая, в домашних условиях;

8. Провести исследование явления квантовой левитации.

Предмет исследования – что необходимо для демонстрации явления левитации

Объект – высокотемпературный сверхпроводник, магнит, жидкий азот, воздушный шарик, диск.

Практическая ценность – состоит в проведении эксперимента, в результате которого будет доказано, что явление левитации возможно воспроизвести в домашних условиях. Также будет доказана возможность практического использования явления квантовой левитации.

Методы исследования:

Теоретические – изучение специальной литературы, обобщение и систематизация материала по данной теме.

Эмпирические – проведение эксперимента, описание, сравнение и формулирование выводов.

1 Теоретическая часть

1.1 Что такое левитация

Левитация – это явление, при котором предмет без видимой опоры парит в пространстве, не касаясь твёрдой или жидкой поверхности. Левитацией не считается полёт насекомых или птиц, совершаемый за счёт отталкивания от воздуха.

1.2 Виды левитации

Изучая литературу, я узнал, что для левитации необходимо наличие силы, которая компенсирует силу тяжести. Источниками таких сил могут быть струи воздуха, сильные звуковые колебания, лазерные лучи, магнитное поле. В зависимости от этого левитация может быть:

Аэродинамическая. Предмет парит за счет подъемной силы струи воздуха, что легко увидеть на опыте с пенопластовым шариком. Этот вид левитации используется в транспорте на воздушной «подушке» (катера, проекты автомобилей) и даже в развлечениях (аэрохоккей).

Акустическая. Основана на образовании в воздухе стоячих волн. Максимальный вес, который поднимали таким образом, не превышает нескольких граммов, причем звуковые волны могут находиться и вне слышимого диапазона.

Оптическая. Преодоление гравитации за счет светового давления. Мощный лазер может удерживать в воздухе частицу воды или масла диаметром порядка 50 микрометров. Это явление может найти практическое применение в сфере нанотехнологий.[6]

Электростатическая. Происходит за счёт отталкивания одинаковых зарядов.

Магнитная, диамагнитная или с использованием сверхпроводников (квантовая).[5] Как я рассказывал в прошлом проекте, диамагнетики - вещества, которые слабо отталкиваются от магнита.[3] Так вот, диамагнитная левитация - тип левитации в сильном магнитном поле тела, содержащего в себе диамагнетик, например, воду. В очень сильных магнитных полях способны левитировать почти любые предметы. Вот, к примеру, лягушка левитирующая внутри круглого электромагнита.

1.3Практическое применение магнитной левитации

Магнитная левитация нашла на данный момент наибольшее практическое применение. Остановимся на ней подробнее. Это явление заключается в преодолении гравитации с помощью воздействия на предмет магнитного поля. Такая технология используется, например:

В магнитных подшипниках, что даёт им замечательные качества. Таким подшипникам не нужна смазка, при их использовании нет потерь на трение. Также они дают высокую скорость при малом энергопотреблении и очень низком уровне вибрации.[4] Вот почему эти подшипниеи уже нашли применение в различном оборудовании, например, в оптических системах высокой точности и в лазерных установках.

В ветрогенераторе на магнитной подвеске. Большое преимуществом магнитной подвески в том, что это снижает затраты на обслуживание и повышает срок службы генератора. Несколько таких ветряных турбин есть в Китае.

В устройстве маглева. Маглев - это поезд, удерживаемый над полотном дороги, движимый и управляемый силой магнитного поля.[5] Такой состав во время движения не касается поверхности рельса, что позволяет исключить трение между ними, и единственной тормозящей силой является сопротивление воздуха. Эти поезда расходуют очень мало электроэнергии, что могло бы вложить немалый вклад в ресурсосбережение. Ведь в настоящее время поиск новых источников энергии – одна из главных задач в решении экологических проблем.

Разные страны пытались реализовать проект маглева, но наибольших успехов пока добились Китай и Япония. В Китае уже есть две линии скоростных поездов маглев. Одна из них, Шанхайская, является самой быстрой коммерческой дорогой такого типа. Поезд с пассажирами развивает скорость 431 км/ч.

Японскому же маглеву принадлежит рекорд скорости, которая в эксперименте достигла 603 км/ч.

Я считаю, что из-за больших расстояний в России технология поездов на магнитной подушке является очень перспективной в нашей стране. Достаточно успешные разработки ведутся в Санкт-Петербурге. Ученые уже создали прототип грузового маглева, а в дальнейшем обещают сконструировать и пассажирский. Благодаря этим успехам в сентябре 2018 года в России впервые пройдет Международная конференция Maglev, которую проводят с 1977 года.[14]

1.4 Квантовая левитация – великое научное достижение

Сначала стоит раскрыть понятие сверхпроводимости, открытой в 1911 году. Она заключается в способности некоторых веществ при очень низких температурах проводить электричество без сопротивления, то есть становиться сверхпроводниками.[10] Но нулевое сопротивление - не единственная отличительная черта сверхпроводников. Одна из их интересных особенностей была открыта только в 1933 году и названа – эффект Мейснера (квантовая левитация). При переходе вещества в сверхпроводящее состояние, из его объема полностью вытесняется магнитное поле.[11] И тогда, если поместить магнит над сверхпроводником, магнит будет парить в воздухе. При этом он будет стабильно удерживаться магнитным полем, не вылетая в сторону.[13]

Очевидно, что, в случае квантовой левитации, магнит удерживается над сверхпроводником за счёт появления в пространстве вокруг последнего магнитного поля. Разберёмся в механизме возникновения этого поля. Если по проводнику течёт электрический ток, то вокруг проводника появляется магнитное поле. Проводник с током превращается в магнит. В 1831 году английским физиком-экспериментатором Майклом Фарадеем было открыто явление электромагнитной индукции. Оно заключается в том, что при приближении, или удалении магнита по отношению к катушке, состоящей из множества витков, в ней возникает электрический ток. Этот ток называется индукционным. А значит, катушка превращается в магнит. Следовательно, катушка и постоянный магнит будут взаимодействовать, т.е. притягиваться или отталкиваться. Можно предположить, что то же самое происходит в случае, когда мы наблюдаем квантовую левитацию. Если магнит падает на сверхпроводник, то в этом сверхпроводнике возникает магнитное поле, которое будет его отталкивать. Сила притяжения, действующая со стороны Земли, будет уравновешиваться силой отталкивания. В результате магнит будет парить над сверхпроводником до тех пор, пока не исчезнет индукционный ток в сверхпроводнике. Это случится, когда испарится жидкий азот, и сверхпроводник нагреется, потеряв свои свойства. Подробнее причины этого явления я обязательно изучу, когда стану старше.

Когда было совершено открытие квантовой левитации, сверхпроводники охлаждали жидким гелием с температурой кипения почти -270ºС. Гораздо позже был открыт новый тип сверхпроводников, получивших название высокотемпературных. Конечно, температуры воздействия на них все еще довольно низкие, но главное, что они выше -196ºС, точки кипения дешёвого жидкого азота.

1.5 Возможное практическое применение квантовой левитации

Сверхпроводимость, на мой взгляд, очень интересная особенность некоторых веществ. Основная их отрицательная черта – низкая температура перехода в сверхпроводящее состояние. Но я уверен, что ученые скоро преодолеют этот недостаток, и тогда новые технологии, обязательно, изменят нашу жизнь к лучшему!

Я задумался над тем, где можно было бы применить квантовую левитацию, если откроют сверхпроводник, который не надо охлаждать. Вот, что я придумал:

Покрытие сверхпроводящим веществом взлётно-посадочной полосы аэродрома позволит использовать гораздо меньше места для строительства аэропортов. Ведь самолёт сможет разгоняться до нужной скорости намного быстрее, когда исчезнет трение шасси о землю. Так как при взлёте самолёт тратит больше топлива, чем за час полёта, такая технология была бы более экологичной.

Покрытие автодорог позволит передвигаться по ним как обычным автомобилям, так и экологичным маглев-мобилям. Маглев-мобиль - это не только отсутствие трения, но и вредных выбросов, а также необходимости менять резину и утилизировать старую.

После просмотра фильма «Назад в будущее» я очень хотел себе летающую доску для передвижения. Квантовая левитация решила бы этот вопрос.

2 Практическая часть

2.1 Эксперимент: левитация в домашних условиях. Аэродинамическая левитация

Итак, мы выяснили, что собой представляет явление левитации. И, конечно же, мне захотелось самому его понаблюдать. Сначала мы решили провести эксперимент по созданию эффекта аэродинамической левитации.

1) Необходимое оборудование и материалы

CD-диск

картонная трубка

изолента

крышка от бутылки с водой

воздушный шарик

клей

2) Приклеиваем крышку к CD-диску, надеваем на неё воздушный шарик. Шарик закрепляем изолентой.

3) Для устойчивости продеваем шарик сквозь картонную трубку

4) Надуваем шарик и запускаем наше устройство на воздушной «подушке» на гладкой ровной поверхности

На столе

На потолке

5) Как только весь воздух выходит из шарика, наше устройство останавливается

6) Вывод: нам удалось воссоздать явление аэродинамической левитации в домашних условиях. При этом наше устройство смогло передвигаться даже по потолку.

2.2 Эксперимент: левитация в домашних условиях. Квантовая левитация

Без сомнений, все опыты по левитации очень интересны. Но как только я узнал о существовании квантовой левитации, больше всего мне хотелось понаблюдать именно её. Изучая литературу, я узнал, что для эксперимента мне необходим сверхпроводник. Я долго искал, и выяснил, что производством таких веществ занимается компания «Инженерные решения» при Омском государственном университете. Я написал им письмо, и был очень рад, когда мне ответили, а в дальнейшем дали большую скидку, как первому школьнику, который к ним обратился.

А теперь, перейдём, наверное, к самой интересной части нашего проекта – создание эффекта квантовой левитации в домашних условиях.

1) Необходимое оборудование и материалы

сверхпроводник (оксид иттрия-бария-меди)

неодимовые магниты

ёмкость из пенопласта

чашка из фольги

жидкий азот в термосе со специальной крышкой

2) Кладем сверхпроводник в чашку из фольги и проверяем его взаимодействие с магнитом.

Магнит не левитирует, а спокойно лежит на сверхпроводнике

3) Осторожно заливаем сверхпроводник жидким азотом и ждём, когда он охладится (закончится «кипение» жидкого азота)

4) Аккуратно подносим магнит точно над серединой сверхпроводника и отпускаем его

5) Наблюдаем явление квантовой левитации, используя магниты разной формы

Магнитный кубик

Магнитная пластина

6) Как только жидкий азот испаряется, температура керамики повышается, и она теряет свои сверхпроводящие свойства, а магнит перестаёт парить над её поверхностью

7) Вывод: нам удалось воссоздать явление квантовой левитации в домашних условиях.

2.3 Исследование квантовой левитации

После создания эффекта квантовой левитации в домашних условиях, я решил исследовать это явление. В ходе исследования я нашёл ответы на несколько вопросов:

а) Зависит ли возможности квантовой левитации от массы магнитов при одинаковом сверхпроводнике?

Используя точные электронные весы, измеряем массу сверхпроводника и всех наших магнитов. Чтобы устранить воздействие магнитных волн на весы, мы применили прослойку из пенопласта, сбросив её массу.

3

2

1

4

5

6

5

7

Проверили возможность квантовой левитации каждого магнита.

2

3

1

4

5

4

6

5

7

Выяснилось следующее: из семи магнитов лишь с шестью мы смогли создать эффект левитации. Магнит с самой большой массой (52,39 г) не левитировал над сверхпроводником, а лежал сверху.

Масса (г)

Левитация над сверхпроводником (YBCO) массой 31,96 г

1

0,91

да

2

1,75

да

3

2,43

да

4

2,67

да

5

3,64

да

6

25,13

да

7

52,39

нет

Вывод: Существует предельная масса магнита для каждого сверхпроводника, выше которой эффект левитации наблюдаться не будет. Так, над сверхпроводником массой 31,96 г магнит массой 25,13 г левитирует, а массой 52,39 – нет.

б) Зависит ли возможности квантовой левитации от температуры внешней поверхности сверхпроводника?

С помощью электронного термодатчика мы решили исследовать, при достижении какой температуры поверхности наша керамика теряет сверхпроводящие свойства.

Мы установили термодатчик под сверхпроводник. Комнатная температура + 22ºС.

Наливаем жидкий азот и продолжаем измерять температуру поверхности сверхпроводника. Она начинает уменьшаться.

Самая низкая температура, которую зафиксировал наш датчик - 139ºС, так как это его минимум. Но мы знаем, что внутри керамики должно быть -180 ºС.

Продолжаем измерения.

Вывод: Когда температура внешней поверхности сверхпроводника стала – 105 ºС магнит перестал левитировать.

в) Возможно ли практическое использования явления левитации?

Мы решили выяснить, какую массу способны удерживать левитирующие магниты. Выбрали два магнита с самой удобной формой (№4 и №5)

Сначала определили массу каждого предмета.

Затем проверили, способны ли левитирующие магниты удержать предметы.

Магнит №5

Магнит №4

Магнит №4

Магнит №5

Магнит №5

Масса магнита (г)

Масса груза (г)

4

2,67

0,26

4

2,67

4,82

5

3,64

0,52

5

3,64

1,64

5

3,64

1,68

Вывод: Мы убедились, что явление левитации несёт практическую пользу. С помощью него нам удалось удерживать предметы различной массы. При этом магнит №4 (2,67 г) смог левитировать с предметом почти в два раза тяжелее себя.

2.4 Вывод из эксперимента

Мы воссоздали и исследовали явления аэродинамической и квантовой левитации и выяснили следующее:

1) подъёмная сила воздушного потока позволила нашему устройству на воздушной «подушке» скользить над поверхностью;

2) при охлаждении керамики из оксида иттрия-бария-меди (YBCO) жидким азотом, она достигает температуры, необходимой для перехода в сверхпроводящее состояние;

3) при переходе керамики в сверхпроводящее состояние из её объема полностью вытесняется магнитное поле, а магнит, помещённый над ней, начинает парить в воздухе;

4) после испарения жидкого азота, температура керамики повышается, и она теряет свои сверхпроводящие свойства, а магнит перестаёт парить над её поверхностью;

5) при явлении квантовой левитации существует зависимость массы магнита от массы сверхпроводника;

6) явление квантовой левитации несёт практическую пользу. С помощью него нам удалось удерживать предметы различной массы. При этом магнит №4 смог левитировать с предметом почти в два раза тяжелее себя.

Заключение

Мы узнали, что такое левитация с точки зрения физики и познакомились с различными её видами. Выяснили, в каких отраслях уже применяют явление левитации, а в каких ведутся исследования по его использованию. В ходе эксперимента мы смогли воспроизвести два вида левитации – аэродинамическую и квантовую.

Исходя из всего изложенного, можно сделать вывод, что создание эффекта левитации возможно в домашних условиях. Таким образом, наша гипотеза подтвердилась.

Я считаю, что изучение явления квантовой левитации - очень перспективное направление в науке. В будущем оно найдёт всё большее практическое применение.

Сохранение окружающей среды и поиск путей экономии ценных природных ресурсов – одна из главных задач современного мира. Я уверен, что квантовая левитация может внести большой вклад в это направление.

Таким образом, дальнейшие исследования явления квантовой левитации очень актуальны и, несомненно, необходимы.

Список литературы:

1. О проведении в Российской Федерации Года экологии: указ Президента Российской Федерации от 05.01.2016 г. № 7 // Собрание законодательства РФ. – 2016. – № 36. – ст. 5394.

2. Абрамчук Н.С. Нанотехнологии: Азбука для всех / Н.С. Абрамчук, Н.С. Авдошенко, А.Н. Баранов. – М.: Физматлит, 2009. – 368 с.

3. Гулиа Н.В. Удивительная физика / Н.В. Гулиа. – М.: Энас-книга, 2015. – 416 с.

4. Журавлев Ю. Активные магнитные подшипники. Теория, расчет, применение / Ю. Журавлев. – СПб.: Политехника, 2003. – 206 с.

5. Мартыненко Ю.Г. О проблемах левитации тел в силовых полях / Ю.Г. Мартыненко // Образовательный журнал. – 1996. – №3.

6. Уразаев В.Г. Техническая левитация: обзор методов / В.Г. Уразаев // Технологии в электронной промышленности. – 2007. – №6.

7. Хартман У. Очарование нанотехнологии / У. Хартман. – М.: Лаборатория знаний, 2017. – 176 с.

8. Вулфорд Д. Квантовая левитация сражает наповал [Электронный ресурс]. – Режим доступа: http://www.nanonewsnet.ru/articles/2011/kvantovaya-levitatsiya-srazhaet-napoval.

9. Левитирование квантовых сверхпроводников [Электронный ресурс]. – Режим доступа: http://geekologie.com/2011/10/sorcery-levitating-quantum-superconducto.php.

10. Что такое сверхпроводник? [Электронное СМИ]. – Режим доступа: http://information-technology.ru/sci-pop-articles/23-physics/238-chto-takoe-sverkhprovodimos.

11. http://www.dailytechinfo.org/ - интернет-журнал, посвященный новым технологиям.

12. http://globalphysics.ru/ - физика от А до Я.

13. http://allforchildren.ru/why/ - электронная энциклопедия Почемучка.

14. http://rusmaglev.com/ - сайт кластера «Российский маглев».

Просмотров работы: 1500

Левитация (физика) — Википедия

Материал из Википедии — свободной энциклопедии

Левитация в физике — это устойчивое положение объекта в гравитационном поле без непосредственного контакта с другими объектами. Необходимыми условиями для левитации в этом смысле являются: (1) наличие силы, компенсирующей силу тяжести, и (2) наличие возвращающей силы, обеспечивающей устойчивость объекта[1].

Невозможность левитации в статическом электромагнитном поле

Согласно теореме Ирншоу, являющейся прямым следствием закона Гаусса, левитация статических объектов в статическом электромагнитном поле в вакууме невозможна. Теорема применима не только к точечным зарядам, но и к протяженным упругим телам и говорит, что их свободный подвес в электростатическом, магнитостатическом и (или) гравитационном поле будет всегда неустойчив. Теорема Ирншоу не применима к диамагнетикам, а также в электростатическом поле к телам, у которых диэлектрическая проницаемость меньше, чем у окружающей среды.

Тем не менее, в переменном поле электростатической квадрупольной линзы левитация возможна, например, заряженных пылинок, хотя при этом не обеспечивается стабилизация положения пылинок вдоль оси линзы, поскольку равновесие по этому направлению безразличное. Электростатическая фокусировка переменным электрическим полем применяется при фокусировке пучков заряженных частиц и по своей сути аналогична «маятнику Капицы».

Сверхпроводимость и левитация

В марте 1991 года научный журнал «Nature» опубликовал интересную фотографию: на снимке директор Токийской исследовательской лаборатории сверхпроводимости Дон Тапскотт стоял на блюде из сверхпроводящего керамического материала, и между ним и поверхностью пола был отчётливо виден небольшой зазор. Масса директора вместе с блюдом составляла 120 кг, что не мешало им парить над землёй. Это явление объясняется эффектом Мейснера, который не дает магнитному полю ни проникать внутрь сверхпроводящего образца, ни выходить из него, однако важную роль здесь играет также эффект пиннинга вихрей магнитного потока (вихрей Абрикосова). Причину устойчивости левитирующего магнита легко понять с помощью метода замороженных изображений.

Диамагнитная левитация

Тип левитации в сильном магнитном поле тела, содержащего в себе диамагнетик, например, воду. Использует диамагнитные свойства воды, которая под действием внешнего магнитного поля несколько изменяет параметры движения электронов в её молекулах, что приводит к появлению слабого магнитного поля, направленного противоположно исходному. Возникающий эффект отталкивания позволяет преодолевать действие силы тяжести.

Данный тип левитации использовался в опытах на живых объектах. В ходе экспериментов во внешнем магнитном поле с индукцией порядка 17 Тл достигалось подвешенное состояние лягушек и мышей[2][3].

То же свойство диамагнетиков можно использовать наоборот, в соответствии с третьим законом Ньютона, или для отталкивания магнита от диамагнетика, или для стабилизации левитации магнита в магнитном поле. Например, эффектен эксперимент, в котором магнит висит в поле 11 Тл между большим и указательным пальцами исследователя[4].

Магнитная левитация

См. также

Примечания

Ссылки

Левитация (физика) - это... Что такое Левитация (физика)?

Левитация в физике — это устойчивое положение объекта в гравитационном поле без непосредственного контакта с другими объектами. Необходимыми условиями для левитации в этом смысле являются: (1) наличие силы, компенсирующей силу тяжести, и (2) наличие возвращающей силы, обеспечивающей устойчивость объекта[1].

Невозможность левитации в статическом электромагнитном поле

Согласно теореме Ирншоу, являющейся прямым следствием закона Гаусса, левитация статических объектов в статическом электромагнитном поле невозможна. Теорема применима не только к точечным зарядам, но и к протяженным упругим телам и говорит, что их свободный подвес в электростатическом, магнитостатическом и (или) гравитационном поле будет всегда неустойчив. Теорема Ирншоу не применима к диамагнетикам.

Тем не менее, в переменном поле электростатической квадрупольной линзы левитация возможна, например, заряженных пылинок, хотя при этом не обеспечивается стабилизация положения пылинок вдоль оси линзы, поскольку равновесие по этому направлению безразличное. Электростатическая фокусировка переменным электрическим полем применяется при фокусировке пучков заряженных частиц и по своей сути аналогична «маятнику Капицы».

Сверхпроводимость и левитация

В марте 1991 года научный журнал «Nature» опубликовал интересную фотографию: на снимке директор Токийской исследовательской лаборатории сверхпроводимости Дон Тапскотт стоял на блюде из сверхпроводящего керамического материала, и между ним и поверхностью пола был отчётливо виден небольшой зазор. Масса директора вместе с блюдом составляла 120 кг, что не мешало им парить над землёй. Фокус состоял в том, что если над сверхпроводником поместить магнит, то он зависнет в воздухе. Это объясняется эффектом Мейснера.

Диамагнитная левитация

Тип левитации в сильном магнитном поле тела, содержащего в себе диамагнетик, например воду. Использует диамагнитные свойства воды, которая под действием внешнего магнитного поля несколько изменяет параметры движения электронов в её молекулах, что приводит к появлению слабого магнитного поля, направленного противоположно исходному. Возникающий эффект отталкивания позволяет преодолевать действие силы тяжести.

Данный тип левитации использовался в опытах на живых объектах. В ходе экспериментов во внешнем магнитном поле с индукцией порядка 17 Тл достигалось подвешенное состояние лягушек и мышей[2][3].

То же свойство диамагнетиков можно использовать наоборот, в соответствии со вторым закон Ньютона, или для отталкивания магнита от диамагнетика, или для стабилизации левитации магнита в магнитном поле. Например эффектен эксперимент, в котором магнит висит в поле 11 Тл между большим и указательным пальцами исследователя[4].

Магнитная левитация

См. также

Примечания

Ссылки

Квантовая левитация - сверхпроводники (17 фото + 2 видео)

В Тель-Авивском университете прошла презентация проекта Superconductivity Group, на которой наглядно показали, что такое сверхпроводники и с чем их едят.
Понаблюдать за настоящей левитацией сегодня вполне возможно именно благодаря этим необычным материалам.


О сверхпроводниках физики всего мира говорили уже давно, но в последнее время эта тема стала гораздо более популярной, в основном благодаря таким вот экспериментам, ну и также не без помощи всеобщей популяризации квантовой физики благодаря появлению Коллайдера и множества интересных передач по Дискавери)

В Тель-Авивском эксперименте использовался тончайший (всего ~1µm) слой сверхпроводника yttrium barium copper oxide (YBa2Cu3O7-x), нанесённый на тонкую сапфировую пластину. Благодаря квантовой физике сегодня мы знаем, что магнитное поле буквально "хватает" сверхпроводник и цепко "держит" его в любом положении, в котором он находился изначально

Этот эффект называют "квантовой левитацией", и больше всего поражает тот факт, что это никакой не фокус, а самая настоящая левитация!

Суть квантовой левитации состоит в том, что благодаря правильному использованию физических свойств сверхпроводников их возможно не просто удержать в воздухе, но и заставить двигаться над и даже под магнитными "рельсами" с умопомрачительной скоростью

Магнитный рельс

Так в чём же проблема, спросите Вы? Почему мы до сих пор не катаемся на сверхпроводниковых поездах? А загвоздка состоит в том, что открытые на сегодняшний день материалы-сверхпроводники раскрывают свой физический потенциал лишь при чрезвычайно низких температурах (от -185?C). Именно в условиях таких экстремальных температур обычный керамический слой приобретает свойства сверхпроводника. И именно поэтому мы видим на видео белый шлейф за сверхпроводящим диском — это ни что иное как холод, оставшийся после длительного предварительного погружения сверхпроводника в жидкий азот, ведь иначе такой эксперимент попросту не был бы возможен

Сверхпроводник пропускает сквозь себя электричество вообще без сопротивления и без какой-либо энергетической потери. Причём имеется в виду полное отсутствие потерь, ноль. Вот почему магнитное поле так сильно держится за сверхпроводник, что законы гравитации попросту перестают для него действовать

Сверхпроводимость и магнитное поле недолюбливают друг друга. При первой же возможности сверхпроводник избавляется от магнитного поля, не оставляя внутри себя ни единого лишнего электрона. Этот процесс называется эффектом Мейснера. В случае с Тель-Авивским экспериментом проводник настолько тонкий, что магнитное поле проникает прямо сквозь него, хотя и в мизерных, дискретных количествах (это ж квантовая физика, в конце-концов). Те части магнитного поля, которым удалось пробиться сквозь сверхпроводник, называются трубами потокаПробитые насквозь такими магнитными "трубками" участки теряют свою сверхпроводимость, что заставляет сверхпроводник пытаться сохранять магнитные трубы прикрепленными в слабых областях. Любое пространственное движение сверхпроводника заставит трубы потока перемещаться и чтобы предотвратить это, сверхпроводник остается "пойманным в ловушку" в воздушном пространстве. Этот эффект называется "квантовой ловушкой"

Вполне возможно, что если бы нам в школах показывали такие видео, то физиков сегодня было бы намного больше =) Кто из нас не мечтал в детстве летать? Мне кажется, что уже совсем не за горами главное открытие человечества — создание сверхпроводника, функционирующего при обычных для нас температурах, а с появлением такого элемента цивилизация кардинально изменится. Возможно, это произойдёт не при нашем поколении и даже не при наших детях и внуках, но будущие потомки просто обязаны воплотить в жизнь легенду об Атлантиде, чьи жители умели нарушать законы гравитации — быть может мы даже не открываем новый элемент периодической таблицы, а всего-навсего переоткрываем тот, коим владели жители Атлантиды (если они на самом деле существовали), кто знает. Радует одно — наука постепенно движется в нужном направлении, постепенно делая всё новые и новые умопомрачительные открытия, а мы можем наблюдать за этим и делиться друг с другом всё новыми и новыми высокотехнологичными чудесами!


Источник: liveinukraine.livejournal.com

Левитация (физика) — Википедия

Материал из Википедии — свободной энциклопедии

Левитация в физике — это устойчивое положение объекта в гравитационном поле без непосредственного контакта с другими объектами. Необходимыми условиями для левитации в этом смысле являются: (1) наличие силы, компенсирующей силу тяжести, и (2) наличие возвращающей силы, обеспечивающей устойчивость объекта[1].

Невозможность левитации в статическом электромагнитном поле

Согласно теореме Ирншоу, являющейся прямым следствием закона Гаусса, левитация статических объектов в статическом электромагнитном поле в вакууме невозможна. Теорема применима не только к точечным зарядам, но и к протяженным упругим телам и говорит, что их свободный подвес в электростатическом, магнитостатическом и (или) гравитационном поле будет всегда неустойчив. Теорема Ирншоу не применима к диамагнетикам, а также в электростатическом поле к телам, у которых диэлектрическая проницаемость меньше, чем у окружающей среды.

Тем не менее, в переменном поле электростатической квадрупольной линзы левитация возможна, например, заряженных пылинок, хотя при этом не обеспечивается стабилизация положения пылинок вдоль оси линзы, поскольку равновесие по этому направлению безразличное. Электростатическая фокусировка переменным электрическим полем применяется при фокусировке пучков заряженных частиц и по своей сути аналогична «маятнику Капицы».

Сверхпроводимость и левитация

В марте 1991 года научный журнал «Nature» опубликовал интересную фотографию: на снимке директор Токийской исследовательской лаборатории сверхпроводимости Дон Тапскотт стоял на блюде из сверхпроводящего керамического материала, и между ним и поверхностью пола был отчётливо виден небольшой зазор. Масса директора вместе с блюдом составляла 120 кг, что не мешало им парить над землёй. Это явление объясняется эффектом Мейснера, который не дает магнитному полю ни проникать внутрь сверхпроводящего образца, ни выходить из него, однако важную роль здесь играет также эффект пиннинга вихрей магнитного потока (вихрей Абрикосова). Причину устойчивости левитирующего магнита легко понять с помощью метода замороженных изображений.

Диамагнитная левитация

Тип левитации в сильном магнитном поле тела, содержащего в себе диамагнетик, например, воду. Использует диамагнитные свойства воды, которая под действием внешнего магнитного поля несколько изменяет параметры движения электронов в её молекулах, что приводит к появлению слабого магнитного поля, направленного противоположно исходному. Возникающий эффект отталкивания позволяет преодолевать действие силы тяжести.

Данный тип левитации использовался в опытах на живых объектах. В ходе экспериментов во внешнем магнитном поле с индукцией порядка 17 Тл достигалось подвешенное состояние лягушек и мышей[2][3].

То же свойство диамагнетиков можно использовать наоборот, в соответствии с третьим законом Ньютона, или для отталкивания магнита от диамагнетика, или для стабилизации левитации магнита в магнитном поле. Например, эффектен эксперимент, в котором магнит висит в поле 11 Тл между большим и указательным пальцами исследователя[4].

Магнитная левитация

См. также

Примечания

Ссылки

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
