Кто изобрел телеграф? В каком году это произошло?
Появление телеграфов стало прорывом в развитии технологий. С его помощью удавалось передавать различные сигналы и сообщения. В каком году изобрели телеграф? Кто является его автором? Узнайте об этом в статье.
Истоки
Человек как существо социальное, всегда нуждался в общении с себе подобными. Ещё в древние времена, с момента объединения людей в небольшие группы, возникала необходимость в создании сигнальной системы. Она передавала сообщение, предупреждая об опасности.
Так, одним из самых старых способов передачи сигнала является звук. О приближении врагов предупреждали, имитируя звуки живой природы, например, щебетание птиц, крики совы. Звуки издавались и при помощи рога или музыкальных инструментов. Ещё одно действенное средство передать сигнал – это огонь. Он и в наше время может пригодиться, заблудившимся в глухих лесах туристам.
По мере развития общества, требовался более эффективный и новаторский способ передачи сигналов. И он появился. Дальше, попытаемся разобраться, кто изобрел телеграф. Понятие телеграф означает средство передачи сигнала по каналам связи. Такими каналами могут быть радиоволны или провода. Название термина сложилось из слов древнегреческого языка – tele и grapho, что переводится как «далеко» и «пишу». Термины «телефон» и «телекс» имеют схожее происхождение.
Кто первым изобрел телеграф?
Первый телеграф был оптический. Точно не известно, кто изобрел телеграф. Печатные статьи об этом механизме начали появляться довольно рано. Но в числе тех кто, изобрел телеграф, непременно находится английский ученый Гук. Свой прибор он продемонстрировал ещё в 1684 году. В основе механизма находились подвижные линейки и круги, которые были видны с больших расстояний.

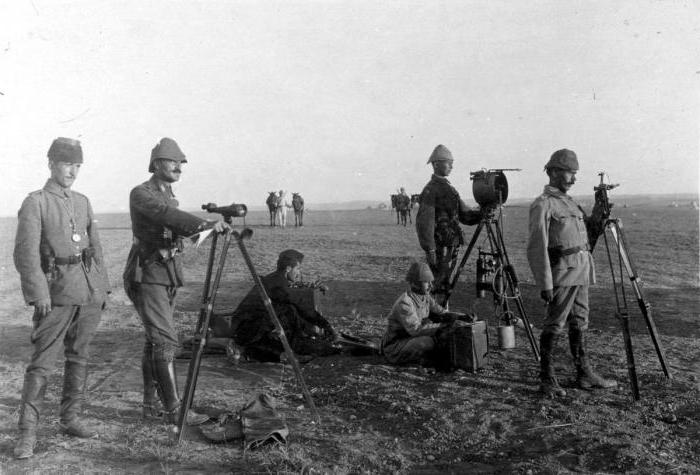

В качестве оптического телеграфа использовался гелиограф. Впервые его установили в 1778 году между обсерваториями Гринвича и Парижа. Обычно гелиограф располагался на треноге, а внутри него находилось небольшое зеркало. Сигнал передавался при помощи вспышек света, которые получали при наклоне прибора. Автора этого прибора сложно назвать, однако изобретение пользовалось популярностью среди военных даже в XIX веке.
Семафор

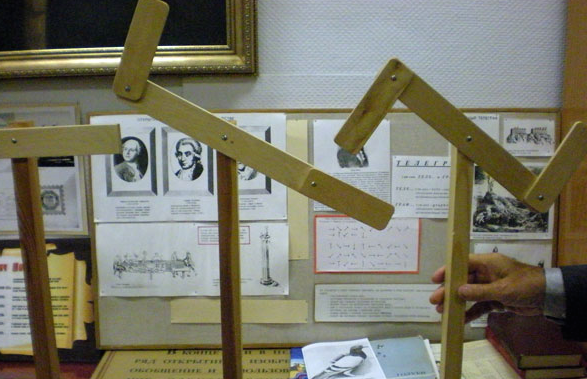

В 1792 году француз Клод Шапп изобрел оптический телеграф, напоминающий механизм гелиографа. Сигнал передавался благодаря свету, который излучал семафор. Несколько одинаковых высоких строений размещались в пределах видимости друг друга. На них находились семафоры и люди, управляющие ними.
Уже в 1794 году на пути из Парижа в Лиль были установлены 22 станции с семафорами. На передачу одного сигнала уходило примерно 2 минуты. Такая система передачи сигналов стала весьма популярной. Вскоре были построены и другие станции. Сигнал передавался намного точнее, чем у маяка и дымового сигнала.
Шапп изобрел специальную систему кодов. На семафоре горизонтально располагались планки. Раздвигаясь или соединяясь, они образовывали определенную фигуру, каждой из которой соответствовала буква алфавита. За одну минуту можно было передать два слова.
Электрический телеграф
В конце XVIII века исследователи и изобретатели изучают свойства электричества. Появляется идея применить его и к телеграфу. В 1774 году Георг Лесаж создает первый электростатический телеграф. Позже Самуил Земмеринг изобретает электрохимический механизм, с пузырьками газа внутри.
В 1832 году Павел Шиллинг становится тем, кто изобрел электромагнитный телеграф. На шелковых нитях подвешивались пять магнитных стрелок, которые двигались внутри катушек, обвитых проволокой. Направление тока определяло сторону, в которую двигалась магнитная стрелка. Передавать можно было как буквы, так и цифры.
Сразу за Шиллингом последовал ряд идентичных изобретений от немцев Гаусса и Вебера, англичан Кука и Уотсона. Но патент на электромагнитный телеграф достался Сэмюэлю Морзе, так как он был не стрелочного, а механического типа. Позже изобретатель придумал известный во всем мире сигнальный код – азбуку Морзе.

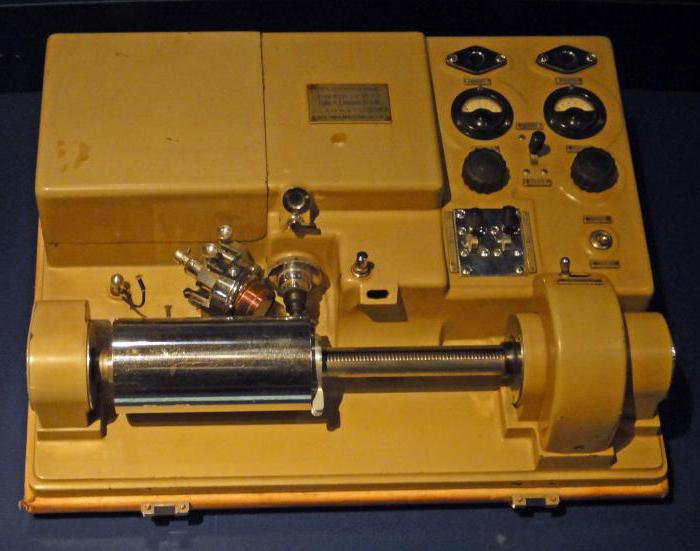

Фототелеграф
Физик из Шотландии продвинулся сразу на несколько шагов вперед. Александр Бейн был первым, кто изобрел телеграф, способный передавать изображения. Прибор появился в 1843 году и получил название «фототелеграф». Он по праву считается прародителем факса.
Итальянец Казелли создает схожий с изобретением Бейна аппарат и начинает массовое производство. Специальный лак передавал изображение или чертеж на свинцовую фольгу. Машина считывала элементы и передавала их на бумаге электрохимическим способом. Поздние модели фототелеграфов использовались даже для производства географических карт.
Беспроводной телеграф
В 1895 году в России был продемонстрирован абсолютно новый тип телеграфов, названный «грозоотметчиком». Кто изобрел беспроволочный телеграф? Автором изобретения был известный ученый Александр Попов. Основной задачей механизма было регистрировать радиоволны, которые производит грозовой фронт.
По сути, это был первый в мире радиоприемник. Усовершенствовав модель первого «грозоотметчика», удалось достичь того, что сигнал, зашифрованный азбукой Морзе, передавался прямо в наушники к принимающей стороне. Прибор Попова успешно использовался для осуществления связи между кораблями и берегом. Он нашел широкое применение в военном деле.
Новая эра
Новый этап в развитии телеграфов наступил в 1872 году, после изобретения Жаном Бодо стартстопного телеграфа. Благодаря ему, стало возможным передавать сразу несколько сообщений в одну сторону.
В 1930 году аппарат Бодо дополнили номеронабирателями на дисках. Они были похожи на привычные нам диски для набора номера на старых телефонах. Теперь можно было указывать абонента, которому предназначалось сообщение. Такой прибор получил название «телекс». Во многих странах мира начали создавать национальные абонентские системы для телеграфирования. Такие сети появились, например, в Германии, Великобритании, США.
В настоящее время телеграфная связь все ещё существует. Но, конечно же, инновационные технологии давно вытеснили её на место «ретросистем».
fb.ru
История телеграфа в кратком изложении / «МегаФон» corporate blog / Habr
В школе на лето всегда задавали неподъёмный список литературы — обычно меня хватало не более чем на половину, и ту я читал всю в кратком изложении. «Война и мир» на пяти страничках — что может быть лучше… Про историю телеграфов расскажу в подобном жанре, но общий смысл должен быть понятен.
Слово «Телеграф» происходит от двух древнегреческих слов — tele (далеко) и grapho (пишу). В современном значении это просто средство передачи сигналов по проводам, радио или другим каналам связи… Хотя первые телеграфы были беспроводными — ещё задолго до того, как научиться переписываться и передавать какую-либо информацию на большие расстояния, люди научились перестукиваться, перемигиваться, разводить костры и стучать в барабаны — всё это тоже можно считать телеграфами.
Хотите верьте, хотите нет, но когда-то в Голландии вообще передавали сообщения (примитивные) с помощью ветряных мельниц, коих там было огромное множество — просто останавливали крылья в определённых положениях. Возможно, именно это однажды (в 1792 году) вдохновило Клода Шафа на создание первого (среди непримитивных) телеграфа. Изобретение получило названием «Гелиограф» (оптический телеграф) — как несложно догадаться из названия, это устройство позволяло передавать информацию за счёт солнечного света, а точнее, за счёт его отражения в системе зеркал.
Между городами в прямой видимости друг от друга возводили специальные башни, на которых устанавливались огромные суставчатые крылья семафоров — телеграфист принимал сообщение и тут же передавал его дальше, передвигая крылья рычагами. Помимо самой установки, Клод придумал и свой язык символов, который позволял таким образом передавать сообщения со скоростью до 2 слов в минуту. Кстати, самая длинная линия (1200 км) была построена в 19 веке между Петербургом и Варшавой — из конца в конец сигнал проходил за 15 минут.
| Находясь в тюрьме, у многих заключённых остаётся возможность оставаться на связи — высокие технологии дошли даже туда. Раньше же нередко сообщения передавали перестукиванием: используя таблицу символов (из 6 колонок и 6 строк), сначала выстукивался столбец, а потом строка нужного символа. А то «тире» из азбуки Морзе «простучать» гораздо сложнее, нежели «точку» 😉 |
В числе первых был женевский физик Георг Лесаж, который в 1774 году построил первый работающий электростатический телеграф (он же в 1782 году предложил прокладывать телеграфные провода под землёй, в глиняных трубах). Всё те же 24 (или 25) изолированных друг от друга проводков, каждому соответствует своя буква алфавита; концы проводков соединены с «электрическим маятником» — передавая заряд электричества (тогда ещё вовсю тёрли эбонитовые палочки), можно заставить соответствующий электрический маятник другой станции выйти из состояния равновесия. Не самый быстрый вариант (передача небольшой фразы могла занять 2-3 часа), но он хотя бы работал. Спустя 13 лет телеграф Лесажа усовершенствовал физик Ломон, который сократил количество необходимых проводков до одного.
Электрическая телеграфия стала интенсивно развиваться, но действительно блестящие результаты дала только тогда, когда в ней стали применять не статическое электричество, а гальванический ток — пищу для размышления в этом направлении впервые (в 1800 году) подкинул Алессандро Джузеппе Антонио Анастасио Джероламо Умберто Вольта. Первым же отклоняющее действие гальванического тока на магнитную стрелку в 1802 году заметил итальянский учёный Романьези, а уже в 1809 году мюнхенским академиком Зёммерингом был изобретён первый телеграф, основанный на химических действиях тока.
Позже в процессе создания телеграфа решил поучаствовать и русский учёный, а именно Павел Львович Шиллинг — в 1832 году он стал создателем первого электромагнитного телеграфа (а позже — ещё и оригинального кода для работы). Конструкция плода его стараний была такая: пять магнитных стрелок, подвешенные на шелковых нитях, двигались внутри «мультипликаторов» (катушек с большим количеством витков проволоки). В зависимости от направления тока магнитная стрелка шла в ту или иную сторону, а вместе со стрелкой поворачивался небольшой картонный диск. Используя два направления тока и оригинальный код (составленный из комбинаций отклонения диска шести мультипликаторов), можно было передавать все буквы алфавита и даже цифры.
Шиллингу было предложено сделать телеграфную линию между Кронштадтом и Петербургом, но в 1837 году он умер, и проект заморозился. Лишь спустя почти 20 лет его возобновил другой учёный, Борис Семёнович Якоби — помимо прочего, он задумался о том, как записывать получаемые сигналы, стал работать над проектом пишущего телеграфа. Задача была выполнена — условные значки записывал карандаш, прикреплённый к якорю электромагнита.
Также свои электромагнитные телеграфы (а то и «язык» для них) придумали Карл Гаусс и Вильгельм Вебер (Германия, 1833 год) и Кук и Уитстон (Великобритания, 1837). А, чуть про Сэмюила Морзе не забыл, хотя про него я уже рассказывал подробно. В общем, наконец-то научились передавать электромагнитный сигнал на большие расстояния. Понеслось — сначала простые сообщения, потом корреспондентские сети начали передавать по телеграфу новости для многих газет, потом появились целые телеграфные агентства.
Проблемой была передача информации между континентами — каким образом протянуть более 3000 км (от Европы к Америке) провода через Атлантический океан? Удивительно, но именно так и решили поступить. Инициатором стал Сайрус Уэст Филд — один из основателей компании Atlantic Telegraph Company, который устроил хардпати для местных олигархов и убедил их проспонсировать проект. В результате появился «клубок» кабеля весом в 3000 тонн (состоящий из 530 тысяч километров медной проволоки), который к 5 августа 1858 года успешно размотали по дну Атлантического океана крупнейшие на тот момент военные корабли Великобритании и США — «Агамемнон» и «Ниагара». Позже, правда, кабель порвался — не с первого раза, но починили.
Неудобство телеграфа Морзе заключалось в том, что его код могли расшифровать только специалисты, в то время как простым людям он был совершенно непонятен. Потому в последующие годы многие изобретатели трудились над тем, чтобы создать аппарат, регистрирующий сам текст сообщения, а не только телеграфный код. Наиболее известным среди них стал буквопечатающий аппарат Юзе:
Частично механизировать (облегчить) труд операторов-телеграфистов решил Томас Эдисон — он предложил вовсе исключить участие человека, записывая телеграммы на перфоленту.
Ленту делали на реперфораторе — устройстве для пробивания отверстий в бумажной ленте в соответствии со знаками телеграфного кода, поступающими от телеграфного передатчика.
Реперфоратор принимал телеграммы на транзитных телеграфных станциях, а затем передавал их автоматически — при помощи трансмиттера, устраняя тем самым трудоёмкую ручную обработку транзитных телеграмм (наклейку ленты с отпечатанными на ней знаками на бланк и последующую передачу всех символов вручную, с клавиатуры). Были и реперфотрансмиттеры — устройства для приёма и передачи телеграмм, выполняющие функции реперфоратора и трансмиттера одновременно.
В 1843 году появились факсы (мало кто знает, что они появились раньше телефона) — придумал их шотландский часовщик, Александр Бейн. Его устройство (которое он сам называл телеграфом Бейна) было способно на большие расстояния передавать копии не только текста, но и изображений (пусть и в отвратительном качестве). В 1855 году его изобретение усовершенствовал Джованни Казелли, доработав качество передачи изображений.
Правда, процесс был довольно трудозатратным, судите сами: исходное изображение нужно было перенести на специальную свинцовую фольгу, которую «сканировало» специальное перо, присоединённое к маятнику. Темные и светлые участки изображения передавались в виде электрических импульсов и воспроизводились на принимающем устройстве другим маятником, который «рисовал» на специальной увлажнённой бумаге, пропитанной раствором железосинеродистого калия. Устройство было названо пантелеграфом и в дальнейшем пользовалось большой популярностью по всему миру (в том числе в России).
В 1872 году французский изобретатель Жан Морис Эмиль Бодо сконструировал свой телеграфный аппарат многократного действия — он имел возможность передавать по одному проводу два и более сообщения в одну сторону. Аппарат Бодо и созданные по его принципу получили название стартстопных.
Но помимо самого устройства, изобретатель придумал ещё и весьма удачный телеграфный код (Код Бодо), который впоследствии набрал большую популярность и получил наименование Международный телеграфный код №1 (ITA1). Дальнейшие модификации конструкции стартстопного телеграфного аппарата привели к созданию телепринтеров (телетайпов), а в честь учёного была названа единица скорости передачи информации — бод.
В 1930 году появился стартстопный телеграф с дисковым номеронабирателем телефонного типа (телетайп). Такое устройство, в числе прочего, позволяло персонифицировать абонентов телеграфной сети и осуществлять быстрое их соединение. В дальнейшем такие устройства стали называть «телекс» (от слов «telegraph» и «exchange»).
В наше время от телеграфов во многих странах отказались как от морально устаревшего способа связи, хотя в России его ещё применяют. С другой стороны, тот же светофор тоже можно в какой-то степени считать телеграфом, а он используется уже чуть ли не на каждом перекрёстке. Поэтому погодите списывать стариков со счётов 😉
За период с 1753 по 1839 годы в истории телеграфа насчитывается около 50 различных систем — некоторые из них так и остались на бумаге, но были и такие, которые стали фундаментом современной телеграфии. Время шло, технологии и облик устройств менялись, но принцип работы оставался прежним.
А что сейчас? Недорогие СМС-сообщения потихоньку уходят — на смену им идут всевозможные бесплатные решения типа iMessage/WhatsApp/Viber/Telegram и всяких там асек-скайпов. Можно написать сообщение «
Фотоотчёты из всех музеев (со всеми телеграфами) будут опубликованы чуть позже на страницах нашего «исторического» спец-проекта, а пока можно почитать:
» Анатомия мачты связи
» Про азбуку Морзе
» История развития почты
» LTE в Питере
» Краткий обзор LTE-устройств
!important: Статья не претендует на полноту и достоверность всех данных.
habr.com
История изобретения телеграфа | Великие открытия человечества
С древнегреческого слово «телеграф» переводится, как далеко пишу. На современном языке это означает передачу на большие расстояния буквенно-цифровых сообщений с помощью радиосигналов, электрических сигналов, поступающих по проводам, и других каналов связи. Потребность передавать информацию на большие расстояния возникла еще в глубокой древности с помощью костров, барабанов и даже ветряных мельниц. Прототипом первого не примитивного телеграфа стало изобретение Клода Шафа (1792 г.), названного «Гелиограф». Благодаря этому устройству информация передавалась с помощью солнечного света и системы зеркал. Помимо установки изобретатель придумал язык символов, с их помощью и передавались сообщения на большие расстояния. В 1753 году появилась статья Чарльза Моррисона, в которой шотландский ученый предлагал передавать сообщения с помощью электрических зарядов, посылаемых по многочисленным изолированным друг от друга проволочкам. Количество проволочек должно равняться числу букв алфавита. Через провода электрический заряд должен передаваться на металлические шарики, которые притягивали легкие предметы с изображением букв.
В 1774 году физик Георг Лесаж, опираясь на предложенную Моррисоном технологию, впервые построил рабочий электростатический телеграф.
В 1782 году он изобрел способ прокладки кабеля под землей, поместив его в глиняные трубки. Проблема многопроводных телеграфов заключалось в том, что оператору приходилось тратить по несколько часов на передачу даже небольшого сообщения. В 1809 году немецкий ученый Земмеринг впервые изобрел телеграф, взяв за основу химическое воздействие тока на вещества. При прохождении электрического тока сквозь подкисленную воду выделялись пузырьки газа, которые ученый использовал в качестве средств связи.

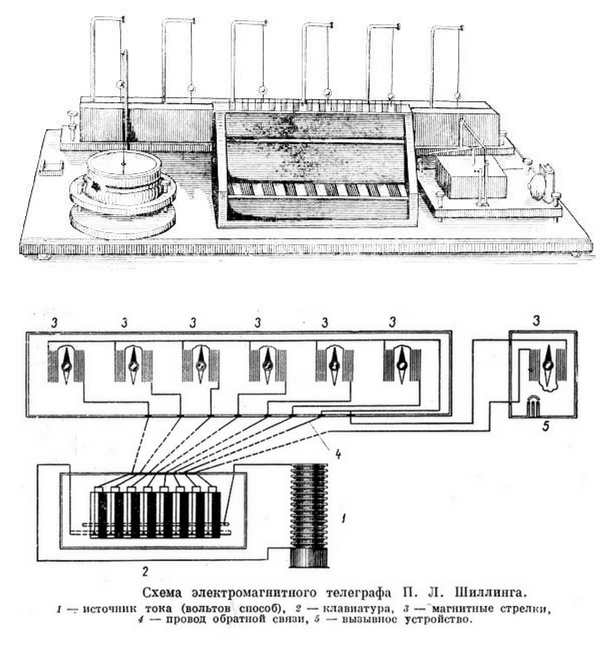

В 1832 году русским ученым П.Л.Шиллингом был создан первый клавишный электромагнитный телеграф с индикаторами, изготовленными на основе электрического стрелочного гальванометра. Клавиатура передаточного прибора имела 16 клавиш, предназначенных для замыкания тока. В приемном приборе было 6 гальванометров с магнитными стрелками, которые были подвешены к медным стойкам с помощью шелковых ниток.
Выше стрелок на нитках крепились бумажные флажки, одна сторона которых была белая, другая — черная. Обе станции электромагнитного телеграфа соединялись восемью проводами, шесть из которых соединялись с гальванометрами, 1 — для обратного тока, 1 — для электрического звонка. Если на отправной (передаточной) станции нажималась клавиша и пропускали ток, то на приемной станции происходило отклонение соответствующей стрелки. Разные положения белых и черных флажков на разных дисках передавали условные сочетания, которые соответствовали буквам или цифрам. 36 разных отклонений соответствовали 36 условным сигналам. Созданный Шиллингом особый шестизначный код определил число (6) стрелочных индикаторов в его аппарате. Позже ученый создаст однострелочный 2-х проводной телеграф, имевший двоичную систему кодирования условных сигналов.
В этот период развития телеграфной связи наиболее удачным оказался аппарат Морзе

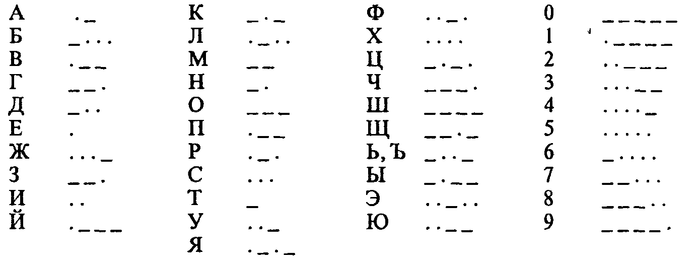

(1837 г.). В своем аппарате ученый использовал разработанную им же азбуку Морзе. Буква передается в аппарате с помощью ключа, к которому подключена линия связи и батарея. При нажатии ключа в линию поступает ток, который, проходя через электромагнит на другом конце линии, притягивает рычаг. На конце рычага закреплено колесико, опущенное в жидкую краску. С помощью пружинного механизма около колесика протягивают бумажную ленту, на которой колесико отпечатывает знак — тире или точку.
На смену аппарату Морзе в 1856 году пришел первый
буквопечатающий аппарат, созданный выдающимся русским ученым Б. С. Якоби. Его пишущий телеграф имел карандаш, закрепленный к якорю электромагнита и записывающий условные значки. Томас Эдисон модернизировал телеграфный аппарат, предложив записывать телеграммы на перфоленту. Современный телеграфный аппарат именуют телетайпом, что значит печатающий на расстоянии.
mirnovogo.ru
История создания и распространения телеграфа
«Я вам писал тире и точкой…» — вспоминаем предпосылки создания телеграфа и каким образом это устройство распространялось. В том числе в России.

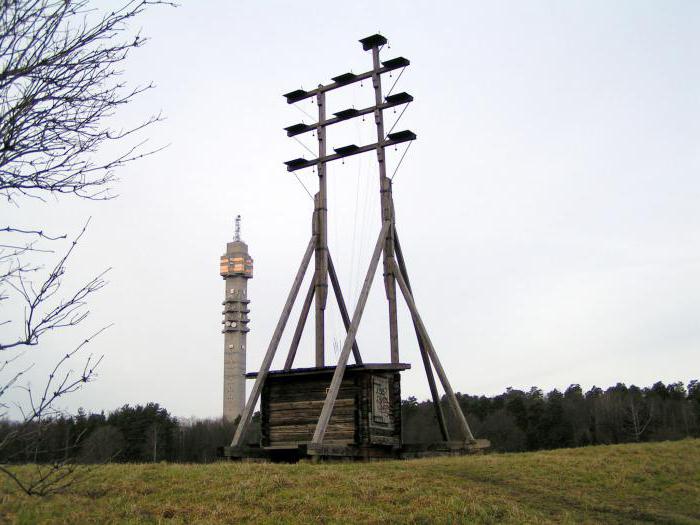

Самой эффективной системой семафорного типа до сих пор остается телеграф французского изобретателя Пьера Шато. Это была оптическая система из башен-семафоров, находившихся в прямой визуальной связи друг с другом, расположенных на расстоянии обычно 10−20 км. На каждой из них была установлена перекладина длиной около трех метров, на концах которой прикреплялись подвижные линейки. При помощи тяги линейки могли складываться в 196 фигур.
Самый эффективный телеграф семафорного типа изобрел Пьер Шато
Изначально ее изобретателем был, конечно, Клод Шапп, который выбрал 76 наиболее четких и отличающихся друг от друга фигур, каждая из которых обозначала определенную букву, цифру или знак. Границы линеек оснащались фонарями, что позволяло передавать сообщения и в темное время суток. Только во Франции к середине XIX века протяженность оптических телеграфных линий составляла 4828 километров. Но Шато систему усовершенствовал — вместо отдельных букв и знаков каждая комбинация в его интерпретации стала обозначать фразу или конкретный приказ. Разумеется, свои кодовые таблицы тут же появились у полиции, органов госвласти и армии.
В 1833 году линия семафорного телеграфа Шато соединила Санкт-Петербург с Кронштадтом. Главная телеграфная станция находилась, как ни странно, прямо на крыше Зимнего дворца императора. В 1839 году линия правительственного телеграфа была продлена до Королевского замка в Варшаве на расстояние 1200 километров. На всем пути было построено 149 ретрансляционных станций с вышками до 20 метров высотой. На вышках круглосуточно дежурили наблюдатели с подзорными трубами. В темное время на концах семафоров зажигали фонари. Линию обслуживало свыше 1000 человек. Просуществовала она до 1854 года.
В 1833-м линия семафорного телеграфа Шато соединила Питер и Кронштадт
Но настоящий прорыв произошел только в сентябре 1837 года, когда в Нью-Йоркском университете Сэмюэл Морзе продемонстрировал просвещенной публике свои ранние проекты электрических телеграфов — разборчивый сигнал был послан по проволоке длиной 1700 футов. На его счастье, в зале присутствовал преуспевающий промышленник из Нью-Джерси Стефен Вейл, который согласился пожертвовать две тысячи долларов (по тем временам — огромные деньги) и предоставить помещение для опытов при условии, что Морзе возьмет в помощники его сына Альфреда. Морзе согласился, и это был самый удачный шаг в его жизни. Альфред Вейл обладал не только настоящей изобретательностью, но и острым практическим чутьем. В течение последующих лет Вейл во многом способствовал разработке окончательной формы азбуки Морзе. Он изобрел также печатающий телеграф, который был запатентован на имя Морзе, в соответствии с условиями контракта Вейла и Морзе.

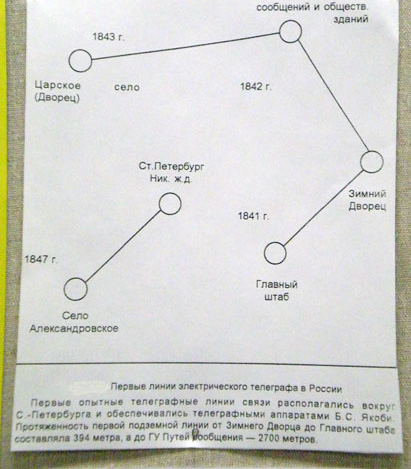

Схема первых линий электрического телеграфа в России
К середине XIX века в мире было несколько телеграфных линий связи
К середине XIX века в мире было несколько телеграфных линий связи, которые постоянно совершенствовались. После испытаний обычная проволока была отвергнута, и ее вытеснил плетеный кабель. Интересно, что одной из замечательных идей, подтолкнувших развитие телеграфной связи в США, стало желание переводить деньги по всей стране. Для организации такой системы была организована компания «Вестерн Юнион», существующая и поныне.

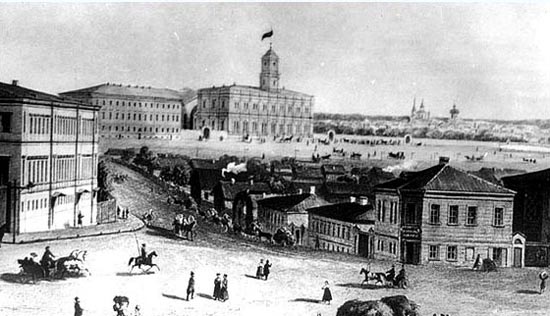

Октябрь 1852 г. — начал действовать первый Московский телеграф на Николаевском вокзале в Москве
В России же телеграфная связь развивалась одновременно со строительством железных дорог и поначалу использовалась исключительно для военных и государственных нужд. С 1847 года на первых телеграфных линиях в России применялись устройства Сименса, в том числе горизонтальный стрелочный аппарат с клавиатурой. Самая первая телеграфная станция начала действовать с 1 октября 1852 года в здании Николаевского вокзала (сегодня Ленинградский и Московский вокзалы в Санкт-Петербурге и Москве, соответственно). Теперь телеграмму в Москву или Санкт-Петербург мог отправить любой человек, при этом доставка осуществлялась специальными почтальонами на бричках и велосипедах — все понимали, что это не письмо и передать информацию надо быстро. Стоимость отправки сообщения по городу составляла 15 копеек за факт отправки сообщения и сверх этого — по копейке за слово (по тем временам, тариф значительный). Если сообщение было междугородним, то применялась уже дополнительная тарификация. Причем сервис был высокоинтеллектуальный — тексты принимали как на русском, так и на французском и немецком языках.
Локальные телеграфные линии были установлены в России в 1841 году
Кстати, локальные телеграфные линии были установлены в стране еще в 1841 году — они соединяли Главный штаб и Зимний дворец, Царское село и Главное управление путей сообщения, станцию «Санкт-Петербург» Николаевской железной дороги и село Александровское. С тех времен и до середины XX века применялись чернопишущие аппараты Морзе фирмы «Сименс и Гальске». Аппараты имели широкое распространение и большое количество модификаций, лучшей из которых был вариант братьев Динье. А буквопечатающий аппарат Юза, изобретенный в 1855 году, применялся в России с 1865 года до Великой Отечественной войны 1941 года.
К концу 1855 года телеграфные линии уже соединили города по всей Центральной России и потянулись в Европу (к Варшаве), Крым, Молдову. Наличие скоростных каналов передачи данных упрощало управление государственными органами власти и войсками. Тогда же началось внедрение телеграфа для работы дипломатических представительств и полиции. В среднем, донесение размером с одну страницу А4 «проскакивало» из Европы в Санкт-Петербург за час — фантастический результат по тем временам.

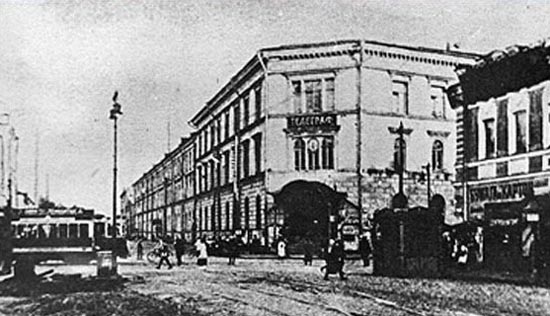

Октябрь 1869 г. — Телеграфная станция на Мясницкой улице в Москве
В связи с устройством сети городского телеграфа Москвы, телеграфная станция из Кремля была перенесена в специально приспособленное здание на Мясницкой улице, рядом с Почтамтом. С 1880-х годов на станции стали применяться аппараты Бодо, Сименса, Клопфер, Крида, а также телетайпы.
В XIX в. Ч. Уитстон разработал устройство с перфорировантем ленты
В середине XIX века Ч. Уитстон разработал устройство с перфорированием ленты, что увеличило скорость телеграфа до 1500 знаков в минуту — на специальных машинках операторы набирали сообщения, которые затем печатались на ленте. И именно ее потом заряжали в телеграф для отправки по каналам связи. Так было гораздо удобнее и экономичнее — одна телеграфная линия могла работать практически круглосуточно (позже, в 70-х годах XX века по такому же принципу работали шифромашины спецназа ГРУ, «выплевывающие» шифровальное сообщение за доли секунды). Чуть раньше, в 1850 году русский ученый Б. Якоби создал буквопечатающий аппарат, который довел до совершенства американец Д. Юз в 1855 году.
Очередное ускорение технической мысли случилось в 1872 году, когда француз Э. Бодо создал аппарат, позволяющий по одной линии вести передачу нескольких телеграмм одновременно, причем получение данных происходило уже не в виде точек и тире (до того все подобные системы базировались на азбуке Морзе), а в виде букв латинского и русского (после тщательной доработки отечественными специалистами) языка. Аппарат Бодо и созданные по его принципу получили название стартстопных. Кроме того, Бодо создал весьма удачный телеграфный код, который впоследствии был воспринят повсеместно и получил наименование Международный телеграфный код № 1 (ITA1). Модифицированная версия кода получила название ITA2.
В СССР на основе ITA2 был разработан телеграфный код МТК-2. Дальнейшие модификации конструкции стартстопного телеграфного аппарата, предложенного Бодо, привели к созданию телепринтеров.
Начало XX века — Золотой век для телеграфной связи в России
Спустя полвека после открытия первого телеграфа, в Москве и Санкт-Петербурге, а также других крупных городах Империи, было открыто множество телеграфных отделений, распределенных по территориальному признаку. У СМИ появилась возможность выпускать оперативные новости, которые передают корреспонденты с мест событий. Для центрального телеграфа надстроили отдельный этаж в здании почты на Мясницкой и подтянули туда около 300 линий связи со всей страны. Это было началом для развития телеграфной связи в России, которое можно считать полноценным Золотым веком.
diletant.media
Первая телеграмма – от императора. Как мы опередили изобретение Морзе
Эксперт рассказал о том, кто на самом деле изобрел первый электромагнитный телеграф, у кого Морзе позаимствовал идею своей азбуки и какой была первая телеграмма Николая I.
Сегодня нам доступна масса средств связи, и практически каждый смартфон и компьютер имеет подключение к интернету, что позволяет нам общаться друг с другом на самых больших расстояниях. Из-за развития глобальной Сети телефонная связь постепенно отступает на второй план, но и этот способ связи по-прежнему остается достаточно актуальным.
Сделать звонок или отправить сообщение теперь так же просто, как щелкнуть пальцами, а ведь когда-то об этом нельзя было и мечтать.
В течение многих веков единственным действенным способом передачи информации оставались письма, однако доставить срочное сообщение таким образом было сложно. Все изменило удивительное изобретение, пришедшее к нам только в XIX веке и позволившее обмениваться сообщениями на больших дистанциях, – телеграф.
Все мы хорошо знаем фамилию американского ученого Морзе, который в 1840 году запатентовал электромагнитный телеграф и разработал универсальный код, которым сегодня пользуется весь мир.
Но немногие знают, что первый электромагнитный телеграф появился гораздо раньше и не в США, а у нас – в России. Его изобретателем стал российский ученый, балтийский немец по происхождению Павел Львович Шиллинг. Свой аппарат он впервые продемонстрировал в 1832 году, то есть на восемь лет раньше телеграфа Морзе (а если вести отсчет со дня отправления Морзе первой телеграммы – 24 мая 1844 года, то Шиллинг опередил конкурента на все 12 лет).
Павел Львович был человеком разносторонним: по профессии он был дипломатом и нес службу в Министерстве иностранных дел, также был историком-востоковедом и в 1830 году отправился с научной экспедицией в Восточную Сибирь, после чего собрал ценную коллекцию тибето-монгольских литературных памятников. Но наиболее значительные открытия Шиллинг совершил в области электротехники, создав первый в мире прибор, передававший сообщения при помощи электричества.
О том, как русский дипломат положил начало развитию мировой телеграфии, какой была первая телеграмма Николая I и почему Сэмюэл Морзе прославился на весь мир, а о Шиллинге все забыли, порталу «История.РФ» рассказал Владимир Дмитриевич Цукор, многолетний руководитель Музея истории Центрального телеграфа.
Создатели действующей копии телеграфного аппарата Шиллинга, слева направо: В.Д. Цукор, Р.Х. Валиулов, С.Л. Мишенков
«Устройство, похожее на пианино»
– Владимир Дмитриевич, кто же все-таки изобрел первый телеграф? Мы все слышали фамилию Морзе, а о нашем соотечественнике Павле Шиллинге, который начал заниматься разработкой электрического телеграфа гораздо раньше Морзе, почему-то никто не вспоминает…
– Конечно, первый в мире электромагнитный телеграфный аппарат в 1832 году создал Павел Львович Шиллинг. Это был 6-мультипликаторный аппарат, и Шиллинг изобрел для него специальный код, с помощью которого передавались сообщения. Кстати, я и мои коллеги своими руками сделали точную копию этого аппарата, которая находится в коллекции Музея истории ПАО «Центральный телеграф». Для того чтобы изготовить этот аппарат, мною были сфотографированы оригиналы аппаратов Шиллинга, находящиеся в Политехническом музее в Москве и в Центральном музее связи имени А. С. Попова в Санкт-Петербурге. Также были сфотографированы и изучены другие известные мне копии аппарата П. Л. Шиллинга: две в Санкт-Петербурге (Центральный музей путей сообщения и Центральный музей артиллерии, инженерных войск и войск связи), в городе Кяхте, в краеведческом музее. Удалось познакомиться с копией аппарата Шиллинга, хранящейся в одном из музеев Германии. В Политехническом музее нам предоставили возможность не только сфотографировать оригинальный телеграфный аппарат Шиллинга, но и обмерить все его узлы и детали. Кроме того, мне удалось достать копии старинных чертежей этого аппарата. Таким образом, мы сделали не только совершенно точную копию аппарата, включая использование материалов, аналогичных оригинальным (дерево, латунь, магниты, проводники и пр.), но и все схемные решения, которые соответствуют найденным историческим чертежам. И созданная нами историческая реплика аппарата Шиллинга – это единственная в стране действующая модель первого в мире телеграфного аппарата Шиллинга.
– Расскажите, как работал этот телеграф?
– В составе аппарата имеется передающее устройство (передатчик), очень похожее на пианино, с восемью белыми и восемью черными клавишами, служившими для замыкания электрической цепи и включения тока на катушки мультипликаторов: «плюс» или «минус» источника электропитания (батареи) аппарата. Приемный прибор состоял из шести мультипликаторов – магнитных стрелок, каждая из которых была помещена в катушку, по которой протекал ток при нажатии соответствующих клавиш передатчика аппарата. Магнитные стрелки были подвешены на ниточках, удерживаемых стойками. Выше стрелок на нитках помещались бумажные кружки, покрашенные с одной стороны в черный цвет, а с другой – в белый. Для передачи и приема сообщений использовались два аппарата, которые были соединены между собой восемью проводами. Шесть проводов использовались для управления стрелками (кружочками), один провод служил для включения звонка, чтобы дать сигнал на приемную станцию о начале передачи депеши; восьмой провод служил в качестве обратного провода цепи. Когда на передающей станции нажимали одну или сразу несколько клавиш (только белого или только черного цвета), в соответствии с кодом Шиллинга, то на приемной станции отклонялась одна или несколько соответствующих стрелок, и сигналист видел повернувшийся к нему один или несколько кружочков (только белого или черного цвета). Сигналист, видя повернувшиеся к нему кружочки и зная код Шиллинга, мог понять и записать переданную ему букву или цифру. Если какие-то клавиши передатчика не нажимались, то эти кружки не поворачивались и были обращены к сигналисту на приемной станции «ребром». Таким образом, различные положения черных и белых кружков обозначали условные (кодовые) сочетания, соответствующие буквам алфавита или цифрам. Я не оговорился, специалистов, которые стали работать на первых телеграфных аппаратах, называли сигналистами по аналогии со специалистами, которые обслуживали оптические семафорные телеграфы.
«Текст первой телеграммы составил сам император»
– Как прошли испытания первого электромагнитного телеграфа? И, кстати, я читала, что интерес к этому изобретению проявлял сам Николай I. Это правда?
– 21 октября 1832 года Шиллинг продемонстрировал широкой общественности изобретенный им телеграф у себя на квартире, на Марсовом поле. В настоящее время на доме, где жил и умер изобретатель (Марсово поле, 7), имеется памятная доска. Для демонстрации телеграфа ученый снял весь этаж! В некоторых источниках можно найти информацию, что сам Николай I прибыл домой к Шиллингу, и тот ему из одной комнаты в другую по своему аппарату передал первое телеграфное сообщение, чему император очень удивился.
Согласно одной из версий, текст первой телеграммы, которую составил и передал сам российский император Николай I, был таким: «Я очень рад был посетить господина Шиллинга».
Вскоре после успешной демонстрации был создан «Комитет для рассмотрения электромагнетического телеграфа», который должен был способствовать развитию и усовершенствованию этого изобретения. В то же время членам комитета было предписано не распространяться по этому поводу и считать это важнейшей государственной тайной.
Мемориальная доска на стене дома Адамини в память о П.Л. Шиллинге
– Так вот почему об изобретении Шиллинга нам известно меньше, чем о телеграфе Морзе! Выходит, Павел Львович не запатентовал свой аппарат?
– Действительно, никакого патента не было… Сохранились только копии документов, из которых нам известно, что демонстрация первого электромагнитного телеграфа произошла 21 октября 1832 года. Вообще, события разворачивались таким образом. Шиллинг в самом начале создал 2-мультипликаторный телеграфный аппарат еще в 1828 году. Но код для него был столь сложен, что пользоваться им в то время было весьма затруднительно. Тогда Шиллинг изготовил 6-мультипликаторный телеграф – более простой и более удобный для обслуживания. В 1836 году он продемонстрировал его работу специальной комиссии, образованной по указанию императора. Была построена опытная телеграфная десятиверстная линия вокруг здания Главного Адмиралтейства. Провода были проложены частично под землей, частично под водой через канал. Испытания прошли успешно, после чего Шиллинг занялся проектированием телеграфной линии между Петергофом и Кронштадтом взамен действующей оптической телеграфной линии, которая была построена в 1833 году. Планировалось вместо действующей линии оптического семафорного телеграфа построить линию электромагнитного телеграфа. Внезапная смерть Павла Львовича в 1837 году прервала работу выдающегося русского ученого и изобретателя.
– А чем же телеграф Шиллинга отличается от телеграфа, изобретенного Морзе?
– Главное принципиальное отличие состоит в том, что телеграф Шиллинга не был пишущим – он ничего не фиксировал на каких-либо носителях, в частности на бумаге. На приемной станции телеграфа Шиллинга сигналист смотрел на то, как поворачивались кружки, сверял их положение с кодом и записывал принятые буквы или цифры. После каждого поворота кружков следовала пауза, кружочки вновь поворачивались и занимали другое положение – сигналист записывал следующую букву и т. д. Морзе создал пишущий телеграфный аппарат. Произошло это так. Сэмюэл Морзе, как известно, был художником. В Америке он рисовал портреты известных особ и периодически ездил в Европу – учился там, встречался с другими художниками. И вот однажды, возвращаясь на пароходе из Европы в Америку, он познакомился с интересным опытом, показанным ему: магнитная стрелка поворачивалась под действием электромагнита. Можно предположить, что как у художника у него возникла мысль, что если электрический ток может заставить стрелку поворачиваться, то, возможно, с его помощью на ленте можно сделать отметки, то есть сделать запись сообщения, переданного с помощью тока. Морзе невероятно увлекся этой идеей. У Морзе не было технического образования, он не был знаком с азами электротехники, и он вынужден был консультироваться со специалистами и учеными. В конечном итоге Морзе создал свой первый телеграфный аппарат в 1837 году.

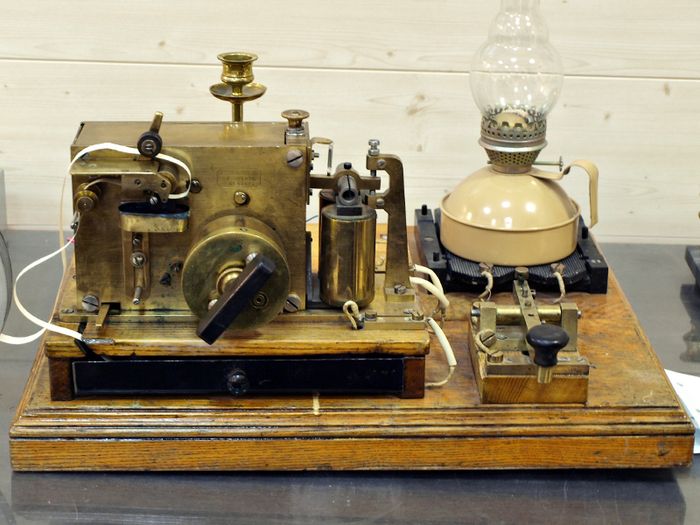

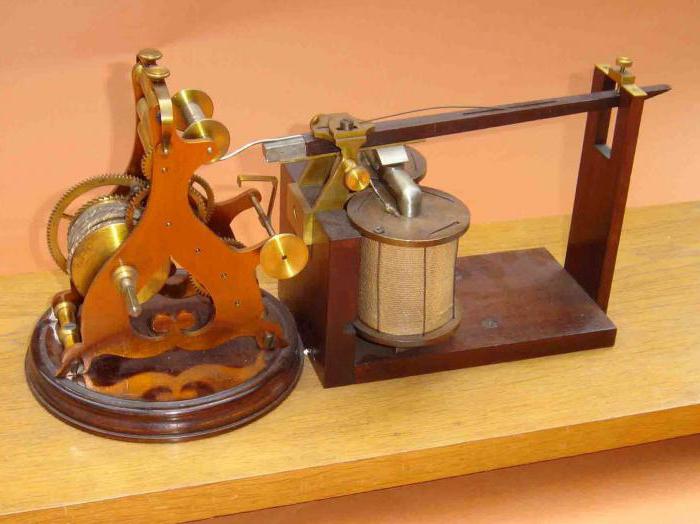

Телеграф Морзе
«Чудны дела твои, Господи»
– Как же Морзе заставил телеграф писать сообщения?
– На тот момент, когда у Морзе появилась эта идея, в мире уже был известен и широко применялся оптический телеграф, который изобрел француз Клод Шапп. Его идея заключалась в том, чтобы передавать сообщения семафорным способом. Передающее устройство телеграфа состояло из нескольких подвижных планок, установленных на башне. Цепочка таких башен, отстоявших друг от друга на расстоянии прямой видимости, образовывала телеграфную линию. Каждая станция была оборудована вертикальной мачтой, по виду напоминавшей железнодорожный семафор. К концу мачты были прикреплены подвижные планки. Работник одной станции поворачивал и устанавливал планки определенным образом, работник другой ближайшей башни наблюдал за положением планок соседней башни в подзорную (оптическую) трубу, затем на своей башне воспроизводил увиденное положение планок. Каждое отличное от других положение планок на башне обозначало определенный знак, например букву, цифру или целое сообщение. Создавались специальные словари, в которых строго определялось соответствие каждого положения планок определенному знаку (сообщению). Таким образом, как по эстафете, этот знак передавался от первой башни ко второй, от второй к третьей и так далее. При расстоянии между башнями около десяти верст сообщение могло быть передано на десятки и сотни верст. С помощью словаря (специальной кодовой книги) на последней башне можно было расшифровать полученное сообщение от первой башни (станции). Вначале Морзе предполагал с помощью электрических сигналов и с использованием электромагнита записывать на движущейся ленте чередующиеся точки, последовательность которых определялась бы специально написанным словарем. Он использовал длинную планку, имеющую выступы, которые, проходя через передающее устройство, могли прерывать ток в цепи. Эта конструкция имела устройство для протяжки бумажной ленты, на которой и отмечались принятые электрические сигналы: точки и паузы между ними.
– А как появилась знаменитая азбука Морзе? Разве сначала он не пробовал перевести эти знаки в буквенные обозначения, как делали до него?
– Да, после того как он придумал этот механизм, нужно было написать для него кодовые таблицы. Так всегда делали для оптической линии, а теперь надо было написать словарь для телеграфа Морзе. Но это был тупиковый путь, потому что у одной страны была своя кодовая таблица, у другой – иная, а требовалось что-то универсальное. Тогда на помощь Морзе пришел его помощник – Альфред Вейл. Именно он подсказал Морзе, что систему кодировки необходимо унифицировать, чтобы каждой букве соответствовала своя комбинация точек и тире. Поэтому масса источников утверждает, что азбуку, которую все мы знаем как азбуку Морзе, на самом деле придумал Вейл. Собственно, потом они судились по этому поводу. Первый аппарат Морзе был «белопишущим»: специальное колесико выдавливало на ленте канавку. Телеграфист, который принимал сообщение, должен был взять ленту в руки, присмотреться или «прощупать» эту канавку. Так он мог отличить «точки» и «тире» на принятой телеграфной ленте.
– Интересно, как звучало первое сообщение, переданное при помощи азбуки Морзе?
– Телеграфная линия, соединявшая Балтимор и Вашингтон, была закончена 24 мая 1844 года. Я встречал разные переводы первой фразы, которая была передана по этой линии, но самый распространенный: «Чудны дела твои, Господи».
– Как дальше происходило развитие телеграфной связи?
– Когда Морзе запатентовал свой аппарат, началось активное развитие телеграфии. Затем телеграф попал в Европу, где его усовершенствовали и сделали колесико, которое приподнимается под действием электромагнита, вращается, обмакивается в специальную чернильницу и оставляет на бумаге короткие или длинные черточки «точки» или «тире» – в зависимости от того, как долго замыкается электрическая цепь, когда ключ замкнут. В России на первой телеграфной линии Санкт-Петербург – Москва применялись стрелочные аппараты, которые придумал ученик Шиллинга, выдающийся ученый и изобретатель Борис Семенович Якоби. Но в 1854 году они были заменены аппаратами Морзе…
histrf.ru
Из истории создания телеграфа
В 1792 г. во Франции К. Шапп создал систему передачи информации при помощи светового сигнала. Она получила название «химический телеграф». В простейшем виде это была цепь типовых строений, расположенных в пределах видимости друг друга. На кровле строений размещались шесты с подвижными поперечинами — семафоры. Семафорами с помощью тросов управляли операторы, располагавшиеся внутри зданий. Шапп создал таблицу кодов, где каждой букве алфавита соответствовала определенная фигура, образуемая семафором, в зависимости от положений поперечных брусьев относительно опорного шеста. Семафоры могли передавать информацию точнее, чем дымовые сигналы и маяки и не потребляли топлива. Сообщения можно было передавать быстрее, чем гонцы, и семафоры могли обеспечивать передачу сообщений по целому региону. Тем не менее, как и прочие способы передачи сигналов на расстояние, они сильно зависели от погодных условий и требовали дневного света. Они нуждались в операторах, и башни должны были быть расположены в пределах прямой видимости. Это было полезно для правительства, но слишком дорого для использования в коммерческих целях.
Изобретение электрического телеграфа позволило снизить стоимость отправки сообщений в тридцать раз, кроме того, его можно было использовать в любое время суток, независимо от погоды. Одна из первых попыток создать средство связи с использованием электричества относится ко второй половине XVIII в., когда Лесаж в 1774 г. построил в Женеве электростатический телеграф. В 1798 году испанский изобретатель Ф. де Сальва создал собственную конструкцию электростатического телеграфа. Позднее, в 1809 г. американский ученый Т. Земмеринг построил и испытал электрохимический телеграф на явлении электролиза воды.
Первый электромагнитный телеграф создал российский учёный П. Л. Шиллинг в 1832 г. Павел Шиллинг также разработал оригинальный код, в котором каждой букве алфавита соответствовала определенная комбинация символов, которая могла проявляться черными и белыми кружками на телеграфном аппарате. Впоследствии электромагнитный телеграф был построен в Германии — Гауссом и Вебером (1833), в Великобритании — Куком и Уитстоном (1837). Телеграфные аппараты Шиллинга, Гаусса-Вебера, Кука-Уитстона относятся к электромагнитным аппаратам стрелочного типа. В 1840 г. в США Г. Маркони запатентовал электромагнитный телеграф, использовавший в своей работе азбуку Морзе, где буквы алфавита были представлены комбинацией коротких и длинных сигналов — «точек» и «тире». Такой телеграф являлся электромеханическим и ввиду простоты своего устройства широко использовался не только в США, но и других странах, в том числе в России. В России работы П. Л. Шиллинга продолжил А. С. Попов, построивший в 1839 г. пишущий телеграфный аппарат, а позднее, в 1850 г., — буквопечатающий телеграфный аппарат. Более широкое применение получил изобретенный в 1855 г. буквопечатающий телеграф Дэвида Эдуарда Юза. В 1858 г. была установлена постоянная трансатлантическая телеграфная связь.
Задание № 13
Вопросы для обсуждения и повторения:
Вспомните, какие средства связи использовались в трансляции и ретрансляции информации в Древнем мире? Приведите примеры.
Кто из греческих ученых внес вклад в их разработку, как зарождалось шифрование, какие разновидности этих систем появились в дальнейшем?
В какой области и почему были получены первые достижения в использовании магнита и электричества для связи?
Почему XVII-XVIII века стали важным этапом в развитии телеграфа?
Кого называют основателем оптической визуальной телеграфии?
Какое изобретение и почему стало вершиной доэлектрических средств связи? Вспомните, какие термины характеризовали это изобретение, сформулируйте его преимущества и недостатки, покажите географию его распространения в Западной Европе.
Кого и почему называют «отцом» науки о магнетизме и электричестве?
Когда сложились научные предпосылки и в чем они состояли для создания электротелеграфа?
Какие этапы прошел электротелеграф? Каковы особенности этих этапов?
Как работал первый электрический телеграф С. Т. Земмеринга? Почему он не получил широкого практического применения?
Кто из зарубежных и российских ученых и изобретателей внес вклад в совершенствование телеграфного аппарата и телеграфной связи?
Какие проблемы возникли и как они решались в ходе распространения телеграфии?
Подумайте, изменился ли статус телеграфной связи сегодня? Сохраняется ли роль телеграфа как вида документальной связи? Подумайте, каким образом телеграф может конкурировать с другими видами связи в настоящее время.
Задание № 14
Выполнить тестовые задания по теме 3:
Варианты ответов
№ | a | b | c | d | |
1 | Человек, впервые собравший и обобщивший знания о магнетизме и электричестве | И. Ньютон | Б. Франклин | В. Гильберт | М. В. Ломоносов |
2 | Изобретатель, впервые сумевший передать информацию с помощью магнитных свойств | И. Ньютон | В. Гильберт | Б. Видженер | П. Перегрин |
3 | Создатель механического телеграфа, получившего широкое распространение в Европе на рубеже XVIII-XIX вв. | Р. Гук | И. П. Кулибин | К. Шапп | Ж. Шато |
4 | Создатель первого электрического телеграфа | П. Л. Шил-линг | А. А. Бетанкур | Г. Гальвани | С. Т. Земмеринг |
5 | Начало эпохи электрических средств связи | 1809 | 1828 | 1832 | 1837 |
6 | Создатель первого печатающего телеграфа | Ч. Уитстон | В. Кук | С. Морзе | Д. Юз |
7 | Дуплексное телеграфирование – это | телеграфирование в одну сторону | Поочередное телегра-фирование по разным направлениям | Одновремен-ное телеграфирование по двум встречным направлениям | Многока-нальное телегра-фирование |
8 | Создатель одного из наиболее распространенных аппаратов многократного телеграфирования | С. Морзе | Э. Бодо | Б. С. Якоби | Д. Юз |
9 | Изобретатель, предложивший один из первых проектов частотного телеграфирования | З. Я. Слонимский | Г. Морозов | И. Х. Швейгер | Д. Юз |
10 | Дата соединения электрическим телеграфом Европы и Америки | 1850 | 1852 | 1857 | 1866 |
studfile.net
Первая телеграфная станция в России появилась — в Санкт-Петербурге. Всё о телеграфе
Ещё в древние времена люди пользовались разными простыми видами сигнализации, чтобы быстро передать важную информацию. Зажжённые огни на возвышенностях, либо дым от костров оповещали о приближении врагов, или о надвигающемся бедствии. Кстати, лайфхак: этот способ и в наше время используют заблудившиеся в лесу.
Некоторые народы, для передачи информации о чём-то происходящем нехорошем или о том, что им угрожает, использовали ударные и духовые инструменты, например там-тамы и другие барабаны, а также охотничий рог. Другие передавали сообщения с помощью отражённого солнечного света зеркал. В этом случае система связи получила название «гелиограф», который можно считать зачинателем светового телеграфа.
Создание телеграфной связи в мире
Семафорный телеграф
Систему передачи информации при помощи светового сигнала создал Клод Шапп в 1792 году во Франции — «оптический телеграф», который представлял собой цепь типовых строений, располагавшихся в пределах видимости друг друга. На крышах размещались шесты с подвижными поперечинами — семафоры. С помощью тросов ими управляли операторы, находившиеся внутри строений.
Сообщения передавались быстрее, чем их могли доставлять гонцы, и семафоры обеспечивали передачу сообщений по всему региону. Безусловно, по сравнению с дымовыми сигналами и маяками, семафоры передавали информацию с большей точностью.
Шапп создал специальную таблицу кодов, где каждой букве алфавита соответствовала определённая фигура, образуемая семафором, в зависимости от положений поперечных брусьев относительно опорного шеста. Система Шаппа позволяла передавать сообщения на скорости два слова в минуту.
Клод Шапп выбрал 76 наиболее чётких и отличающихся друг от друга фигур, каждая из которых обозначала определённую букву, цифру или знак. Границы линеек оснащались фонарями, что позволяло передавать сообщения и в тёмное время суток. Только во Франции к середине XIX века протяженность оптических телеграфных линий составляла 4828 км.
Систему Шаппа усовершенствовал также французский изобретатель Пьер Шато, и именно она до сих пор считается самой эффективной системой семафорного типа. Так, вместо отдельных букв и знако
