Представление о магнитном поле / Habr

Мы все знаем, что такое постоянные магниты. Магниты – это металлические тела, притягивающиеся к другим магнитам и к некоторым металлам. То, что располагается вокруг магнита и взаимодействует с окружающими предметами (притягивает или отталкивает некоторые из них), называется магнитным полем.

Источником любого магнитного поля являются движущиеся заряженные частицы. А направленное движение заряженных частиц называется электрическим током. То есть, любое магнитное поле вызывается исключительно электрическим током.

За направление электрического тока принимают направление движения положительно заряженных частиц. Если же движутся отрицательные заряды, то направление тока считается обратным движению таких зарядов. Представьте себе, что по кольцевой трубе течет вода. Но мы будем считать, что некий «ток» при этом движется в противоположном направлении. Электрический ток обозначается буквой I.

В металлах ток образуется движением электронов – отрицательно заряженных частиц. На рисунке ниже, электроны движутся по проводнику справа налево. Но считается, что электрический ток направлен слева направо.


Это произошло потому, что когда начали изучение электрические явления, не было известно, какими именно носителями чаще всего переносится ток.

Если мы посмотрим на этот проводник с левой стороны, так, чтобы ток шел «от нас», то магнитное поле этого тока будет направлено вокруг него по часовой стрелке.

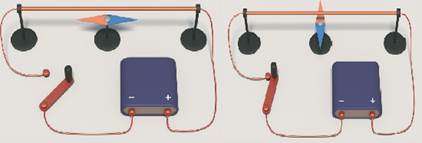

Если рядом с этим проводником расположить компас, то его стрелка развернется перпендикулярно проводнику, параллельно «силовым линиям магнитного поля» — параллельно черной кольцевой стрелке на рисунке.

Если мы возьмем шарик, имеющий положительный заряд (имеющий дефицит электронов) и бросим его вперед, то вокруг этого шарика появится точно такое же кольцевое магнитное поле, закручивающееся вокруг него по часовой стрелке.


Ведь здесь тоже имеет место направленное движение заряда. А направленное движение зарядов есть электрический ток. Если есть ток, вокруг него должно быть магнитное поле.

Движущийся заряд (или множество зарядов – в случае электрического тока в проводнике) создает вокруг себя «тоннель» из магнитного поля. Стенки этого «тоннеля» «плотнее» вблизи движущего заряда. Чем дальше от движущегося заряда, тем слабее напряженность («сила») создаваемого им магнитного поля. Тем слабее реагирует на это поле стрелка компаса.

Закономерность распределение напряженности магнитного поля вокруг его источника такая же, как закономерность распределения электрического поля вокруг заряженного тела – она обратно пропорциональна квадрату расстояния до источника поля.

Если положительно заряженный шарик перемещается по кругу, то кольца магнитных полей, образующихся вокруг него по мере его движения, суммируются, и мы получим магнитное поле, направленное перпендикулярно плоскости, в которой перемещается заряд:


Магнитный «тоннель» вокруг заряда оказывается свернутым в кольцо и напоминает по форме тор (бублик).

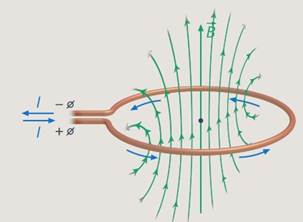

Такой же эффект получается, если свернуть в кольцо проводник с током. Проводник с током, свернутый в многовитковую катушку называется электромагнитом. Вокруг катушки складываются магнитные поля движущихся в ней заряженных частиц — электронов.

А если заряженный шарик вращать вокруг его оси, то у него появится магнитное поле, как у Земли, направленное вдоль оси вращения. В данном случае током, вызывающим появление магнитного поля, является круговое движение заряда вокруг оси шарика – круговой электрический ток.


Здесь, по сути, происходит то же самое, что и при движении шарика по кольцевой орбите. Только радиус этой орбиты уменьшен до радиуса самого шарика.

Все сказанное выше справедливо и для шарика заряженного отрицательно, но его магнитное поле будет направлено в противоположную сторону.

Данный эффект был обнаружен в опытах Роуланда и Эйхенвальда. Эти господа регистрировали магнитные поля вблизи вращающихся заряженных дисков: рядом с этими дисками начинала отклоняться стрелка компаса. Направления магнитных полей в зависимости от знака заряда дисков и направления их вращения, показаны на рисунке:


При вращении незаряженного диска, магнитные поля не обнаруживались. Не было магнитных полей и вблизи неподвижных заряженных дисков.

Модель магнитного поля движущегося заряда


Чтобы запомнить направление магнитного поля движущегося положительного заряда, мы представим себя на его месте. Поднимем правую руку вверх, затем укажем ею направо, затем опустим ее вниз, затем укажем влево и вернем руку в исходное положение – вверх. Затем повторим это движение. Наша рука описывает круги по часовой стрелке. Теперь начнем движение вперед, продолжая вращать рукой. Движение нашего тела – аналог движения положительного заряда, а вращение руки по часовой стрелке – аналог магнитного поля заряда.

Теперь представьте себе, что вокруг нас находится тонкая и прочная эластичная паутина, похожая на струны пространства, которые мы рисовали, создавая модель электрического поля.


Когда мы движемся сквозь эту трехмерную «паутину», из-за вращения руки, она, деформируясь, смещается по часовой стрелке, образуя подобие спирали, словно бы наматываясь в катушку вокруг заряда.
Сзади, за нами, «паутина» восстанавливает свою правильную структуру. Примерно так можно представлять себе магнитное поле положительного заряда, движущегося прямо.

А теперь попробуйте двигаться не прямо вперед, а по кругу, например, поворачивая при ходьбе налево, при этом вращая рукой по часовой стрелке. Представьте себе, что вы движетесь через нечто, напоминающее желе. Из-за вращения вашей руки, внутри круга, по которому вы движетесь, «желе» будет смещаться вверх, образуя горб над центром круга. А под центром круга, образуется впадина из-за того, что часть желе сместилось вверх. Так можно представлять себе формирование северного (горб сверху) и южного (впадина снизу) полюсов при движении заряда по кольцу или его вращения.


Если при ходьбе вы будете поворачивать направо, то «горб» (северный полюс) сформируется снизу.

Аналогично можно сформировать представление о магнитном поле движущегося отрицательного заряда. Только вращать рукой нужно в противоположную сторону – против часовой стрелки. Соответственно, магнитное поле будет направлено в противоположную сторону. Просто каждый раз следите за тем, в какой сторону ваша рука выталкивает «желе».

Такая модель наглядно демонстрирует то, почему северный полюс одного магнита притягивается к южному полюсу другого магнита: «горб» одного из магнитов втягивается во «впадину» второго магнита.


И еще эта модель показывает, почему не существуют отдельных северных и южных полюсов магнитов, как бы мы их не разрезали – магнитное поле представляет собой вихревую (замкнутую) «деформацию пространства» вокруг траектории движущегося заряда.

Спин


У электрона было обнаружено магнитное поле, такое, какое у него должно быть в том случае, если бы он был шариком, вращающимся вокруг своей оси. Это магнитное поле назвали спином (от английского to spin — вращаться).

Кроме того, у электрона существует еще и орбитальный магнитный момент. Ведь электрон не только «вращается», но движется по орбите вокруг ядра атома. А движение заряженного тела порождает магнитное поле. Так как электрон заряжен отрицательно, магнитное поле, вызванное его движением по орбите, будет выглядеть так:


Если направление магнитного поля, вызванного движением электрона по орбите, совпадает с направлением магнитного поля самого электрона (его спином), эти поля складываются и усиливаются. Если же эти магнитные поля направлены в разные стороны, они вычитаются и ослабляют друг друга.
Кроме того, могут суммироваться или вычитаться друг из друга магнитные поля других электронов атома. Этим объясняется наличие или отсутствие магнетизма (реакции на внешнее магнитное поле или наличие собственного магнитного поля) некоторых веществ.

Эта статья — отрывок из книги об азах химии. Сама книга здесь:
sites.google.com/site/kontrudar13/himia

UPD: Материал предназначен, в первую очередь, для школьников средних классов. Возможно, Хабр не место для подобных вещей, Но где место? Нет его.

Напряжённость магнитного поля — Википедия

Материал из Википедии — свободной энциклопедии

Напряжённость магни́тного по́ля

— векторная физическая величина, равная разности вектора магнитной индукции B и вектора намагниченности M. Обычно обозначается символом Н.

В Международной системе единиц (СИ):

H=1μ0B−M,{\displaystyle \mathbf {H} ={\frac {1}{\mu _{0}}}\mathbf {B} -\mathbf {M} ,}

где μ0{\displaystyle \mu _{0}} — магнитная постоянная.

В системе СГС:

H=B−4πM.{\displaystyle \mathbf {H} =\mathbf {B} -4\pi \mathbf {M} .}

В простейшем случае изотропной (по магнитным свойствам) среды и в приближении достаточно низких частот, намагниченность M зависит линейно от приложенного магнитного поля с индукцией B:

M=αB.{\displaystyle \mathbf {M} =\alpha \mathbf {B} .}

Однако исторически принято эту линейную зависимость описывать не коэффициентом α{\displaystyle \alpha }, а использовать связанные величины — магнитную восприимчивость χ{\displaystyle \chi } или магнитную проницаемость μ{\displaystyle \mu }:

M=χ1+4πχB=μ−14πμB.{\displaystyle \mathbf {M} ={\frac {\chi }{1+4\pi \chi }}\mathbf {B} ={\frac {\mu -1}{4\pi \mu }}\mathbf {B} .}

В системе СГС напряжённость магнитного поля измеряется в эрстедах (Э), в системе СИ — в амперах на метр (А/м). В технике эрстед постепенно вытесняется единицей СИ — ампером на метр.

1 Э = 1000/(4π) А/м ≈ 79,5775 А/м.

1 А/м = 4π/1000 Э ≈ 0,01256637 Э.

В вакууме (или в отсутствие среды, способной к магнитной поляризации, а также в случаях, когда последняя пренебрежима) напряжённость магнитного поля (Н) совпадает с вектором магнитной индукции (B) с точностью до коэффициента, равного 1 в СГС и μ0{\displaystyle \mu _{0}} в СИ.

В магнетиках (магнитных средах) напряжённость магнитного поля имеет физический смысл «внешнего» поля, то есть совпадает (быть может, в зависимости от принятых единиц измерения, с точностью до постоянного коэффициента, как, например, в системе СИ, что общего смысла не меняет) с таким вектором магнитной индукции, какой «был бы, если магнетика не было».

Например, если поле создаётся катушкой с током, в которую вставлен железный сердечник, то напряжённость магнитного поля H внутри сердечника совпадает (в СГС точно, а в СИ — с точностью до постоянного размерного коэффициента) с вектором магнитной индукции

B0 поля, которое было бы создано этой катушкой при отсутствии сердечника. B0 в принципе может быть рассчитан исходя из геометрии катушки и тока в ней, без всякой дополнительной информации о материале сердечника и его магнитных свойствах.

При этом надо иметь в виду, что более фундаментальной характеристикой магнитного поля является вектор магнитной индукции B. Именно он определяет силу действия магнитного поля на движущиеся заряженные частицы и токи, а также может быть непосредственно измерен, в то время как напряжённость магнитного поля H можно рассматривать скорее как вспомогательную величину (хотя рассчитать её, по крайней мере, в статическом случае, проще, в чём состоит её ценность: ведь H создает так называемые свободные токи, которые сравнительно легко непосредственно измерить, а трудно измеримые связанные токи — то есть токи молекулярные и т. п. — учитывать не надо).

Правда, в обычно используемое выражение для энергии магнитного поля (в среде) B и H входят почти равноправно, но надо иметь в виду, что в эту энергию включена и энергия, затраченная на поляризацию среды, а не только энергия собственно поля

[1]. Энергия магнитного поля как такового выражается только через фундаментальную величину B. Тем не менее видно, что величина H феноменологическая и тут весьма удобна.

  1. ↑ Для иллюстрации раскроем выражение для плотности энергии поля в среде wsubst{\displaystyle w_{subst}} в случае линейной связи намагниченности от напряженности магнитного поля M=χH.{\displaystyle \mathbf {M} =\chi \mathbf {H} .} В системе СИwsubst=12H⋅B=12(1μ0B−M)⋅B=12μ0B2−12M⋅B,{\displaystyle w_{subst}={\frac {1}{2}}\mathbf {H} \cdot \mathbf {B} ={\frac {1}{2}}({\frac {1}{\mu _{0}}}\mathbf {B} -\mathbf {M} )\cdot \mathbf {B} ={\frac {1}{2\mu _{0}}}\mathbf {B} ^{2}-{\frac {1}{2}}\mathbf {M} \cdot \mathbf {B} ,}где первый член — энергия магнитного поля, второй — энергия взаимодействия поля со средой (например, с магнитными диполями парамагнетика).
  • Иродов И. Е. Основные законы электромагнетизма. — 2-е, стереотипное. — Москва: Высшая школа, 1991.

Магнитное поле и его свойства

Магнитное поле это материя, которая возникает вокруг источников электрического тока, а также вокруг постоянных магнитов. В пространстве магнитное поле отображается как совокупление сил, которые способны оказать воздействие на намагниченные тела. Это действие объясняется наличием движущих разрядов на молекулярном уровне.
магнитное поле и его свойства
Магнитное поле формируется только вокруг электрических зарядов, которые находятся в движении. Именно поэтому магнитное и электрическое поле являются, неотъемлемыми и вместе формируют электромагнитное поле. Компоненты магнитного поля взаимосвязаны и воздействуют друг на друга, изменяя свои свойства.

Свойства магнитного поля:
1. Магнитное поле возникает под воздействие движущих зарядов электрического тока.
2. В любой своей точке магнитное поле характеризуется вектором физической величины под названием магнитная индукция, которая является силовой характеристикой магнитного поля.
3. Магнитное поле может воздействовать только на магниты, на токопроводящие проводники и движущиеся заряды.
4. Магнитное поле может быть постоянного и переменного типа
5. Магнитное поле измеряется только специальными приборами и не может быть воспринятым органами чувств человека.
6. Магнитное поля является электродинамическим, так как порождается только при движении заряженных частиц и оказывает влияние только на заряды, которые находятся в движении.
7. Заряженные частицы двигаются по перпендикулярной траектории.

Размер магнитного поля зависит от скорости изменения магнитного поля. Соответственно этому признаку существуют два вида магнитного поля: динамичное магнитное поле и гравитационное магнитное поле. Гравитационное магнитное поле возникает только вблизи элементарных частиц и формируется в зависимости от особенностей строения этих частиц.

Магнитный момент
возникает в том случае, когда магнитное поле воздействует на токопроводящую раму. Другими словами, магнитный момент это вектор, который расположен на ту линию, которая идет перпендикулярно раме.

Магнитное поле можно изобразить графически с помощью магнитных силовых линий. Эти линии проводятся в таком направлении, так чтобы направление сил поля совпало с направлением самой силовой линии. Магнитные силовые линии являются непрерывными и замкнутыми одновременно.

Направление магнитного поля определяется с помощью магнитной стрелки. Силовые линии определяют также полярность магнита, конец с выходом силовых линий это северный полюс, а конец, с входом этих линий, это южный полюс.

Очень удобно наглядно оценить магнитное поле с помощью обычных железных опилок и листка бумаги.
Если мы на постоянный магнит положим лист бумаги, а сверху насыпим опилок, то частички железа выстроятся соответственно силовым линиям магнитного поля.

Направление силовых линий для проводника удобно определять по знаменитому правилу буравчика или правилу правой руки. Если мы обхватим проводник рукой так, чтобы большой палец смотрел по направлению тока(от плюса к минусу), то 4 оставшиеся пальцы покажут нам направление силовых линий магнитного поля.
правило правой руки для магнитного поля
А направление силы Лоренца - силы, с которой действует магнитное поле на заряженную частицу или проводник с током, по правилу левой руки.
Если мы расположим левую руку в магнитном поле так, что 4 пальца смотрели по направлению тока в проводнике , а силовые линии входили в ладонь, то большой палец укажет направление силы Лоренца, силы действующей на проводник помещенный в магнитное поле.
правило левой руки для магнитного поля

На этом собственно всё. Появившиеся вопросы обязательно задавайте в комментариях.

Заметка: учите инглиш? - рейтинг школ английского языка (http://www.schoolrate.ru/) будет вам полезен при выборе.


Если материал был полезен, вы можете отправить донат или поделиться данным материалом в социальных сетях:

Магнитное поле. Источники и свойства. Правила и применение

При подключении к двум параллельным проводникам электрического тока, они будут притягиваться или отталкиваться, в зависимости от направления (полярности) подключенного тока. Это объясняется явлением возникновения материи особого рода вокруг этих проводников. Эта материя называется магнитное поле (МП). Магнитной силой называется сила, с которой проводники действуют друг на друга.

Теория магнетизма возникла еще в древности, в античной цивилизации Азии. В Магнезии в горах нашли особую породу, куски которой могли притягиваться между собой. По названию места эту породу назвали «магнетиками». Стержневой магнит содержит два полюса. На полюсах особенно сильно обнаруживаются его магнитные свойства.

Магнит, висящий на нитке, своими полюсами будет показывать стороны горизонта. Его полюса будут повернуты на север и юг. На таком принципе действует устройство компаса. Разноименные полюсы двух магнитов притягиваются, а одноименные отталкиваются.

Ученые обнаружили, что намагниченная стрелка, находящаяся возле проводника, отклоняется при прохождении по нему электрического тока. Это говорит о том, что вокруг него образуется МП.

Магнитное поле оказывает влияние на:
  • Перемещающиеся электрические заряды.
  • Вещества, называемые ферромагнетиками: железо, чугун, их сплавы.

Постоянные магниты – тела, имеющие общий магнитный момент заряженных частиц (электронов).

1 — Южный полюс магнита
2 — Северный полюс магнита
3 — МП на примере металлических опилок
4 — Направление магнитного поля

Силовые линии появляются при приближении постоянного магнита к бумажному листу, на который насыпан слой железных опилок. На рисунке четко видны места полюсов с ориентированными силовыми линиями.

Источники магнитного поля
  • Электрическое поле, меняющееся во времени.
  • Подвижные заряды.
  • Постоянные магниты.

С детства нам знакомы постоянные магниты. Они использовались в качестве игрушек, которые притягивали к себе различные металлические детали. Их прикрепляли к холодильнику, они были встроены в различные игрушки.

Электрические заряды, которые находятся в движении, чаще всего имеют больше магнитной энергии, по сравнению с постоянными магнитами.

Свойства
  • Главным отличительным признаком и свойством магнитного поля является относительность. Если неподвижно оставить заряженное тело в некоторой системе отсчета, а рядом расположить магнитную стрелку, то она укажет на север, и при этом не «почувствует» постороннего поля, кроме поля земли. А если заряженное тело начать двигать возле стрелки, то вокруг тела появится МП. В результате становится ясно, что МП формируется только при передвижении некоторого заряда.
  • Магнитное поле способно воздействовать и влиять на электрический ток. Его можно обнаружить, если проконтролировать движение заряженных электронов. В магнитном поле частицы с зарядом отклонятся, проводники с протекающим током будут перемещаться. Рамка с подключенным питанием тока станет поворачиваться, а намагниченные материалы переместятся на некоторое расстояние. Стрелка компаса чаще всего окрашивается в синий цвет. Она является полоской намагниченной стали. Компас ориентируется всегда на север, так как у Земли есть МП. Вся планета – это как большой магнит со своими полюсами.

Магнитное поле не воспринимается человеческими органами, и может фиксироваться только особыми приборами и датчиками. Оно бывает переменного и постоянного вида. Переменное поле обычно создается специальными индукторами, которые функционируют от переменного тока. Постоянное поле формируется неизменным электрическим полем.

Основные правила
Правило буравчика

Силовая линия изображается в плоскости, которая расположена под углом 900 к пути движения тока таким образом, чтобы в каждой точке сила была направлена по касательной к линии.

Чтобы определить направление магнитных сил, нужно вспомнить правило буравчика с правой резьбой.

Буравчик нужно расположить по одной оси с вектором тока, рукоятку вращать таким образом, чтобы буравчик двигался в сторону его направления. В этом случае ориентация линий определится вращением рукоятки буравчика.

Правило буравчика для кольца

Поступательное перемещение буравчика в проводнике, выполненном в виде кольца, показывает, как ориентирована индукция, вращение совпадает с течением тока.

Силовые линии имеют свое продолжение внутри магнита и не могут быть разомкнутыми.

Магнитное поле разных источников суммируются между собой. При этом они создают общее поле.

Магниты с одинаковыми полюсами отталкиваются, а с разными – притягиваются. Значение силы взаимодействия зависит от удаленности между ними. При приближении полюсов сила возрастает.

Параметры магнитного поля
  • Сцепление потоков (Ψ).
  • Вектор магнитной индукции (В).
  • Магнитный поток (Ф).

Интенсивность магнитного поля вычисляется размером вектора магнитной индукции, которая зависит от силы F, и формируется током I по проводнику, имеющему длину l: В = F / (I * l).

Магнитная индукция измеряется в Тесла (Тл), в честь ученого, изучавшего явления магнетизма и занимавшегося их методами расчета. 1 Тл равна индукции магнитного потока силой 1 Н на длине 1 м прямого проводника, находящегося под углом 900 к направлению поля, при протекающем токе в один ампер:

1 Тл = 1 х Н / (А х м).
Правило левой руки

Правило находит направление вектора магнитной индукции.

Если ладонь левой руки разместить в поле, чтобы линии магнитного поля входили в ладонь из северного полюса под 900, а 4 пальца разместить по течению тока, большой палец покажет направление магнитной силы.

Если проводник находится под другим углом, то сила будет прямо зависеть от тока и проекции проводника на плоскость, находящуюся под прямым углом.

Сила не зависит от вида материала проводника и его сечения. Если проводник отсутствует, а заряды движутся в другой среде, то сила не изменится.

При направлении вектора магнитного поля в одну сторону одной величины, поле называется равномерным. Различные среды влияют на размер вектора индукции.

Магнитный поток

Магнитная индукция, проходящая по некоторой площади S и ограниченная этой площадью, является магнитным потоком.

Если площадь имеет наклон на некоторый угол α к линии индукции, магнитный поток снижается на размер косинуса этого угла. Наибольшая его величина образуется при нахождении площади под прямым углом к магнитной индукции:

Ф = В * S.

Магнитный поток измеряется в такой единице, как «вебер», который равен протеканием индукции величиной 1 Тл по площади в 1 м2.

Потокосцепление

Такое понятие применяется для создания общего значения магнитного потока, который создан от некоторого числа проводников, находящихся между магнитными полюсами.

В случае, когда одинаковый ток I протекает по обмотке с количеством витков n, общий магнитный поток, образованный всеми витками, является потокосцеплением.

Потокосцепление Ψ измеряется в веберах, и равно: Ψ = n * Ф.

Магнитные свойства

Магнитная проницаемость определяет, насколько магнитное поле в определенной среде ниже или выше индукции поля в вакууме. Вещество называют намагниченным, если оно образует свое магнитное поле. При помещении вещества в магнитное поле у него появляется намагниченность.

Ученые определили причину, по которой тела получают магнитные свойства. Согласно гипотезе ученых внутри веществ есть электрические токи микроскопической величины. Электрон обладает своим магнитным моментом, который имеет квантовую природу, движется по некоторой орбите в атомах. Именно такими малыми токами определяются магнитные свойства.

Если токи движутся беспорядочно, то магнитные поля, вызываемые ими, самокомпенсируются. Внешнее поле делает токи упорядоченными, поэтому формируется магнитное поле. Это является намагниченностью вещества.

Различные вещества можно разделить по свойствам взаимодействия с магнитными полями. Их разделяют на группы:
  • Парамагнетики – вещества, имеющие свойства намагничивания в направлении внешнего поля, обладающие низкой возможностью магнетизма. Они имеют положительную напряженность поля. К таким веществам относят хлорное железо, марганец, платину и т. д.
  • Ферримагнетики – вещества с неуравновешенными по направлению и значению магнитными моментами. В них характерно наличие некомпенсированного антиферромагнетизма. Напряженность поля и температура влияет на их магнитную восприимчивость (различные оксиды).
  • Ферромагнетики – вещества с повышенной положительной восприимчивостью, зависящей от напряженности и температуры (кристаллы кобальта, никеля и т. д.).
  • Диамагнетики – обладают свойством намагничивания в противоположном направлении внешнего поля, то есть, отрицательное значение магнитной восприимчивости, не зависящая от напряженности. При отсутствии поля у этого вещества не будет магнитных свойств. К таким веществам относятся: серебро, висмут, азот, цинк, водород и другие вещества.
  • Антиферромагнетики – обладают уравновешенным магнитным моментом, вследствие чего образуется низкая степень намагничивания вещества. У них при нагревании осуществляется фазовый переход вещества, при котором возникают парамагнитные свойства. При снижении температуры ниже определенной границы, такие свойства появляться не будут (хром, марганец).
Рассмотренные магнетики также классифицируются еще по двум категориям:
  • Магнитомягкие материалы. Они обладают низкой коэрцитивной силой. При маломощных магнитных полях они могут войти в насыщение. При процессе перемагничивания у них наблюдаются незначительные потери. Вследствие этого такие материалы используются для производства сердечников электрических устройств, функционирующих на переменном напряжении (асинхронный электродвигатель, генератор, трансформатор).
  • Магнитотвердые материалы. Они обладают повышенной величиной коэрцитивной силы. Чтобы их перемагнитить, потребуется сильное магнитное поле. Такие материалы используются в производстве постоянных магнитов.

Магнитные свойства различных веществ находят свое использование в технических проектах и изобретениях.

Магнитные цепи

Объединение нескольких магнитных веществ называется магнитной цепью. Они являются подобием электрических цепей и определяются аналогичными законами математики.

На базе магнитных цепей действуют электрические приборы, индуктивности, трансформаторы. У функционирующего электромагнита поток протекает по магнитопроводу, изготовленному из ферромагнитного материала и воздуху, который не является ферромагнетиком. Объединение этих компонентов является магнитной цепью. Множество электрических устройств в своей конструкции содержат магнитные цепи.

Похожие темы:

Что такое магнитное поле: источники магнитных полей

В данной статье вы узнаете что такое магнитное поле, как его измерить, а так же поговорим про источники магнитных полей и подробно рассмотрим закон Био-Савара-Лапласа.

Определение магнитного поля

Магнитное поле связано с понятием магнитной силы. Знание магнитного поля вокруг объекта (а также внутри него) позволяет нам определить величину силы, действующей на движущийся заряд или магнит, помещенный в его окружение.

Большинство из вас точно знают о магнетизме и знают, что два намагниченных объекта взаимодействуют друг с другом. Мы знаем, что когда мы объединяем два магнита, в зависимости от их взаимного расположения, я могу притягивать (когда противоположные полюса находятся близко друг к другу) или отталкивать (когда одинаковые полюса близко друг к другу). Зная поле от одного магнита и положение другого, вы можете точно рассчитать эту силу. Магнитное поле чаще всего представлено графически одним из двух способов:

  1. Магнитное поле, с математической точки зрения, является векторным полем . Это означает, что каждой точке пространства назначен вектор, который мы можем проиллюстрировать стрелкой с правильным направлением и длиной. Направление говорит нам, как бы подходила стрелка магнита, расположенная в данной точке, тогда как длина пропорциональна величине силы, которая будет действовать на находящийся там объект. Желая «увидеть» магнитное поле, мы могли бы просто положить множество крошечных компасов вокруг исследуемого магнита и наблюдать за расположением их стрелок. Тем не менее, мы должны помнить, что это не даст нам информацию о значении поля (насколько оно сильное), а только о его направлении.
векторы поля от прямоугольного магнита

2. Другой способ проиллюстрировать магнитное поле — это использовать силовые линии . Вместо того, чтобы рисовать много маленьких стрелок, в этом случае мы используем непрерывные линии. Насколько плотно мы их рисуем, зависит от нас.

силовые линии от прямоугольного магнита

Линии поля характеризуются следующими свойствами:

  • Магнитные силовые линии никогда не пересекаются.
  • Плотность линий поля больше в областях, где поле сильнее. Таким образом, на основе чертежа вы можете узнать значение поля (насколько оно сильное) в данной точке.
  • Линии поля не заканчиваются и не начинаются в любой точке; они всегда образуют замкнутые петли, которые проходят через материал, являющийся источником поля.
  • Чтобы полностью проиллюстрировать магнитное поле, необходимо указать возврат, в котором вектор поля направлен в данную точку. Обычно это делается путем рисования стрелок на линиях стрелок. Однако есть еще один метод, который использует понятие полюсов. По историческим причинам область, из которой «выходят» силовые линии, называется Северным полюсом (N), а та, в которую они «входят» — Южным полюсом (S). В этом правиле линии всегда направлены с севера на юг. Буквы «N» и «S» обычно располагаются по краям магнита, но это всего лишь вопрос принятия — на самом деле ничто не отличает эти крайние точки.
  • Линии поля на самом деле легко показать. Обычно это делается с помощью железных опилок, разбросанных по поверхности (например, по листу бумаги) вокруг магнита. Каждый кусок металла ведет себя как маленький магнит с северным и южным полюсами (и, следовательно, также как магнитная стрелка). Опилки спонтанно удаляются друг от друга, потому что, будучи намагниченными, они отталкивают друг друга. В конечном итоге они образуют узор, представляющий магнитное поле (конечно, конечный эффект немного отличается, в зависимости от того, как распалась стружка, а также от их формы, массы и магнитных свойств).
Линии магнитного поля, изображенные с помощью железных опилок

Как измерить магнитное поле

В связи с тем, что магнитное поле является векторным полем, для того, чтобы полностью его описать, вам нужны как его интенсивность, так и направление. Направление поля относительно легко определить. Просто используйте компас — его стрелка установится в направлении магнитного поля Земли. Магнитные компасы известны и используются в навигации (с использованием магнитного поля Земли) с 11-го века. Измерение значений поля немного сложнее. Первые магнитометры появились только в 19 веке. Большинство из них были основаны на наблюдении за поведением электрона, помещенного в магнитное поле. Точные измерения слабых магнитных полей стали возможными только в 1988 году с открытием явления гигантского магнитосопротивления, которое наблюдалось в некоторых материалах со слоистой структурой. Это явление быстро нашло применение при конструировании жестких дисков, на которых сохраняются данные с компьютеров. Результат был значительным — емкость дисков увеличилась на целые порядки всего за несколько лет с момента появления новой технологии (примерно с 0,01 до 10 GB / см^2 ). Если вы хотите описать магнитное поле количественно (то есть, скажем, насколько оно сильное), мы должны указать, говорим ли мы о магнитной индукции В или о напряженности магнитного поля H. В системе СИ единицей магнитной индукции является тесла (символ T в честь Николы Теслы ). Значение магнитной индукции в теслах определяется величиной силы, которая будет влиять на нагрузку, движущуюся в исследуемом поле. Значение индукции магнитного поля, создаваемой средними магнитами на холодильник, составляет ~ 0,001 Т и магнитная индукция земного поля  5 * 10–5  Т. Другая, иногда используемая, единица — Гаусс (символ G). Преобразование единицы очень просто: 1 T = 10^4 G. На практике Гаусс часто используется, потому что поле магнитной индукции, равное 1 тесле, уже очень велико, и мы редко имеем дело с этим порядком величины. Альтернатива магнитной индукции В величина напряженности магнитного поля H. Оба, как векторы, направлены вдоль силовых линий, принимая другие значения внутри магнитных материалов. В некоторых сложных случаях величина H это полезно, но для наших целей B будет вполне достаточно.

Источники магнитных полей

Перейдем теперь к принципам, описывающим метод формирования магнитного поля в окрестности движущихся электрических зарядов и токов. Самая основная зависимость — это закон, описывающий величину и направление магнитного поля, создаваемого движущимся точечным зарядом. Этот закон будет использован позже для получения закона Био — Савара — Лапласа, закона Ампера, закона Гаусса для магнитного поля и создает полезную альтернативную формулировку взаимосвязи между магнитными полями и их источниками.

Экспериментально показано, что значение B снова пропорционально q и 1/r2. Однако направление вектора B НЕ находится на прямой линии между точечным источником и точкой поля. С другой стороны, он перпендикулярен плоскости, определяемой этой прямой и скорости заряда v. Кроме того, значение поля пропорционально синусу угла между этими двумя направлениями

Линии магнитного поля, изображенные с помощью железных опилок

Мы можем записать эту зависимость более компактным способом, используя произведение вектора v на единичный вектор. Мы получаем здесь окончательное выражение в поле B в виде

Линии магнитного поля, изображенные с помощью железных опилок

μ0 — магнитная проницаемость вакуума, которая имеет значение

Значение μ0 магнитной проницаемости вакуума

Когда мы изменяем угол наблюдения поля B на фиксированном расстоянии R от движущегося заряда, тогда изменения могут быть представлены как в анимации:

Иллюстрация изменения угла наблюдения поля B

Поверхности с одинаковым значением и направлением поля B вокруг движущейся нагрузки могут быть представлены в виде системы коаксиальных оболочек

Иллюстрация изменения угла наблюдения поля B

Конечно, не имеет значения, перемещается ли нагрузка относительно наблюдателя или наблюдатель относительно нагрузки. Простое объяснение вышесказанного:

Наэлектризованный кот создает магнитное поле B, когда он проходит мимо вас, а также когда вы проходите мимо спящего кота.

Поверхности с постоянным значением B могут быть представлены более ярко, как показано на анимации ниже

Иллюстрация изменения угла наблюдения поля B

В конце мы можем записать выражение для магнитной силы F, действующей между двумя нагрузками, точка движется относительно наблюдателя от скорости V и V’. Поскольку сила F будет силой Лоренца, в которой поле B исходит от движущегося груза, мы можем написать

Иллюстрация изменения угла наблюдения поля B

Таким образом, искомая сила выражается уравнением

Иллюстрация изменения угла наблюдения поля B

где r — расстояние между двумя движущимися грузами.

Магнитное поле проводника с током

В проводнике с током каждый движущийся электрон создает вокруг себя магнитную «оболочечную» систему. Поскольку эти оболочки расположены близко друг к другу, проводник окружен цилиндрическим полем B. Поверхности с постоянным значением B образуют систему, которая больше не требует оболочек, а только коаксиальных цилиндров.

Иллюстрация изменения угла наблюдения поля B

Направления тока I и вектора B, который генерирует этот ток, соответствуют правилу правой руки: большой палец указывает направление тока, а оставшиеся пальцы показывают, как поле B окружает направляющую

Иллюстрация изменения угла наблюдения поля B

Если проводник с током I делится на бесконечно короткие отрезки длиной d 1 , то в каждом из них заряд dq будет двигаться, а на расстоянии r, магнитное поле этого отрезка тока d, B будет

Иллюстрация изменения угла наблюдения поля B

Электромагнитное поле — Википедия

Электромагни́тное по́ле — фундаментальное физическое поле, взаимодействующее с электрически заряженными телами, а также с телами, имеющими собственные дипольные и мультипольные электрические и магнитные моменты. Представляет собой совокупность электрического и магнитного полей, которые могут, при определённых условиях, порождать друг друга, а по сути, являются одной сущностью, формализуемой через тензор электромагнитного поля.

Электромагнитное поле (и его изменение со временем) описывается в электродинамике в классическом приближении посредством системы уравнений Максвелла. При переходе от одной инерциальной системы отсчета к другой электрическое и магнитное поле в новой системе отсчета — каждое зависит от обоих — электрического и магнитного — в старой, и это ещё одна из причин, заставляющая рассматривать электрическое и магнитное поля как проявления единого электромагнитного поля.

В современной формулировке электромагнитное поле представлено тензором электромагнитного поля, компонентами которого являются три компонента напряжённости электрического поля и три компонента напряжённости магнитного поля (или — магнитной индукции)[~ 1], а также четырёхмерным электромагнитным потенциалом — в определённом отношении ещё более важным.

Действие электромагнитного поля на заряженные тела описывается в классическом приближении посредством силы Лоренца.

Квантовые свойства электромагнитного поля и его взаимодействия с заряженными частицами (а также квантовые поправки к классическому приближению) — предмет квантовой электродинамики, хотя часть квантовых свойств электромагнитного поля более или менее удовлетворительно описывается упрощённой квантовой теорией, исторически возникшей заметно раньше.

Возмущение электромагнитного поля, распространяющееся в пространстве, называется электромагнитной волной (электромагнитными волнами)[~ 2]. Любая электромагнитная волна распространяется в пустом пространстве (вакууме) с одинаковой скоростью — скоростью света (свет также является электромагнитной волной). В зависимости от длины волны электромагнитное излучение подразделяется на радиоизлучение, свет (в том числе инфракрасный и ультрафиолет), рентгеновское излучение и гамма-излучение.

Известные ещё со времён античности электричество и магнетизм до начала XIX в. считались явлениями, не связанными друг с другом, и рассматривались в разных разделах физики.

В 1819 г. датский физик Г. Х. Эрстед обнаружил, что проводник, по которому течёт электрический ток, вызывает отклонение стрелки магнитного компаса, расположенного вблизи этого проводника, из чего следовало, что электрические и магнитные явления взаимосвязаны.

Французский физик и математик А. Ампер в 1824 г. дал математическое описание взаимодействия проводника тока с магнитным полем (см. Закон Ампера).

В 1831 г. английский физик М. Фарадей экспериментально обнаружил и дал математическое описание явления электромагнитной индукции — возникновения электродвижущей силы в проводнике, находящемся под действием изменяющегося магнитного поля.

В 1864 г. Дж. Максвелл создаёт теорию электромагнитного поля, согласно которой электрическое и магнитное поля существуют как взаимосвязанные составляющие единого целого — электромагнитного поля. Эта теория с единой точки зрения объясняла результаты всех предшествующих исследований в области электродинамики, и, кроме того, из неё вытекало, что любые изменения электромагнитного поля должны порождать электромагнитные волны, распространяющиеся в диэлектрической среде (в том числе, в пустоте) с конечной скоростью, зависящей от диэлектрической и магнитной проницаемости этой среды. Для вакуума теоретическое значение этой скорости было близко к экспериментальным измерениям скорости света, полученным на тот момент, что позволило Максвеллу высказать предположение (впоследствии подтвердившееся), что свет является одним из проявлений электромагнитных волн.

Теория Максвелла уже при своем возникновении разрешила ряд принципиальных проблем электромагнитной теории, предсказав новые эффекты и дав надежную и эффективную математическую основу описанию электромагнитных явлений. Однако при жизни Максвелла наиболее яркое предсказание его теории — предсказание существования электромагнитных волн — не получило прямых экспериментальных подтверждений.

В 1887 г. немецкий физик Г. Герц поставил эксперимент, полностью подтвердивший теоретические выводы Максвелла. Его экспериментальная установка состояла из находящихся на некотором расстоянии друг от друга передатчика и приёмника электромагнитных волн, и фактически представляла собой исторически первую систему радиосвязи, хотя сам Герц не видел никакого практического применения своего открытия, и рассматривал его исключительно как экспериментальное подтверждение теории Максвелла.

В XX в. развитие представлений об электромагнитном поле и электромагнитном излучении продолжилось в рамках квантовой теории поля, основы которой были заложены великим немецким физиком Максом Планком. Эта теория, в целом завершенная рядом физиков около середины XX века, оказалась одной из наиболее точных физических теорий, существующих на сегодняшний день.

Во второй половине XX века (квантовая) теория электромагнитного поля и его взаимодействия была включена в единую теорию электрослабого взаимодействия и ныне входит в так называемую стандартную модель в рамках концепции калибровочных полей (электромагнитное поле является с этой точки зрения простейшим из калибровочных полей — абелевым калибровочным полем).

Электромагнитное поле с современной точки зрения есть безмассовое[~ 3] абелево[~ 4]векторное[~ 5]калибровочное[~ 6] поле. Его калибровочная группа — группа U(1).

Среди известных (не гипотетических) фундаментальных полей электромагнитное поле — единственное, относящееся к указанному типу. Все другие поля такого же типа (которые можно рассматривать, по крайней мере, чисто теоретически) — (были бы) полностью эквивалентны электромагнитному полю, за исключением, быть может, констант.

Физические свойства электромагнитного поля и электромагнитного взаимодействия — предмет изучения электродинамики, с классической точки зрения оно описывается классической электродинамикой, а с квантовой — квантовой электродинамикой. В принципе, первая является приближением второй, заметно более простым, но для многих задач — очень и очень хорошим.

В рамках квантовой электродинамики электромагнитное излучение можно рассматривать как поток фотонов. Частицей-переносчиком электромагнитного взаимодействия является фотон (частица, которую можно представить как элементарное квантовое возбуждение электромагнитного поля) — безмассовый векторный бозон. Фотон также называют квантом электромагнитного поля (подразумевая, что соседние по энергии стационарные состояния свободного электромагнитного поля с определённой частотой и волновым вектором различаются на один фотон).

Электромагнитное взаимодействие — это один из основных видов дальнодействующих фундаментальных взаимодействий, а электромагнитное поле — одно из фундаментальных полей.

Существует теория (входящая в Стандартную модель), объединяющая электромагнитное и слабое взаимодействие в одно — электрослабое. Также существуют теории, объединяющие электромагнитное и гравитационное взаимодействие (например, теория Калуцы-Клейна). Однако последняя, при её теоретических достоинствах и красоте, не является общепринятой (в смысле её предпочтительности), так как экспериментально не обнаружено её отличий от простого сочетания обычных теорий электромагнетизма и гравитации, а также теоретических преимуществ в степени, заставившей бы признать её особенную ценность. Это же (в лучшем случае) можно сказать пока и о других подобных теориях: даже лучшие из них, по меньшей мере, недостаточно разработаны, чтобы считаться вполне успешными.

Безопасность электромагнитных полей[править | править код]

В связи со всё большим распространением источников ЭМП в быту (СВЧ-печи, мобильные телефоны, теле-радиовещание) и на производстве (оборудование ТВЧ, радиосвязь), большое значение приобретают нормирование уровней ЭМП и изучение возможного влияния ЭМП на человека[1]. Нормирование уровней ЭМП проводится раздельно для рабочих мест и санитарно-селитебной зоны.

Контроль за уровнями ЭМП возложен на органы санитарного надзора и инспекцию электросвязи, а на предприятиях — на службу охраны труда.

Предельно-допустимые уровни ЭМП в разных радиочастотных диапазонах различны.

  1. ↑ Для вакуума, для которого формулируются фундаментальные уравнения, напряжённость магнитного поля и магнитная индукция — по сути одно и то же, хотя в некоторых системах единиц (в том числе в СИ) могут отличаться постоянным множителем и даже единицами измерения.
  2. ↑ Подразумевается распространение со слабым убыванием по интенсивности; в вакууме подразумевается убывание с расстоянием от источника медленнее, чем убывание статического (кулоновского) поля; плоская электромагнитная волна — пока приближение плоской волны верно и в пренебрежении поглощением (или в идеальном вакууме) — вообще не убывает по амплитуде, сферическая — убывает медленнее, чем соответственно напряженность или потенциал в законе Кулона.
  3. ↑ Параметр m (масса) в уравнении Клейна-Гордона для электромагнитного поля равен нулю (иначе говоря, это означает, что электромагнитный потенциал подчиняется — в определённой калибровке — просто волновому уравнению. С этим связан факт, что фотон (в вакууме) нельзя — как и любую безмассовую частицу — остановить, он всегда движется с одной и той же скоростью — скоростью света.
  4. ↑ В наиболее простой интерпретации это означает, что электромагнитное поле непосредственно не взаимодействует само с собой, то есть что электромагнитное не имеет электрического заряда. Фотон не может сам непосредственно излучить или поглотить другой фотон.
  5. ↑ При применении терминов в узком смысле калибровочными считаются только векторные поля; но мы, во всяком случае, обозначим здесь векторный характер электромагнитного поля явно.
  6. ↑ Калибровочным электромагнитное поле является при рассмотрении его во взаимодействии с электрически заряженными частицами; понятие калибровочного поля всегда подразумевает подобное взаимодействие (подобное в каком-то смысле; конкретный способ взаимодействия может заметно отличаться).
  1. Ю. А. Холодов. Мозг в электромагнитных полях. — М.: Наука, 1982. — P. 123. — (Человек и окружающая среда).

Магнитное поле постояннoго электрического тока. Видеоурок. Физика 11 Класс

Каждый из вас держал в руках магнит и знает его удивительное свойство: он на расстоянии взаимодействует с другим магнитом или с куском железа. Что есть такого в магните, что придает ему эти удивительные свойства? Можно ли самому сделать магнит? Можно, и что для этого нужно – вы узнаете из нашего урока. Забежим наперед: если взять простой железный гвоздь, он не будет обладать магнитными свойствами, но, если обмотать его проволокой и подключить ее к батарейке, мы получим магнит (см. рис. 1).

Рис. 1. Гвоздь, обмотанный проволокой и подключенный к батарейке

Оказывается, чтобы получить магнит, нужен электрический ток – движение электрического заряда. С движением электрического заряда связаны и свойства постоянных магнитов, таких как магнитики на холодильнике. Некого магнитного заряда, подобно электрическому, в природе не существует. Он и не нужен, достаточно движущихся электрических зарядов.

Прежде чем исследовать магнитное поле постоянного электрического тока, нужно договориться, как количественно описывать магнитное поле. Для количественного описания магнитных явлений необходимо ввести силовую характеристику магнитного поля. Векторная величина, количественно характеризующая магнитное поле, называется магнитной индукцией. Обозначается она обычно большой латинской буквой B, измеряется в тесла.

Магнитная индукции  – векторная величина, являющаяся силовой характеристикой магнитного поля в данной точке пространства. Направление магнитного поля определяется по аналогии с моделью электростатики, в которой поле характеризуется действием на пробный покоящийся заряд. Только здесь в качестве «пробного элемента» используется магнитная стрелка (продолговатый постоянный магнит). Такую стрелку вы видели в компасе. За направление магнитного поля в какой-либо точке принято направление, которое укажет северный полюс N магнитной стрелки после переориентации (см. рис. 2).

Рис. 2. Направление магнитного поля

Полную и наглядную картину магнитного поля можно получить, если построить так называемые силовые линии магнитного поля (см. рис. 3).

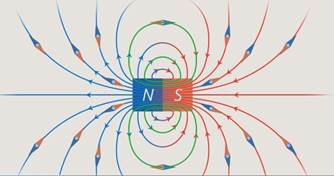

Рис. 3. Силовые линии магнитного поля постоянного магнита

Это линии, показывающие направление вектора магнитной индукции (то есть направления полюса N магнитной стрелки) в каждой точке пространства. С помощью магнитной стрелки, таким образом, можно получить картину силовых линии различных магнитных полей. Вот, например, картина силовых линий магнитного поля постоянного магнита (см. рис. 4).

Рис. 4. Силовые линии магнитного поля постоянного магнита

Магнитное поле существует в каждой точке, но линии мы изображаем на некотором расстоянии друг от друга. Это просто способ изображения магнитного поля, аналогично мы поступали с напряженностью электрического поля (см. рис. 5).

Рис. 5. Линии напряженности электрического поля

Чем более плотно нарисованы линии – тем больше модуль магнитной индукции в данной области пространства. Как видите (см. рис. 4), силовые линии выходят из северного полюса магнита и входят в южный полюс. Внутри магнита силовые линии поля также продолжаются. В отличие от силовых линий электрического поля, которые начинаются на положительных зарядах и заканчиваются на отрицательных, силовые линии магнитного поля замкнутые (см. рис. 6).

Рис. 6. Силовые линии магнитного поля замкнуты

Поле, силовые линии которого замкнуты, называется вихревым векторным полем. Электростатическое поле не является вихревым, оно потенциальное. Принципиальное различие вихревых и потенциальных полей в том, что работа потенциального поля на любом замкнутом пути равна нулю, для вихревого поля это не так. Земля тоже является огромным магнитом, она обладает магнитным полем, которое мы обнаруживаем с помощью стрелки компаса. Подробнее о магнитном поле Земли рассказано в ответвлении.

Наша планета Земля является большим магнитом, полюса которого находятся неподалеку от пересечения поверхности с осью вращения. Географически это Южный и Северный полюса. Именно поэтому стрелка в компасе, которая тоже является магнитом, взаимодействует с Землей. Она ориентируется таким образом, что один конец указывает на Северный полюс, а другой – на Южный (см. рис. 7).

Рис.7. Стрелка в компасе взаимодействует с Землей

Тот, который указывает на Северный полюс Земли, обозначили N, что означает North – в переводе с английского «Север». А тот, который указывает на Южный полюс Земли – S, что означает South – в переводе с английского «Юг». Так как притягиваются разноименные полюса магнитов, то северный полюс стрелки указывает на Южный магнитный полюс Земли (см. рис. 8).

Рис. 8. Взаимодействие компаса и магнитных полюсов Земли

Получается, что Южный магнитный полюс находится у Северного географического. И наоборот, Северный магнитный находится у Южного географического полюса Земли.

Теперь, познакомившись с моделью магнитного поля, исследуем поле проводника с постоянным током. Еще в XIX веке датский ученый Эрстед обнаружил, что магнитная стрелка взаимодействует с проводником, по которому течет электрический ток (см. рис. 9).

Рис. 9. Взаимодействие магнитной стрелки с проводником

Практика показывает, что в магнитном поле прямолинейного проводника с током магнитная стрелка в каждой точке будет устанавливаться по касательной к некоторой окружности. Плоскость этой окружности перпендикулярна проводнику с током, а ее центр лежит на оси проводника (см. рис. 10).

Рис. 10. Расположение магнитной стрелки в магнитном поле прямого проводника

Если изменить направление протекания тока по проводнику, то магнитная стрелка в каждой точке развернется в противоположную сторону (см. рис. 11).

Рис. 11. При изменении направления протекания электрического тока

То есть направление магнитного поля зависит от направления протекания тока по проводнику. Описать эту зависимость можно при помощи простого экспериментально установленного метода – правила буравчика:

если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения его ручки совпадает с направлением магнитного поля, создаваемого этим проводником (см. рис. 12).

Рис.12. Направление магнитного поля

Итак, магнитное поле проводника с током направлено в каждой точке по касательной к окружности, лежащей в плоскости, перпендикулярной проводнику. Центр окружности совпадает с осью проводника. Направление вектора магнитного поля в каждой точке связано с направлением тока в проводнике правилом буравчика. Опытным путем, при изменении силы тока и расстояния от проводника, установлено, что модуль вектора магнитной индукции пропорционален току  и обратно пропорционален расстоянию от проводника . Модуль вектора магнитной индукции поля, создаваемого бесконечным проводником с током, равен:

где  – коэффициент пропорциональности, который нередко встречается в магнетизме. Называется магнитной проницаемостью вакуума. Численно равен:



Для магнитных полей, как и для электрических, справедлив принцип суперпозиции. Магнитные поля, создаваемые разными источниками в одной точке пространства, складываются (см. рис. 13).

Рис. 13. Магнитные поля разных источников складываются

Суммарная силовая характеристика такого поля будет векторной суммой силовых характеристик полей каждого из источников. Величину магнитной индукции поля, создаваемого током в определенной точке, можно увеличить, если согнуть проводник в окружность. Это будет понятно, если рассмотреть магнитные поля небольших сегментов такого витка провода в точке, находящейся внутри этого витка. Например, в центре.

Сегмент, обозначенный , по правилу буравчика создает в ней поле, направленное вверх (см. рис. 14).

Рис. 14. Магнитное поле сегментов

Сегмент  аналогично создает в этой точке магнитное поле, направленное туда же. Аналогично и для других сегментов. Тогда суммарная силовая характеристика (то есть вектор магнитной индукции B) в этой точке будет суперпозицией силовых характеристик магнитных полей всех малых сегментов в этой и будет направлено вверх (см. рис. 15).

Рис. 15. Суммарная силовая характеристика в центре витка

Для произвольного витка, не обязательно в форме окружности, например для квадратной рамки (см. рис. 16), величина вектора  внутри витка будет, естественно, зависеть от формы, размеров витка и силы тока в нем, но направление вектора магнитной индукции всегда будет определяться таким же способом (как суперпозиция полей, создаваемых малыми сегментами).

Рис. 16. Магнитное поле сегментов квадратной рамки

Мы подробно описали определение направления поля внутри витка, но в общем случае его можно находить гораздо проще, по немного измененному правилу буравчика:

если вращать рукоятку буравчика в том направлении, куда течет ток в витке, то острие буравчика укажет направление вектора магнитной индукции внутри витка (см. рис. 17).

Рис. 17. Направление вектора магнитной индукции в витке

То есть теперь вращение рукоятки соответствует направлению тока, а перемещение буравчика – направлению поля. А не наоборот, как было в случае с прямым проводником. Если длинный проводник, по которому течет ток, свернуть в пружину, то это устройство будет представлять из себя множество витков. Магнитные поля каждого витка катушки по принципу суперпозиции будут складываться. Таким образом, поле, создаваемое катушкой в некоторой точке, будет суммой полей, создаваемых каждым из витков в этой точке. Картину силовых линий поля такой катушки вы видите на рис. 18.

Рис. 18. Силовые линии катушки

Такое устройство называется катушкой, соленоидом или электромагнитом. Нетрудно заметить, что магнитные свойства катушки будут такими же, как у постоянного магнита (см. рис. 19).

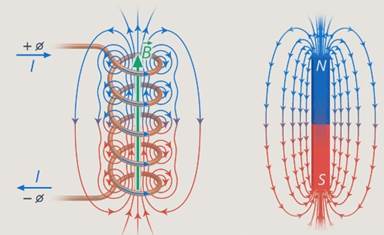

Рис. 19. Магнитные свойства катушки и постоянного магнита

Одна сторона катушки (которая на рисунке сверху) играет роль северного полюса магнита, а другая сторона – южного полюса. Такое устройство широко применяется в технике, потому что им можно управлять: оно становится магнитом только при включении тока в катушке. Обратите внимание, что линии магнитного поля внутри катушки почти параллельны, их плотность велика. Поле внутри соленоида очень сильное и однородное. Поле снаружи катушки неоднородно, оно намного слабее поля внутри и направлено в противоположную сторону. Направление магнитного поля внутри катушки определяется по правилу буравчика как для поля внутри одного витка. За направление вращения рукоятки мы принимаем направление тока, который течет по катушке, а перемещение буравчика указывает направление магнитного поля внутри нее (см. рис. 20).

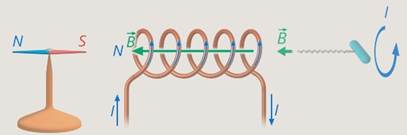

Рис. 20. Правило буравчика для катушки

Если поместить виток с током в магнитное поле, он будет переориентироваться, подобно магнитной стрелке. Момент силы, вызывающий поворот, связан c модулем вектора магнитной индукции в данной точке, площадью витка и силой тока в нем следующим соотношением:

Теперь нам становится понятно, откуда берутся магнитные свойства постоянного магнита: электрон, движущийся в атоме по замкнутой траектории, подобен витку с током, и, как и виток, он обладает магнитным полем. А, как мы увидели на примере катушки, множество витков с током, упорядоченных определенным образом, обладают сильным магнитным полем.

Поле, создаваемое постоянными магнитами, – результат движения зарядов внутри них. И эти заряды – электроны в атомах (см. рис. 21).

Рис. 21. Движение электронов в атомах

Объясним механизм его возникновения на качественном уровне. Как известно, электроны в атоме находятся в движении. Так вот, каждый электрон, в каждом атоме создает свое магнитное поле, таким образом, получается огромное количество магнитов размером с атом. У большинства веществ эти магниты и их магнитные поля ориентированы хаотично. Поэтому суммарное магнитное поле, создаваемое телом, равно нулю. Но есть вещества, у которых магнитные поля, создаваемые отдельными электронами, ориентированы одинаково (см. рис. 22).

Рис. 22. Магнитные поля ориентированы одинаково

Поэтому магнитные поля, создаваемые каждым электроном, складываются. В итоге тело из такого вещества обладает магнитным полем и является постоянным магнитом. Во внешнем магнитном поле отдельные атомы или группы атомов, обладающие, как мы выяснили, собственным магнитным полем, поворачиваются как стрелка компаса (см. рис. 23).

Рис. 23. Поворачивание атомов во внешнем магнитном поле

Если они до этого не были ориентированы в одну сторону и не образовывали сильное суммарное магнитное поле, то после упорядочивания элементарных магнитов их магнитные поля сложатся. И если после действия внешнего поля упорядоченность сохранится, вещество останется магнитом. Описанный процесс называется намагничиванием.

Обозначьте полюса источника тока, питающего соленоид при указанном на рис. 24 взаимодействии. Порассуждаем: соленоид, в котором течет постоянный ток, ведет себя подобно магниту.

Рис. 24. Источник тока

По рис. 24 видно, что магнитная стрелка ориентирована южным полюсом в сторону соленоида. Одноименные полюса магнитов отталкиваются друг от друга, а разноименные притягиваются. Отсюда следует, что левый полюс самого соленоида – северный (см. рис. 25).

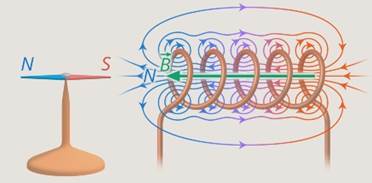

Рис. 25. Левый полюс соленоида северный

Линии магнитной индукции выходят из северного полюса и входят в южный. Значит, поле внутри соленоида направлено влево (см. рис. 26).

Рис. 26. Поле внутри соленоида направлено влево

Ну а направление поля внутри соленоида определяется по правилу буравчика. Мы знаем, что поле направлено влево – значит, представим, что буравчик вкручивается в этом направлении. Тогда его рукоятка будет указывать направление тока в соленоиде – справа налево (см. рис. 27).

Рис. 27. Направление тока в соленоиде

Направление тока определяется направлением перемещения положительного заряда. А положительный заряд перемещается от точки с большим потенциалом (положительный полюс источника) в точку с меньшим (отрицательный полюс источника). Следовательно, полюс источника, расположенный справа, – положительный, а слева – отрицательный (см. рис. 28).

Рис. 28. Определение полюсов источника

Задача 2

Рамка площадью 400  помещена в однородное магнитное поле индукцией 0,1 Тл так, что нормаль рамки перпендикулярна линиям индукции. При какой силе тока на рамку будет действовать вращающий момент 20  (см. рис. 29)?

Рис. 29. Рисунок к задаче 2

Порассуждаем: момент силы, вызывающий поворот, связан c модулем вектора магнитной индукции в данной точке, площадью витка и силой тока в нем следующим соотношением:

В нашем случае все необходимые данные имеются. Остается выразить искомую силу тока и рассчитать ответ:

Задача решена.



Список литературы

  1. Соколович Ю.А., Богданова Г.С. Физика: Справочник с примерами решения задач. – 2-е издание передел. – X.: Веста: Издательство «Ранок», 2005. – 464 с.
  2. Мякишев Г.Я. Физика: Учеб. для 11 кл. общеобразоват. учреждений. – М.: Просвещение, 2010.



Дополнительные рекомендованные ссылки на ресурсы сети Интернет

  1. Интернет портал «Гипермаркет знаний» (Источник)

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
