Анод, катод, положительный и отрицательный: основы химии батарей

04 мая 2020г.

В последнее время были совершены важные открытия в области аккумуляторных батарей (иногда называемых вторичными элементами), и большую часть этой работы можно отнести к разработке электромобилей. Эта работа помогла получить Нобелевскую химическую премию 2019 года за разработку литий-ионных аккумуляторов. Следовательно, термины «анод», «катод», «положительный» и «отрицательный» приобрели все большую важность.

В статьях о новых батарейных электродах и станциях циклирования батарей часто используются названия анод и катод без указания того, разряжается ли батарея или заряжается. Термины анод, катод, положительный и отрицательный не являются синонимами, их иногда можно спутать, что может привести к ошибкам.

Цель этой статьи — прояснить и четко определить эти разные термины.

Реакции окисления и восстановления

Реакция окисления является электрохимической реакцией, которая производит электроны.

Электрохимическая реакция, которая происходит на отрицательном элементе цинкового электрода никель-цинковой батареи во время разряда:


Zn + 4OH → Zn (OH) 2-4 + 2e


реакция окисления. Окисление — это потеря электронов.

Реакция восстановления — это электрохимическая реакция, которая потребляет электроны. Электрохимическая реакция, происходящая на положительной стороне литий-ионного аккумулятора во время разряда:


Li— xCoO2 + XLI++ Xe → LiCoO2


является реакцией восстановления. Сокращение — это выигрыш электронов.

Анод, катод

  • Анод — это электрод, в котором происходит реакция окисления. Потенциал анода, через который протекает ток, выше его равновесного потенциала: Ea (I)> EI = 0
    (рис. 1).
  • Катод — это электрод, в котором происходит реакция восстановления. Потенциал катода, через который протекает ток, ниже его равновесного потенциала: Ec (I) < EI = 0 (рис. 1).

Рис.1: (E
I≠0−EI=0) I > 0

Положительные и отрицательные электроды

Два электрода батареи или аккумулятора имеют разные потенциалы. Электрод с более высоким потенциалом упоминается как положительный, электрод с более низким потенциалом упоминается как отрицательный. Электродвижущая сила, эдс в V батареи — это разность потенциалов положительного и отрицательного электродов, когда батарея не работает.

Исследуя батарею

Разряд батареи

Во время разряда напряжение элемента U, разность между положительным и отрицательным, уменьшается (рис. 2, 3).

  • Потенциал положительного электрода E+I≠0 становится меньше его значения в состоянии покоя E
    +
    I = 0 : E+I≠0  → положительный электрод является катодом.
  • Потенциал отрицательного электрода EI≠0 становится больше его значения в состоянии покоя EI=0 : EI>0 > EI=0 → отрицательный электрод является анодом.

Рис. 2: Разряд и заряд батареи: слева — потенциальное изменение положительного и отрицательного электродов; справа — изменение напряжения батареи

Зарядка аккумулятора

Во время зарядки напряжение элемента U, разность между положительным и отрицательным, увеличивается (рис. 2, 3).

  • Потенциал положительного электрода E+I≠0 становится больше его значения в состоянии покоя E+I=0 : E+I>0 > E+I=0 → положительный электрод является анодом.
  • Потенциал отрицательного электрода EI≠0 становится меньше его значения в состоянии покоя E
    I=0 : EI<0  < EI=0 → отрицательный электрод является катодом.

Рис. 3: Разрядка / зарядка вторичной батареи, представленной в виде электрохимической ячейки, с электронами и направлением тока.

Вывод

При обычном использовании перезаряжаемой батареи потенциал положительного электрода как при разряде, так и при перезарядке остается больше, чем потенциал отрицательного электрода. С другой стороны, роль каждого электрода переключается во время цикла разрядки / зарядки.

  • Во время разряда положительным является катод, отрицательным является анод.
  • Во время заряда положительным является анод, отрицательным является катод.

Тексты, описывающие аккумуляторные аноды или катоды, безусловно, косвенно рассматривают случай разряда, что является неполным предсталением о процессах, происходящих внутри вторичного элемента.

Поделиться в соцсетях:

Анод и катод — что это и как будет правильно определить?

Про анод и катод источника питания необходимо знать тем, кто занимается практической электроникой. Что и как называют? Почему именно так? Будет углублённое рассмотрение темы с точки зрения не только радиолюбительства, но и химии. Наиболее популярное объяснение звучит следующим образом: анод – это положительный электрод, а катод – отрицательный. Увы, это не всегда верно и неполно. Чтобы уметь определить анод и катод, необходимо иметь теоретическую базу и знать, что да как. Давайте рассмотрим это в рамках статьи.

Анод

Обратимся к ГОСТ 15596-82, который занимается химическими источниками тока. Нас интересует информация, размещённая на третьей странице. Согласно ГОСТу, отрицательным электродом химического источника тока является именно анод. Вот так да! А почему именно так? Дело в том, что именно через него электрический ток входит из внешней цепи в сам источник. Как видите, не всё так легко, как кажется на первый взгляд. Можно посоветовать внимательно рассматривать представленные в статье картинки, если содержимое кажется слишком сложным – они помогут понять, что же автор хочет вам донести.

Катод

Обращаемся всё к тому же ГОСТ 15596-82. Положительным электродом химического источника тока является тот, при разряде из которого он выходит во внешнюю цепь. Как видите, данные, содержащиеся в ГОСТ 15596-82, рассматривают ситуацию с другой позиции. Поэтому при консультировании с другими людьми насчет определённых конструкций необходимо быть очень осторожным.

Возникновение терминов

Их ввёл ещё Фарадей в январе 1834 года, чтобы избежать неясности и добиться большей точности. Он предлагал и свой вариант запоминания на примере с Солнцем. Так, у него анод – это восход. Солнце движется вверх (ток входит). Катод – это заход. Солнце движется вниз (ток выходит).

Пример радиолампы и диода

Продолжаем разбираться, что для обозначения чего используется. Допустим, один из данных потребителей энергии у нас имеется в открытом состоянии (в прямом включении). Так, из внешней цепи диода в элемент по аноду входит электрический ток. Но не путайтесь благодаря такому объяснению с направлением электронов. Через катод во внешнюю цепь из используемого элемента выходит электрический ток. Та ситуация, что сложилась сейчас, напоминает случаи, когда люди смотрят на перевёрнутую картину. Если данные обозначения сложные – помните, что разбираться в них таким образом обязательно исключительно химикам. А сейчас давайте сделаем обратное включение. Можно заметить, что полупроводниковые диоды практически не будут проводить ток. Единственное возможное здесь исключение – обратный пробой элементов. А электровакуумные диоды (кенотроны, радиолампы) вообще не будут проводить обратный ток. Поэтому и считается (условно), что он через них не идёт. Поэтому формально выводы анод и катод у диода не выполняют свои функции.

Почему существует путаница?

Специально, чтобы облегчить обучение и практическое применение, было решено, что диодные элементы названия выводов не будут менять зависимо от своей схемы включения, и они будут «прикреплены» к физическим выводам. Но это не относится к аккумуляторам. Так, у полупроводниковых диодов всё зависит от типа проводимости кристалла. В электронных лампах этот вопрос привязан к электроду, который эмитирует электроны в месте расположения нити накала. Конечно, тут есть определённые нюансы: так, через такие полупроводниковые приборы, как супрессор и стабилитрон, может немного протекать обратный ток, но здесь существует специфика, явно выходящая за рамки статьи.

Разбираемся с электрическим аккумулятором

Это по-настоящему классический пример химического источника электрического тока, что является возобновляемым. Аккумулятор пребывает в одном из двух режимов: заряд/разряд. В обоих этих случаях будет разное направление электрического тока. Но обратите внимание, что полярность электродов при этом меняться не будет. И они могут выступать в разных ролях:

  1. Во время зарядки положительный электрод принимает электрический ток и является анодом, а отрицательный его отпускает и именуется катодом.
  2. При отсутствии движения о них разговор вести нет смысла.
  3. Во время разряда положительный электрод отпускает электрический ток и является катодом, а отрицательный принимает и именуется анодом.

Об электрохимии замолвим слово

Здесь используют немного другие определения. Так, анод рассматривается как электрод, где протекают окислительные процессы. И вспоминая школьный курс химии, можете ответить, что происходит в другой части? Электрод, на котором протекают восстановительные процессы, называется катодом. Но здесь нет привязки к электронным приборам. Давайте рассмотрим ценность окислительно-восстановительных реакций для нас:

  1. Окисление. Происходит процесс отдачи частицей электрона. Нейтральная превращается в положительный ион, а отрицательная нейтрализуется.
  2. Восстановление. Происходит процесс получения частицей электрона. Положительная превращается в нейтральный ион, а потом в отрицательный при повторении.
  3. Оба процесса являются взаимосвязанными (так, количество электронов, что отданы, равняется присоединённому их числу).

Также Фарадеем для обозначения были введены названия для элементов, что принимают участие в химических реакциях:

  1. Катионы. Так называются положительно заряженные ионы, что двигаются в растворе электролита в сторону отрицательного полюса (катода).
  2. Анионы. Так называются отрицательно заряженные ионы, что двигаются в растворе электролита в сторону положительного полюса (анода).

Как происходят химические реакции

Окислительная и восстановительная полуреакции являются разделёнными в пространстве. Переход электронов между катодом и анодом осуществляется не непосредственно, а благодаря проводнику внешней цепи, на котором создаётся электрический ток. Здесь можно наблюдать взаимное превращение электрической и химической форм энергии. Поэтому для образования внешней цепи системы из проводников разного рода (коими являются электроды в электролите) и необходимо пользоваться металлом. Видите ли, напряжение между анодом и катодом существует, как и один нюанс. И если бы не было элемента, что мешает им напрямую произвести необходимый процесс, то ценность источников химического тока была бы весьма низка. А так, благодаря тому, что заряду необходимо пройтись по той схеме, была собрана и работает техника.

Что есть что: шаг 1

Теперь давайте будем определять, что есть что. Возьмём гальванический элемент Якоби-Даниэля. С одной стороны он состоит из цинкового электрода, который опущен в раствор сульфата цинка. Затем идёт пористая перегородка. И с другой стороны имеется медный электрод, который расположен в растворе сульфата меди. Они соприкасаются между собой, но химические особенности и перегородка не дают смешаться.

Шаг 2: Процесс

Происходит окисление цинка, и электроны по внешней цепи двигаются к меди. Так получается, что гальванический элемент имеет анод, заряженный отрицательно, и катод — положительный. Причем данный процесс может протекать только в тех случаях, когда электронам есть куда «идти». Дело в том, что попасть напрямую от электрода к другому мешает наличие «изоляции».

Шаг 3: Электролиз

Давайте рассмотрим процесс электролиза. Установка для его прохождения является сосудом, в котором имеется раствор или расплав электролита. В него опущено два электрода. Они подключены к источнику постоянного тока. Анод в этом случае – это электрод, который подключен к положительному полюсу. Здесь происходит окисление. Отрицательно заряженный электрод – это катод. Здесь протекает реакция восстановления.

Шаг 4: Напоследок

Поэтому при оперировании данными понятиями всегда необходимо учитывать, что анод не в 100% случаев используется для обозначения отрицательного электрода. Также катод периодически может лишаться своего положительного заряда. Всё зависит от того, какой процесс на электроде протекает: восстановительный или окислительный.

Заключение

Вот таким всё и является – не очень сложно, но не скажешь, что и просто. Мы рассмотрели гальванический элемент, анод и катод с точки зрения схемы, и сейчас проблем с соединением источников питания с наработками у вас быть не должно. И напоследок нужно оставить ещё немного ценной для вас информации. Всегда приходится учитывать разницу, которую имеет потенциал катода/потенциал анода. Дело в том, что первый всегда будет немного большим. Это из-за того, что коэффициент полезного действия не работает с показателем в 100 % и часть зарядов рассеивается. Именно из-за этого можно увидеть, что аккумуляторы имеют ограничение на количество раз заряда и разряда.

Катод и анод — это плюс или минус: как определить

Анод и катод — два физических термина прикладной электроники, гальванотехнике и химии. Уяснив эти термины, можно понять, почему, например, греется аудиоплеер. Путаница в терминологии спровоцирует аварийные ситуации.

Что это такое

Катоды и аноды — электрические проводники, которые имеют электронную проводимость. Посредством анода электрический заряд втекает в аппаратуру, а катода — наоборот, истекает. На первом возникает окислительная реакция (называют восстановитель) и отсылает заряженные частицы, на втором — восстановительная реакция (называют окислитель) и принимает заряженные частицы.

Анод и катод в диоде

Если перемещение электрических проводников проходит от восстановления к окислению по цепи извне, возникает источник электроэнергии. Прибор, с помощью которого преобразовывается химическая энергия в электроэнергию, получил название «гальванический элемент».

Чтобы не возникло путаницы, стоит четко усвоить и запомнить отличие плюса и минуса в разных процессах:

В гальванотехнике химические реакции происходят внутри элемента. В электричестве извне не нуждается, так как заряд сам потечет во внешнюю цепь из элемента. В этом случаев катод — положительный, анод — отрицательный.

Схема гальванического элемента

В электролизе необходим внешний источник тока, включенный в разрыв проводника внешней цепи. Внешний источник создаст разность потенциалов между электрическими проводниками, и вне устройства будет вкачивать ток в элемент. На аноде будет плюс, а на катоде — противоположно.

Важно! Чтобы определить, катод и анод — это плюс или минус, нужно запомнить: в гальванотехнике отрицательным становится анод, а катод — положительный. У электролитов — противоположно.

Как определить что минус, а что плюс (у диода)

Особенность диодов такова, что они проводят заряд только в одном направлении.

Чтобы не ошибиться, обычно на корпусе обозначены маркировки. В случае отсутствия маркировок чтобы узнать, как все-таки определить полярности анода и катода у диодов, применяют следующие методы.

  1. Использование мультиметра. Прибор включается в тест-режим. Если на экране засветились цифровые значения — диод подсоединен по прямому маршруту. Красный провод идет к аноду «+», черный к катоду «-».
  2. Внешние признаки:
  • символы «+» и «-» на корпусе;
  • ближе к аноду нанесены обозначения в форме точек или кольцевых линий;
  • вытянутая форма устройства — плюс, приплюснутый — минус;
  1. Включение питания. Собирается простейшая схема, которая состоит из батарейки и лампы.

Обратите внимание! Если включить лампочку, и она начнет гореть — «+» батарейки соединен с положительной полярностью, это есть анод, и прибор будет пропускать через себя ток. Если свет не загорелся, то значит, соединили с отрицательной полярностью — это катод и, соответственно, тока не будет.

  1. Инструкция по эксплуатации. Производитель вместе с товаром прилагает подробную техническую документацию, где прописаны все необходимые параметры.
Определение полюсов с помощью лампочки

Заряд аккумулятора

Если взглянуть на аккумулятор или обычные батарейки, то можно заметить терминалы, отличающиеся обозначением «+» и «-», которые расположены на противоположных концах.

Аккумулятор имеет металлический или пластиковый каркас. Внутри катод сведен с положительной полярностью, а анод подключен к отрицательной полярности. Отделяет их друг от друга заслон, поэтому они не соприкасаются, а электрический заряд свободно протекает между ними. Помогает этому электролит — специальный раствор серной кислоты.

Схема заряда АКБ

Когда проходит химическая реакция заряда с электролитом на одном из электрических проводников, возникнет окислительная реакция. Если включить гальванический компонент в электросеть, электроны с анода перетекут на катод, производя функционирование пока в электролите возникают химические взаимодействия. Работать химический источник электрического тока прекратить только тогда, когда химические составляющие электролита израсходуются.

На заметку. Когда происходит разряд гальванического элемента, то анод является «-», когда заряд — катод имеет знак «+».

Применение в электронике

В электронике применяют особенности диодов впускать заряд по прямому маршруту, но не отпускать обратно.

Р-n переход тока

Работа светодиода заключается в свойстве кристаллов, которые светятся при пропускании через p-n переход тока по прямой.

В электрохимии электрические проводники необходимы при создании автономных источников питания (аккумуляторные батареи), а также при воспроизведении технологических процессов. Аноды, катоды участвуют в электролизе, электроэкстракции, гальваностегии и гальванопластике.

Гальваника — восстановления металла при химических процессах под воздействием электротока. Такая процедура приводит к устойчивости от коррозии узлов и агрегатов механизмов.

Анод и катод — что это и как правильно определить? Что такое анод и катод — простое объяснение

Автор больше всего боится, что неискушённый читатель далее заголовка читать не станет. Он считает, что определение терминов анод и катод известно каждому грамотному человеку, который, разгадывая кроссворд, на вопрос о наименовании положительного электрода сразу пишет слово анод и по клеточкам всё сходится. Но не так много можно найти вещей страшнее полузнания.

Недавно в поисковой системе Google в разделе «Вопросы и ответы» я нашел даже правило, с помощью которого его авторы предлагают запомнить определение электродов. Вот оно:

«Катод — отрицательный электрод, анод — положительный . А запомнить это проще всего, если посчитать буквы в словах. В катоде столько же букв, сколько в слове «минус», а в аноде соответственно столько же, сколько в термине «плюс».

Правило простое, запоминаемое, надо было бы его предложить школьникам, если бы оно было правильным. Хотя стремление педагогов вложить знания в головы учащихся с помощью мнемоники (наука о запоминании) весьма похвально. Но вернемся к нашим электродам.

Для начала возьмем очень серьезный документ, который является ЗАКОНОМ для науки, техники и, конечно, школы. Это «ГОСТ 15596-82 . ИСТОЧНИКИ ТОКА ХИМИЧЕСКИЕ. Термины и определения ». Там на странице 3 можно прочесть следующее: «Отрицательный электрод химического источника тока это электрод, который при разряде источника является анодом ». То же самое, «Положительный электрод химического источника тока это электрод, который при разряде источника является катодом ». (Термины выделены мной. БХ). Но тексты правила и ГОСТа противоречат друг-другу. В чем же дело?

А всё дело в том, что, например, деталь, опущенная в электролит для никелирования или для электрохимического полирования, может быть и анодом и катодом в зависимости от того наносится на нее другой слой металла или, наоборот, снимается.

Электрический аккумулятор является классическим примером возобновляемого химического источника электрического тока. Он может быть в двух режимах — зарядки и разрядки. Направление электрического тока в этих разных случаях будет в самом аккумуляторе прямо противоположным , хотя полярность электродов не меняется .

В зависимости от этого назначение электродов будет разным. При зарядке положительный электрод будет принимать электрический ток, а отрицательный отпускать. При разрядке — наоборот. При отсутствии движения электрического тока разговоры об аноде и катоде бессмысленны .

«Поэтому, во избежание неясности и неопределенности, а также ради большей точности, — записал в своих исследованиях М.Фарадей в январе 1834г., — я в дальнейшем предполагаю применять термины, определение которых сейчас дам».

Каковы же причины введения новых терминов в науку Фарадеем?

А вот они: «Поверхности, у которых, согласно обычной терминологии, электрический ток входит в вещество и из него выходит, являются весьма важными местами действия и их необходимо отличать от полюсов ». (Фарадей. Подчеркнуто нами. БХ)

В те времена после открытия Т. Зеебеком явления термоэлектричества имела хождение гипотеза о том, что магнетизм Земли обусловлен разностью температур полюсов и экватора, вследствие чего возникают токи вдоль экватора. Она не подтвердилась, но послужила Фарадею в качестве «естественного указателя » при создании новых терминов. Магнетизм Земли имеет такую полярность, как если бы электрический ток шел вдоль экватора по направлению кажущегося движения солнца.

Фарадей записывает: «На основании этого представления мы предлагаем назвать ту поверхность, которая направлена на восток — анодом, а ту, которая направлена на запад — катодом». В основе новых терминов лежал древнегреческий язык и в переводе они значили: анод — путь (солнца) вверх, катод — путь (солнца) вниз.

В русском языке есть прекрасные термины ВОСХОД и ЗАХОД, которые легко применить для данного случая, но почему-то переводчики Фарадея этого не сделали. Мы же рекомендуем пользоваться ими, ибо в них корнем слова является ХОД и, во всяком случае, это напомнит пользователю термина, что без движения тока термин не применим. Для желающего проверить рассуждения создателя термина с помощью других правил, например правила пробочника, сообщаем, что северный магнитный полюс Земли лежит в Антарктиде, возле Южного географического полюса.

Ошибкам в применениях терминов АНОД и КАТОД нет числа. В том числе и в зарубежных справочниках и энциклопедиях. Поэтому в электрохимии пользуются другими определениями, более понятными читателю. У них анод — это электрод, где протекают окислительные процессы, а катод — это электрод, где протекают восстановительные процессы. В этой терминологии нет места электронным приборам, но при электротехнической терминологии указать анод радиолампы, например, легко. В него входит электрический ток. (Не путать с направлением электронов).

Литература:

1. Михаил Фарадей. Экспериментальные исследования по электричеству. Том 1. Изд-во АН СССР, М. 1947. с.266-268.

2. Б.Г.Хасапов. Как определять термины «анод» и «катод». ВНИИКИ. Научно-техническая терминология. Реферативный сборник №6, Москва, 1989, с.17-20.

m.katod-anod.ru

Назначение диода, анод диода, катод диода, как проверить диод мультиметром

Назначение диода — проводить электрический ток только в одном направлении. Когда-то давно применялись ламповые диоды. Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом.

Условное обозначениедиода на схеме

На рисунке показано условное обозначение диода на схеме. Буквами А и К соответственно обозначены анод диода и катод диода. Анод диода — это вывод, который подключается к положительному выводу источника питания, непосредственно или через элементы схемы. Катод диода — это вывод из которого выходит ток положительного потенциала и далее через элементы схемы попадает на отрицательный электрод источника тока. Т.е. ток через диод идёт от анода к катоду. А в обратном направлении диод ток не пропускает. Если каким-то из своих выводов диод подключается к источнику переменного напряжения, то на другом его выводе получается постоянное напряжение с полярностью, зависящей от того, как диод подключен. Если он подключен анодом к переменному напряжению, то с катода мы получим положительное напряжение. Если он подключен катодом, то с анода будет получено соответственно отрицательное напряжение.

Как проверить диод мультиметром

Как проверить диод мультиметром или тестером — такой вопрос встаёт тогда, когда есть подозрение, что диод неисправен. Но, ответ на этот вопрос даёт ещё один ответ, где у диода анод, а где катод. Т.е. если мы изначально не знаем цоколёвку диода, то просто ставим мультиметр или тестер на прозвонку диодов (или на измерение сопротивления) и по очереди прозваниваем диод в обоих направлениях. Если диод исправен, наш прибор будет показывать прохождение тока только в одном из вариантов. Если диод пропускает ток в обоих вариантах — диод пробит. Если он не пропускает ни в каком варианте, диод перегорел и также неисправен. В случае исправного диода, когда он проводит ток, смотрим на клеммы прибора, тот вывод диода, что подключен к положительному выводу тестера, является анодом диода, а тот, что к отрицательному — катодом диода. Проверка диодов очень похожа на проверку транзисторов.

katod-anod.ru

Определяем полярность светодиода. Где плюс и минус у LED

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Как определить анод и катод у диодов 1Вт и более

В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

  • Лампочки;
  • светодиодные ленты;
  • фонарики;
  • индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Как определить плюс на маленьком SMD?

В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.


Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

svetodiodinfo.ru

Обозначение светодиодов и других диодов на схеме

Название диод переводится как «двухэлектродный». Исторически электроника берёт своё начало от электровакуумных приборов. Дело в том, что лампы, которые многие помнят из старых телевизоров и приёмников, носили названия типа диод, триод, пентод и т.д.

Название заключало в себе количество электродов или ножек прибора. Полупроводниковые диоды были изобретены в начале прошлого века. Их использовали для детектирования радиосигнала.

Главное свойство диода – характеристики проводимости, зависящие от полюсовки приложенного к выводам напряжения. Обозначение диода указывает нам на проводящее направление. Движение тока совпадает со стрелкой на УГО диода.

УГО – условное графическое обозначение. Иначе говоря, это значок, которым обозначается элемент на схеме. Давайте разберем как отличать обозначение светодиода на схеме от других подобных элементов.

Диоды, какие они бывают?

Кроме отдельных выпрямительных диодов их группируют по области применения в один корпус.

Обозначение диодного моста

Например, так изображается диодный мост для выпрямления однофазного напряжения переменного тока. А ниже внешний вид диодных мостов и сборок.

Другим видом выпрямительного прибора является диод Шоттки – предназначен для работы в высокочастотных цепях. Выпускается как в дискретном виде, так и в сборках. Их часто можно встретить в импульсных блоках питания, например БП для персонального компьютера AT или ATX.

Обычно на сборках Шоттки на корпусе указывается его цоколевка и внутренняя схема включения.


Специфичные диоды

Выпрямительный диод мы уже рассмотрели, давайте взглянем на диод Зенера, который в отечественной литературе называют – стабилитрон.


Обозначение стабилитрона (диод Зенера)

Внешне он выглядит как обычный диод – черный цилиндр с меткой на одной из сторон. Часто встречается в маломощном исполнении – небольшой стеклянный цилиндр красного цвета с черной меткой на катоде.

Обладает важным свойством – стабилизация напряжения, поэтому включается параллельно нагрузке в обратном направлении, т.е. к катоду подключается плюс питания, а анод к минусу.

Следующий прибор – варикап, принцип его действия основан на изменении величины барьерной емкости, в зависимости от величины приложенного напряжения. Используется в приемниках и в цепях, где нужно производить операции с частотой сигнала. Обозначается как диод, совмещенный с конденсатором.

Варикап — обозначение на схеме и внешний вид

Динистор – обозначение которого выглядит как диод, перечеркнутый поперек. По сути так и есть – он из себя представляет 3-х переходный, 4-х слойный полупроводниковый прибор. Благодаря своей структуре обладает свойством пропускать ток, при преодолении определенного барьера напряжения.

Например, динисторы на 30В или около того часто используются в лампах «энергосберегайках», для запуска автогенератора и других блоках питания, построенных по такой схеме.

Обозначение динистора

Светодиоды и оптоэлектроника

Раз диод излучает свет, значит обозначение светодиода должно быть с указанием этой особенности, поэтому к обычному диоду добавили две исходящие стрелки.


В реальности есть много разных способов определить полярность, подробнее об этом есть целая статья. Ниже, для примера, распиновка зеленого светодиода.

Обычно у светодиода маркировка выводов выполняется либо меткой, либо ножками разной длины. Короткая ножка – это минус.

Фотодиод, прибор обратный по своему действию от светодиода. Он изменяет состояние своей проводимости в зависимости от количества света, попадающего на его поверхность. Его обозначение:


Такие приборы используются в телевизорах, магнитофонах и прочей аппаратуре, которая управляется пультом дистанционного управления в инфракрасном спектре. Такой прибор можно сделать, спилив корпус обычного транзистора.

Часто применяется в датчиках освещенности, на устройствах автоматического включения и выключения осветительных цепей, например таких:


Оптоэлектроника – область которая получила широкое распространения в передаче данных и устройствах связи и управления. Благодаря своему быстродействию и возможности осуществить гальваническую развязку, она обеспечивает безопасность для питаемых устройств в случае возникновения высоковольтного скачка на первичной стороне. Однако не в таком виде как указано, а в виде оптопары.

В нижней части схемы вы видите оптопару. Включение светодиода здесь происходит замыканием силовой цепи с помощью оптотранзистора в цепи светодиода. Когда вы замыкаете ключ, ток идёт через светодиод в оптопаре, в нижнем квадрате слева. Он засвечивается и транзистор, под действием светового потока, начинает пропускать ток через светодиод LED1, помеченный зеленым цветом.

Такое же применение используется в цепях обратной связи по току или напряжению (для их стабилизации) многих блоков питания. Сфера применения начинается от зарядных устройств мобильных телефонов и блоков питания светодиодных лент, до мощных питающих систем.

Диодов существует великое множество, некоторые из них похожи по своим характеристикам, некоторые имеют совершенно необычные свойства и применения, их объединяет наличие всего лишь двух функциональных выводов.

Вы можете встретить эти элементы в любой электрической схеме, нельзя недооценивать их важность и характеристики. Правильный подбор диода в цепи снаббера, например, может значительно повлиять на КПД и тепловыделение на силовых ключах, соответственно на долговечность блока питания.

Если вам было что-нибудь непонятно – оставляйте комментарии и задавайте вопросы, в следующих статьях мы обязательно раскроем все непонятные вопросы и интересные моменты!

svetodiodinfo.ru

Как проверить диод мультиметром — Практическая электроника

В радиоэлектронике в основном применяются два типа диодов — это просто диоды, а также есть и светодиоды. Есть также стабилитроны, диодные сборки, стабисторы и тд. Но я их не отношу к какому то определенному классу.

На фото ниже у нас простой диод и светодиод.

Диод состоит из P-N перехода, поэтому весь прикол в проверке диода в том, что он пропускает ток только в одном направлении, а в другом не пропускает. Если это условие выполняется, то можно дать диагноз диоду — асболютно здоров. Берем наш известный мультик и крутилку ставим на значок проверки диодов. Подробнее об этом и других значках я говорил в статье Как измерить ток и напряжение мультиметром?.

Хотелось бы добавить пару слов о диоде. Диод, как и резистор, имеет два конца. И называются они по особенному — катод и анод. Если на анод подать плюс, а на катод минус, то ток через него спокойно потечет, а если на катод подать плюс, а на анод минус — ток НЕ потечет.

Проверяем первый диод. Один щуп мультиметра ставим на один конец диода, другой щуп на другой конец диода.

Как мы видим, мультиметр показал напряжение в 436 миллиВольт. Значит, конец диода, который касается красный щуп — это анод, а другой конец — катод. 436 миллиВольт — это падение напряжения на прямом переходе диода. По моим наблюдениям, это напряжение может быть от 400 и до 700 миллиВольт для кремниевых диодов, а для германиевых от 200 и до 400 миллиВольт. Далее меняем выводы диода местами.

Единичка на мультиметре означает, что сейчас электрический ток не течет через диод. Следовательно, наш диод вполне рабочий.

А как же проверить светодиод? Да точно также! Светодиод — это точно тот же самый простой диод, но фишка его в том, что он светится, когда на его анод подают плюс, а на катод — минус.

Смотрите, он маленько светится! Значит вывод светодиодика, на котором красный щуп — это анод, а вывод на котором черный щуп — катод. Мультиметр показал падение напряжения 1130 миллиВольт. Это нормально. Оно также может изменяться, в зависимости от «модели» светодиода.

Меняем щупы местами. Светодиодик не загорелся.

Выносим вердикт — вполне работоспособный светодиод!

А как же проверить диодные сборки, диодные мосты и стабилитроны? Диодные сборки — это соединение нескольких диодов, в основном 4 или 6. Находим схемку диодной сборки, и тыкаем щупами мультика по выводам этой самой диодной сборки и смотрим на показания мультика. Стабилитроны проверяются точно также, как и диоды.

www.ruselectronic.com

Маркировка диодов: таблица обозначений

Содержание:
  1. Маркировка импортных диодов
  2. Маркировка диодов анод катод

Стандартная конструкция полупроводникового диода выполнена в виде полупроводникового прибора. В нем имеется два вывода и один выпрямляющий электрический переход. В работе прибора использованы различные свойства, связанные с электрическими переходами. Вся система соединена в едином корпусе из пластмассы, стекла, металла или керамики. Часть кристалла с более высокой концентрацией примесей носит название эмиттера, а область, имеющая низкую концентрацию, называется базой. Маркировка диодов и схема обозначений применяются в соответствии с их индивидуальными свойствами, конструктивными особенностями и техническими характеристиками.

Характеристики и параметры диодов

В зависимости от применяемого материала, диоды могут быть выполнены из кремния или германия. Кроме того, для их изготовления используется фосфид индия и арсенид галлия. Диоды из германия обладают более высоким коэффициентом передачи, по сравнению с кремниевыми изделиями. У них большая проводимость при сравнительно невысоком напряжении. Поэтому, они широко используются в производстве транзисторных приемников.

В соответствии с технологическими признаками и конструкциями, диоды различаются как плоскостные или точечные, импульсные, универсальные или выпрямительные. Среди них следует отметить отдельную группу, куда входят светодиоды, фотодиоды и тиристоры. Все перечисленные признаки дают возможность определить диод по внешнему виду.

Характеристики диодов определяются такими параметрами, как прямые и обратные токи и напряжения, диапазоны температур, максимальное обратное напряжение и другие значения. В зависимости от этого, производится нанесение соответствующих обозначений.

Обозначения и цветовая маркировка диодов

Современные обозначения диодов соответствуют новым стандартам. Они разделяются на группы, в зависимости от предельной частоты, при которой происходит усиление передачи тока. Поэтому, диоды бывают низкой, средней, высокой и сверхвысокой частоты. Кроме того, у них различная рассеиваемая мощность: малая, средняя и большая.

Маркировка диодов представляет собой краткое условное обозначение элемента в графическом исполнении с учетом параметров и технических особенностей проводника. Материал, из которого изготовлен полупроводник, имеет обозначение на корпусе соответствующими буквенными символами. Эти обозначения проставляются вместе с назначением, типом, электрическими свойствами прибора и его условным обозначением. Это помогает, в дальнейшем, правильно подключить диод в электронную схему устройства.

Выводы анода и катода обозначаются стрелкой или знаками плюс или минус. Цветовые коды и метки в виде точек или полосок, наносятся возле анода. Все обозначения и цветовая маркировка позволяют быстро определить тип устройства и правильно использовать его в различных схемах. Подробная расшифровка данной символики приводится в справочных таблицах, которые широко используются специалистами в области электроники.

Маркировка импортных диодов

В настоящее время широко используются SMD-диоды зарубежного производства. Конструкция элементов выполнена в виде платы, на поверхности которой закреплен чип. Слишком маленькие размеры изделия не позволяют нанести на него маркировку. На более крупных элементах обозначения присутствуют в полном или сокращенном варианте.

В электронике SMD-диоды составляют около 80% всех используемых изделий этого типа. Такое разнообразие деталей заставляет внимательнее относиться к обозначениям. Иногда они могут не совпадать с заявленными техническими характеристиками, поэтому желательно провести дополнительную проверку сомнительных элементов, если они планируются к использованию в сложных и точных схемах. Следует учитывать, что маркировка диодов этого типа может быть разной на совершенно одинаковых корпусах. Иногда присутствует только буквенная символика, без каких-либо цифр. В связи с этим рекомендуется использовать таблицы с типоразмерами диодов от разных производителей.

Для SMD-диодов чаще всего используется тип корпуса SOD123. На один из торцов может наноситься цветная полоса или тиснение, что означает катод с отрицательной полярностью для открытия р-п-перехода. Единственная надпись соответствует обозначению корпуса.

Тип корпуса не играет решающей роли при использовании диода. Одной из основных характеристик является рассеивание некоторого количества тепла с поверхности элемента. Кроме того, учитываются значения рабочего и обратного напряжения, величина максимально допустимого тока через р-п-переход, мощность рассеивания и другие параметры. Все эти данные указаны в справочниках, а маркировка лишь ускоряет поиск нужного элемента.

По внешнему виду корпуса не всегда удается определить производителя. Для поиска нужного изделия существуют специальные поисковики, в которые нужно ввести цифры и буквы в определенной последовательности. В некоторых случаях диодные сборки вообще не несут какой-либо информации, поэтому в таких случаях сможет помочь только справочник. Подобные упрощения, делающие обозначение диода очень коротким, объясняются крайне ограниченным пространством для нанесения маркировки. При использовании трафаретной или лазерной печати удается разместить 8 символов на 4 мм2.

Стоит учесть и тот факт, что одним и тем же буквенно-цифровым кодом могут обозначаться совершенно разные элементы. В таких случаях анализируется вся электрическая схема.

Иногда в маркировке указывается дата выпуска и номер партии. Подобные отметки наносятся для возможности отслеживания более современных модификаций изделий. Выпускается соответствующая корректирующая документация с номером и датой. Это позволяет более точно установить технические характеристики элементов при сборке наиболее ответственных схем. Применяя старые детали для новых чертежей, можно не получить ожидаемого результата, готовое изделие в большинстве случаев просто отказывается работать.

Маркировка диодов анод катод

Каждый диод, как и резистор, оборудован двумя выводами – анодом и катодом. Эти названия не следует путать с плюсом и минусом, которые означают совершенно другие параметры.

Тем не менее, очень часто требуется определить точное соответствие каждого диодного вывода. Существует два способа определения анода и катода:

  • Катод маркируется полоской, которая заметно отличается от общего цвета корпуса.
  • Второй вариант предполагает проверку диода мультиметром. В результате, не только устанавливается местонахождение анода и катода, но и проверяется работоспособность всего элемента.

electric-220.ru

ДИОДЫ

Диод является двух электродным полупроводниковым прибором. Это соответственно Анод (+) или положительный электрод и Катод (-) или отрицательный электрод. Принято говорить, что диод имеет (p) и (n) области, они соединены с выводами диода. Вместе они образуют p-n переход. Разберем подробнее, что же такое этот p-n переход. Полупроводниковый диод представляет собой очищенный кристалл кремния или германия, в котором в область (p) введена акцепторная примесь, а в область (n) введена донорная примесь. В качестве донорной примеси могут выступать ионы Мышьяка, а в качестве акцепторной примеси ионы Индия. Основное свойство диода, это возможность пропускать ток только в одну сторону. Рассмотрим приведенный ниже рисунок:

На этом рисунке видно, что если диод включить Анодом к плюсу питания и Катодом к минусу питания, то диод находится в открытом состоянии и проводит ток, так как его сопротивление незначительно. Если диод включен Анодом к минусу, а Катодом к плюсу, то сопротивление диода будет очень большим, и тока в цепи практически не будет, вернее он будет, но настолько маленьким, что им можно пренебречь.

Подробнее можно узнать, посмотрев следующий график, Вольт-Амперную характеристику диода:

В прямом включении, как мы видим из этого графика диод имеет небольшое сопротивление, и соответственно хорошо пропускает ток, а в обратном включении до определенной величины напряжения диод закрыт, имеет большое сопротивление и практически не проводит ток. В этом легко убедиться, если есть под рукой диод и мультиметр, нужно поставить прибор в положение звуковой прозвонки, либо установив переключатель мультиметра напротив значка диода, в крайнем случае, можно попробовать прозвонить диод, установив переключатель на положение 2 КОм измерения сопротивления. Изображается на принципиальных схемах диод так, как на рисунке ниже, запомнить, где какой вывод легко: ток у нас, как известно, всегда течет от плюса к минусу, так вот треугольник в изображении диода как бы показывает своей вершиной направление тока, то есть от плюса к минусу.

Про анод и катод источника питания необходимо знать тем, кто занимается практической электроникой. Что и как называют? Почему именно так? Будет углублённое рассмотрение темы с точки зрения не только радиолюбительства, но и химии. Наиболее популярное объяснение звучит следующим образом: анод — это положительный электрод, а катод — отрицательный. Увы, это не всегда верно и неполно. Чтобы уметь определить анод и катод, необходимо иметь теоретическую базу и знать, что да как. Давайте рассмотрим это в рамках статьи.

Анод

Обратимся к ГОСТ 15596-82, который занимается химическими Нас интересует информация, размещённая на третьей странице. Согласно ГОСТу, отрицательным электродом является именно анод. Вот так да! А почему именно так? Дело в том, что именно через него электрический ток входит из внешней цепи в сам источник. Как видите, не всё так легко, как кажется на первый взгляд. Можно посоветовать внимательно рассматривать представленные в статье картинки, если содержимое кажется слишком сложным — они помогут понять, что же автор хочет вам донести.

Катод

Обращаемся всё к тому же ГОСТ 15596-82. Положительным электродом химического источника тока является тот, при разряде из которого он выходит во внешнюю цепь. Как видите, данные, содержащиеся в ГОСТ 15596-82, рассматривают ситуацию с другой позиции. Поэтому при консультировании с другими людьми насчет определённых конструкций необходимо быть очень осторожным.

Возникновение терминов

Их ввёл ещё Фарадей в январе 1834 года, чтобы избежать неясности и добиться большей точности. Он предлагал и свой вариант запоминания на примере с Солнцем. Так, у него анод — это восход. Солнце движется вверх (ток входит). Катод — это заход. Солнце движется вниз (ток выходит).

Пример радиолампы и диода

Продолжаем разбираться, что для обозначения чего используется. Допустим, один из данных потребителей энергии у нас имеется в открытом состоянии (в прямом включении). Так, из внешней цепи диода в элемент по аноду входит электрический ток. Но не путайтесь благодаря такому объяснению с направлением электронов. Через катод во внешнюю цепь из используемого элемента выходит электрический ток. Та ситуация, что сложилась сейчас, напоминает случаи, когда люди смотрят на перевёрнутую картину. Если данные обозначения сложные — помните, что разбираться в них таким образом обязательно исключительно химикам. А сейчас давайте сделаем обратное включение. Можно заметить, что полупроводниковые диоды практически не будут проводить ток. Единственное возможное здесь исключение — обратный пробой элементов. А электровакуумные диоды (кенотроны, радиолампы) вообще не будут проводить обратный ток. Поэтому и считается (условно), что он через них не идёт. Поэтому формально выводы анод и катод у диода не выполняют свои функции.

Почему существует путаница?

Специально, чтобы облегчить обучение и практическое применение, было решено, что диодные элементы названия выводов не будут менять зависимо от своей схемы включения, и они будут «прикреплены» к физическим выводам. Но это не относится к аккумуляторам. Так, у полупроводниковых диодов всё зависит от типа проводимости кристалла. В электронных лампах этот вопрос привязан к электроду, который эмитирует электроны в месте расположения нити накала. Конечно, тут есть определённые нюансы: так, через такие как супрессор и стабилитрон, может немного протекать обратный ток, но здесь существует специфика, явно выходящая за рамки статьи.

Разбираемся с электрическим аккумулятором

Это по-настоящему классический пример химического источника электрического тока, что является возобновляемым. Аккумулятор пребывает в одном из двух режимов: заряд/разряд. В обоих этих случаях будет разное направление электрического тока. Но обратите внимание, что полярность электродов при этом меняться не будет. И они могут выступать в разных ролях:

  1. Во время зарядки положительный электрод принимает электрический ток и является анодом, а отрицательный его отпускает и именуется катодом.
  2. При отсутствии движения о них разговор вести нет смысла.
  3. Во время разряда положительный электрод отпускает электрический ток и является катодом, а отрицательный принимает и именуется анодом.

Об электрохимии замолвим слово

Здесь используют немного другие определения. Так, анод рассматривается как электрод, где протекают окислительные процессы. И вспоминая школьный курс химии, можете ответить, что происходит в другой части? Электрод, на котором протекают восстановительные процессы, называется катодом. Но здесь нет привязки к электронным приборам. Давайте рассмотрим ценность окислительно-восстановительных реакций для нас:

  1. Окисление. Происходит процесс отдачи частицей электрона. Нейтральная превращается в положительный ион, а отрицательная нейтрализуется.
  2. Восстановление. Происходит процесс получения частицей электрона. Положительная превращается в нейтральный ион, а потом в отрицательный при повторении.
  3. Оба процесса являются взаимосвязанными (так, количество электронов, что отданы, равняется присоединённому их числу).

Также Фарадеем для обозначения были введены названия для элементов, что принимают участие в химических реакциях:

  1. Катионы. Так называются положительно заряженные ионы, что двигаются в в сторону отрицательного полюса (катода).
  2. Анионы. Так называются отрицательно заряженные ионы, что двигаются в растворе электролита в сторону положительного полюса (анода).

Как происходят химические реакции?

Окислительная и восстановительная полуреакции являются разделёнными в пространстве. Переход электронов между катодом и анодом осуществляется не непосредственно, а благодаря проводнику внешней цепи, на котором создаётся электрический ток. Здесь можно наблюдать взаимное превращение электрической и химической форм энергии. Поэтому для образования внешней цепи системы из проводников разного рода (коими являются электроды в электролите) и необходимо пользоваться металлом. Видите ли, напряжение между анодом и катодом существует, как и один нюанс. И если бы не было элемента, что мешает им напрямую произвести необходимый процесс, то ценность источников химического тока была бы весьма низка. А так, благодаря тому, что заряду необходимо пройтись по той схеме, была собрана и работает техника.

Что есть что: шаг 1

Теперь давайте будем определять, что есть что. Возьмём гальванический элемент Якоби-Даниэля. С одной стороны он состоит из цинкового электрода, который опущен в раствор сульфата цинка. Затем идёт пористая перегородка. И с другой стороны имеется медный электрод, который расположен в растворе Они соприкасаются между собой, но химические особенности и перегородка не дают смешаться.

Шаг 2: Процесс

Происходит окисление цинка, и электроны по внешней цепи двигаются к меди. Так получается, что гальванический элемент имеет анод, заряженный отрицательно, и катод — положительный. Причем данный процесс может протекать только в тех случаях, когда электронам есть куда «идти». Дело в том, что попасть напрямую от электрода к другому мешает наличие «изоляции».

Шаг 3: Электролиз

Давайте рассмотрим процесс электролиза. Установка для его прохождения является сосудом, в котором имеется раствор или расплав электролита. В него опущено два электрода. Они подключены к источнику постоянного тока. Анод в этом случае — это электрод, который подключен к положительному полюсу. Здесь происходит окисление. Отрицательно заряженный электрод — это катод. Здесь протекает реакция восстановления.

Шаг 4: Напоследок

Поэтому при оперировании данными понятиями всегда необходимо учитывать, что анод не в 100% случаев используется для обозначения отрицательного электрода. Также катод периодически может лишаться своего положительного заряда. Всё зависит от того, какой процесс на электроде протекает: восстановительный или окислительный.

Заключение

Вот таким всё и является — не очень сложно, но не скажешь, что и просто. Мы рассмотрели гальванический элемент, анод и катод с точки зрения схемы, и сейчас проблем с соединением источников питания с наработками у вас быть не должно. И напоследок нужно оставить ещё немного ценной для вас информации. Всегда приходится учитывать разницу, которую имеет анода. Дело в том, что первый всегда будет немного большим. Это из-за того, что коэффициент полезного действия не работает с показателем в 100 % и часть зарядов рассеивается. Именно из-за этого можно увидеть, что аккумуляторы имеют ограничение на количество раз заряда и разряда.

Катод – это электрод устройства, который подключен к отрицательному полюсу источнику тока. Анод – противоположность ему. Это электрод прибора, подключенный к положительному полюсу источника тока.

Обратите внимание! Чтобы легче запомнить разницу между ними, используют шпаргалку. В словах «катод»-«минус», «анод»-«плюс» одинаковое число букв.

Применение в электрохимии

В этом разделе химии катод – это отрицательно заряженный электрический проводник (электрод), притягивающий к себе положительно заряженные ионы (катионы) во время процессов окисления и восстановления.

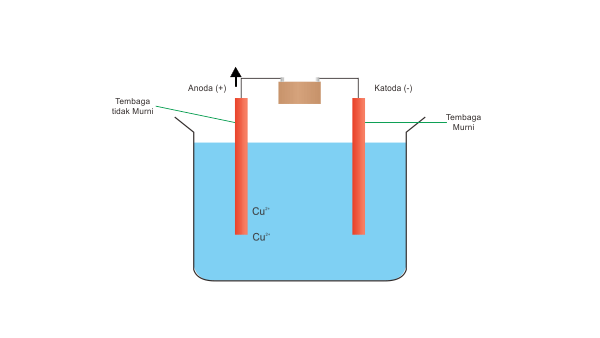

Электролитическое рафинирование – это электролиз сплавов и водных растворов. Большинство цветных металлов подвергаются такой очистке. При помощи электролитической очистки получается металл с высокой чистотой. Так, степень чистоты меди после рафинирования достигает 99,99%.

На положительном электрическом проводнике во время рафинирования или очистки проходит электролитический процесс. Во время него металл с примесями помещают в электролизер и делают анодом. Такие процессы проводятся при помощи внешнего источника электрической энергии и называются реакциями электролиза. Осуществляются в электролизерах. Он выполняет функцию электронасоса, нагнетающего отрицательно заряженные частицы (электроны) в отрицательный проводник и удаляющего его из анода. Откуда исходит ток, неважно.

На катоде очищается металл от посторонних примесей. Простой катод изготавливается из вольфрама, иногда – из тантала. Достоинством вольфрамового отрицательного электрода является стойкость его изготовления. Из недостатков – имеет низкую эффективность и неэкономичность. Сложные катоды имеют разное устройство. У многих таких типов проводников на чистый металл сверху наносится специальный слой, который активирует получение большей производительности при относительно низких температурах. Они очень экономичны. Их недостаток состоит в небольшой устойчивости производительности.

Готовый чистый металл тоже называется катодом. Например, цинковый или платиновый катод. На производстве отрицательный проводник отделяют от катодной основы при помощи катодосдирочных машин.

При удалении отрицательно заряженных частиц из электрического проводника на нем создается анод, а при нагнетании отрицательно заряженных частиц на электрический проводник – катод. При электролизе очищаемого металла его положительные ионы притягивают к себе отрицательно заряженные частицы на отрицательном проводнике, и происходит восстановительный процесс. Чаще всего используют такие аноды:

  • цинковые;
  • кадмиевые;
  • медные;
  • никелевые;
  • оловянные;
  • золотые;
  • серебряные;
  • платиновые.

Чаще всего на производстве используют цинковые аноды. Они бывают:

  • катанные;
  • литые;
  • сферические.

Больше всего применяют катанные цинковые аноды. Еще используют никелевые и медные. А вот кадмиевые почти не используются из-за их токсичности для экологии. Бронзовые и оловянные аноды применяют при изготовлении радиоэлектронных печатных плат.

Гальванизация (гальваностегия) – процесс нанесения тонкого слоя металла на другой предмет с целью предотвращения коррозии изделия, окисления контактов в электронике, износостойкости, декорации. Суть процесса такая же, как при рафинировании.

Цинк и олово используют для повышения стойкости изделия при коррозии. Цинкование бывает холодным, горячим, гальваническим, газотермическим и термодиффузионным. Золото используют в основном в защитно-декоративных целях. Серебро повышает стойкость контактов электроприборов к окислению. Хром – для увеличения износостойкости и защиты от коррозии. Хромирование придает изделиям красивый и дорогой вид. Используется для нанесения на ручки, краны, колесные диски и т.д. Процесс хромирования токсичен, поэтому строго регламентируется законодательством разных стран. Ниже на картинке представлен метод гальванизации при помощи никеля.

Применение в вакуумных электронных приборах

Здесь катод выступает источником свободных электродов. Они образуются в ходе их выбивания из металла при высоких температурах. Положительно заряженный электрод притягивает электроны, выпущенные отрицательным проводником. В разных аппаратах он в разной степени собирает их в себя. В электронных трубках он полностью притягивает отрицательно заряженные частицы, а в электронно-лучевых приборах – частично, формируя в завершении процесса электронный луч.

Например, при электролитическом рафинировании металлов (меди , никеля и пр.) на катоде осаждается очищенный металл.

Катод в вакуумных электронных приборах

Катод у полупроводниковых приборов

Знак анода и катода

В литературе встречается различное обозначение знака катода — «-» или «+», что определяется, в частности, особенностями рассматриваемых процессов.

В электрохимии принято считать, что катод — электрод, на котором происходит процесс восстановления , а анод — тот, где протекает процесс окисления . При работе электролизера (например, при рафинировании меди) внешний источник тока обеспечивает на одном из электродов избыток электронов (отрицательный заряд), здесь происходит восстановление металла, это катод. На другом электроде обеспечивается недостаток электронов и окисление металла, это анод.

В электротехнике катод — отрицательный электрод, ток течет от анода к катоду, электроны , соответственно, наоборот.

См. также

Литература

Ссылки

  • Рекомендации ИЮПАК по выбору знака для величин анодного и катодного токов

Wikimedia Foundation . 2010 .

Синонимы :

Смотреть что такое «Катод» в других словарях:

    — (греч. kathodos спуск). Полюс гальванической пары, противоположный аноду. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А. Н., 1910. КАТОД в гальванических элементах и вольтовом столбе отрицательный полюс, т. е. конец… … Словарь иностранных слов русского языка

    катод — а, м. cathode f. &LT;англ. cathode &LT; гр. kathodos путь вниз, спуск. Электрод, соединенный с отрицательным полюсом источника тока (в противоположность аноду). БАС 1. В действии таких приборов, как гальваническая баттарея, полярности нет и быть… … Исторический словарь галлицизмов русского языка

    катод — катод Плоская заготовка, получаемая методом электролиза, предназначенная для переплава. [ГОСТ 25501 82] катод Отрицательный электрод рентгеновской трубки [Система неразрушающего контроля. Виды (методы) и технология… … Справочник технического переводчика

    — (от греч. kathodes ход вниз, возвращение; термин предложен англ. физиком М. Фарадеем в 1834), 1) отрицательный электрод электровакуумного или газоразрядного прибора, служащий источником эл нов, к рые обеспечивают проводимость межэлектродного пр… … Физическая энциклопедия

    Эмиттер Словарь русских синонимов. катод сущ., кол во синонимов: 4 термокатод (1) … Словарь синонимов

    КАТОД — КАТОД, электрод, соединенный с отрицательным полюсом батареи. Если в жидкость погрузить две металлические пластины, соединенные с полюсами батареи, то различие между катодом и анодом скажется в следующем: если пластины, из к рых сделаны электроды … Большая медицинская энциклопедия

    катод — электровакуумного прибора; катод Электрод, основным назначением которого обычно является испускание электронов при электрическом разряде … Политехнический терминологический толковый словарь

    — (от греческого kathodos ход вниз, возвращение), электрод электронного либо электротехнического прибора или устройства (например, электровакуумного прибора, гальванического элемента, электролитической ванны), характеризующийся тем, что движение… … Современная энциклопедия

    — (от греч. kathodos ход вниз возвращение), в широком смысле электрод различных радио и электротехнических устройств или приборов (электронных ламп, гальванических элементов, электролитических ванн и т. д.), характеризующийся тем, что движение… … Большой Энциклопедический словарь

    КАТОД, отрицательно заряженный ЭЛЕКТРОД в электролитическом элементе или ЭЛЕКТРОННОЙ ТРУБКЕ. В процессе ЭЛЕКТРОЛИЗА (где электрическая энергия используется для осуществления химических изменений) к нему притягиваются положительно заряженные ионы… … Научно-технический энциклопедический словарь

    КАТОД, катода, муж. (греч. kathodos возвращение) (физ.). Отрицательный электрод; ант. анод. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова

Книги

  • Методы экспериментальной физики в избранных технологиях защиты природы и человека: Монография , Коржавый Алексей Павлович. В книге изложены избранные методы экспериментальной физики, созданные на основе вакуумных СВЧ-, газоразрядных лазеров и приборов отпаянного типа для защиты окружающей природной среды и…

Анод и катод — что это и как правильно определить? Куда течет ток или где же этот чертов катод

Только в одном направлении. Когда-то давно применялись ламповые диоды . Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом.

Условное обозначение
диода на схеме

На рисунке показано условное обозначение диода на схеме . Буквами А и К соответственно обозначены анод диода и катод диода . Анод диода — это вывод, который подключается к положительному выводу , непосредственно или через элементы схемы. Катод диода — это вывод из которого выходит ток положительного потенциала и далее через элементы схемы попадает на отрицательный электрод источника тока. Т.е. ток через диод идёт от анода к катоду. А в обратном направлении диод ток не пропускает. Если каким-то из своих выводов диод подключается к , то на другом его выводе получается постоянное напряжение с полярностью, зависящей от того, как диод подключен. Если он подключен анодом к переменному напряжению, то с катода мы получим положительное напряжение. Если он подключен катодом, то с анода будет получено соответственно отрицательное напряжение.

Как проверить диод мультиметром


Как проверить диод мультиметром или тестером — такой вопрос встаёт тогда, когда есть подозрение, что диод неисправен. Но, ответ на этот вопрос даёт ещё один ответ, где у диода анод, а где катод. Т.е. если мы изначально не знаем цоколёвку диода, то просто ставим мультиметр или тестер на прозвонку диодов (или на измерение сопротивления) и по очереди прозваниваем диод в обоих направлениях. Если диод исправен, наш прибор будет показывать прохождение тока только в одном из вариантов. Если диод пропускает ток в обоих вариантах — диод пробит. Если он не пропускает ни в каком варианте, диод перегорел и также неисправен. В случае исправного диода, когда он проводит ток, смотрим на клеммы прибора, тот вывод диода, что подключен к положительному выводу тестера, является анодом диода, а тот, что к отрицательному — катодом диода. Проверка диодов очень похожа на

m. katod-anod.ru

Назначение диода, анод диода, катод диода, как проверить диод мультиметром

Назначение диода — проводить электрический ток только в одном направлении. Когда-то давно применялись ламповые диоды. Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом.

Условное обозначениедиода на схеме

На рисунке показано условное обозначение диода на схеме. Буквами А и К соответственно обозначены анод диода и катод диода. Анод диода — это вывод, который подключается к положительному выводу источника питания, непосредственно или через элементы схемы. Катод диода — это вывод из которого выходит ток положительного потенциала и далее через элементы схемы попадает на отрицательный электрод источника тока. Т.е. ток через диод идёт от анода к катоду. А в обратном направлении диод ток не пропускает. Если каким-то из своих выводов диод подключается к источнику переменного напряжения, то на другом его выводе получается постоянное напряжение с полярностью, зависящей от того, как диод подключен. Если он подключен анодом к переменному напряжению, то с катода мы получим положительное напряжение. Если он подключен катодом, то с анода будет получено соответственно отрицательное напряжение.

Как проверить диод мультиметром

Как проверить диод мультиметром или тестером — такой вопрос встаёт тогда, когда есть подозрение, что диод неисправен. Но, ответ на этот вопрос даёт ещё один ответ, где у диода анод, а где катод. Т.е. если мы изначально не знаем цоколёвку диода, то просто ставим мультиметр или тестер на прозвонку диодов (или на измерение сопротивления) и по очереди прозваниваем диод в обоих направлениях. Если диод исправен, наш прибор будет показывать прохождение тока только в одном из вариантов. Если диод пропускает ток в обоих вариантах — диод пробит. Если он не пропускает ни в каком варианте, диод перегорел и также неисправен. В случае исправного диода, когда он проводит ток, смотрим на клеммы прибора, тот вывод диода, что подключен к положительному выводу тестера, является анодом диода, а тот, что к отрицательному — катодом диода. Проверка диодов очень похожа на проверку транзисторов.

katod-anod.ru

Определяем полярность светодиода. Где плюс и минус у LED

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Как определить анод и катод у диодов 1Вт и более

В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

  • Лампочки;
  • светодиодные ленты;
  • фонарики;
  • индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Как определить плюс на маленьком SMD?

В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.


Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

svetodiodinfo.ru

Обозначение светодиодов и других диодов на схеме

Название диод переводится как «двухэлектродный». Исторически электроника берёт своё начало от электровакуумных приборов. Дело в том, что лампы, которые многие помнят из старых телевизоров и приёмников, носили названия типа диод, триод, пентод и т.д.

Название заключало в себе количество электродов или ножек прибора. Полупроводниковые диоды были изобретены в начале прошлого века. Их использовали для детектирования радиосигнала.

Главное свойство диода – характеристики проводимости, зависящие от полюсовки приложенного к выводам напряжения. Обозначение диода указывает нам на проводящее направление. Движение тока совпадает со стрелкой на УГО диода.

УГО – условное графическое обозначение. Иначе говоря, это значок, которым обозначается элемент на схеме. Давайте разберем как отличать обозначение светодиода на схеме от других подобных элементов.

Диоды, какие они бывают?

Кроме отдельных выпрямительных диодов их группируют по области применения в один корпус.

Обозначение диодного моста

Например, так изображается диодный мост для выпрямления однофазного напряжения переменного тока. А ниже внешний вид диодных мостов и сборок.

Другим видом выпрямительного прибора является диод Шоттки – предназначен для работы в высокочастотных цепях. Выпускается как в дискретном виде, так и в сборках. Их часто можно встретить в импульсных блоках питания, например БП для персонального компьютера AT или ATX.

Обычно на сборках Шоттки на корпусе указывается его цоколевка и внутренняя схема включения.


Специфичные диоды

Выпрямительный диод мы уже рассмотрели, давайте взглянем на диод Зенера, который в отечественной литературе называют – стабилитрон.


Обозначение стабилитрона (диод Зенера)

Внешне он выглядит как обычный диод – черный цилиндр с меткой на одной из сторон. Часто встречается в маломощном исполнении – небольшой стеклянный цилиндр красного цвета с черной меткой на катоде.

Обладает важным свойством – стабилизация напряжения, поэтому включается параллельно нагрузке в обратном направлении, т. е. к катоду подключается плюс питания, а анод к минусу.

Следующий прибор – варикап, принцип его действия основан на изменении величины барьерной емкости, в зависимости от величины приложенного напряжения. Используется в приемниках и в цепях, где нужно производить операции с частотой сигнала. Обозначается как диод, совмещенный с конденсатором.

Варикап — обозначение на схеме и внешний вид

Динистор – обозначение которого выглядит как диод, перечеркнутый поперек. По сути так и есть – он из себя представляет 3-х переходный, 4-х слойный полупроводниковый прибор. Благодаря своей структуре обладает свойством пропускать ток, при преодолении определенного барьера напряжения.

Например, динисторы на 30В или около того часто используются в лампах «энергосберегайках», для запуска автогенератора и других блоках питания, построенных по такой схеме.

Обозначение динистора

Светодиоды и оптоэлектроника

Раз диод излучает свет, значит обозначение светодиода должно быть с указанием этой особенности, поэтому к обычному диоду добавили две исходящие стрелки.


В реальности есть много разных способов определить полярность, подробнее об этом есть целая статья. Ниже, для примера, распиновка зеленого светодиода.

Обычно у светодиода маркировка выводов выполняется либо меткой, либо ножками разной длины. Короткая ножка – это минус.

Фотодиод, прибор обратный по своему действию от светодиода. Он изменяет состояние своей проводимости в зависимости от количества света, попадающего на его поверхность. Его обозначение:


Такие приборы используются в телевизорах, магнитофонах и прочей аппаратуре, которая управляется пультом дистанционного управления в инфракрасном спектре. Такой прибор можно сделать, спилив корпус обычного транзистора.

Часто применяется в датчиках освещенности, на устройствах автоматического включения и выключения осветительных цепей, например таких:


Оптоэлектроника – область которая получила широкое распространения в передаче данных и устройствах связи и управления. Благодаря своему быстродействию и возможности осуществить гальваническую развязку, она обеспечивает безопасность для питаемых устройств в случае возникновения высоковольтного скачка на первичной стороне. Однако не в таком виде как указано, а в виде оптопары.

В нижней части схемы вы видите оптопару. Включение светодиода здесь происходит замыканием силовой цепи с помощью оптотранзистора в цепи светодиода. Когда вы замыкаете ключ, ток идёт через светодиод в оптопаре, в нижнем квадрате слева. Он засвечивается и транзистор, под действием светового потока, начинает пропускать ток через светодиод LED1, помеченный зеленым цветом.

Такое же применение используется в цепях обратной связи по току или напряжению (для их стабилизации) многих блоков питания. Сфера применения начинается от зарядных устройств мобильных телефонов и блоков питания светодиодных лент, до мощных питающих систем.

Диодов существует великое множество, некоторые из них похожи по своим характеристикам, некоторые имеют совершенно необычные свойства и применения, их объединяет наличие всего лишь двух функциональных выводов.

Вы можете встретить эти элементы в любой электрической схеме, нельзя недооценивать их важность и характеристики. Правильный подбор диода в цепи снаббера, например, может значительно повлиять на КПД и тепловыделение на силовых ключах, соответственно на долговечность блока питания.

Если вам было что-нибудь непонятно – оставляйте комментарии и задавайте вопросы, в следующих статьях мы обязательно раскроем все непонятные вопросы и интересные моменты!

svetodiodinfo.ru

Как проверить диод мультиметром — Практическая электроника

В радиоэлектронике в основном применяются два типа диодов — это просто диоды, а также есть и светодиоды. Есть также стабилитроны, диодные сборки, стабисторы и тд. Но я их не отношу к какому то определенному классу.

На фото ниже у нас простой диод и светодиод.

Диод состоит из P-N перехода, поэтому весь прикол в проверке диода в том, что он пропускает ток только в одном направлении, а в другом не пропускает. Если это условие выполняется, то можно дать диагноз диоду — асболютно здоров. Берем наш известный мультик и крутилку ставим на значок проверки диодов. Подробнее об этом и других значках я говорил в статье Как измерить ток и напряжение мультиметром?.

Хотелось бы добавить пару слов о диоде. Диод, как и резистор, имеет два конца. И называются они по особенному — катод и анод. Если на анод подать плюс, а на катод минус, то ток через него спокойно потечет, а если на катод подать плюс, а на анод минус — ток НЕ потечет.

Проверяем первый диод. Один щуп мультиметра ставим на один конец диода, другой щуп на другой конец диода.

Как мы видим, мультиметр показал напряжение в 436 миллиВольт. Значит, конец диода, который касается красный щуп — это анод, а другой конец — катод. 436 миллиВольт — это падение напряжения на прямом переходе диода. По моим наблюдениям, это напряжение может быть от 400 и до 700 миллиВольт для кремниевых диодов, а для германиевых от 200 и до 400 миллиВольт. Далее меняем выводы диода местами.

Единичка на мультиметре означает, что сейчас электрический ток не течет через диод. Следовательно, наш диод вполне рабочий.

А как же проверить светодиод? Да точно также! Светодиод — это точно тот же самый простой диод, но фишка его в том, что он светится, когда на его анод подают плюс, а на катод — минус.

Смотрите, он маленько светится! Значит вывод светодиодика, на котором красный щуп — это анод, а вывод на котором черный щуп — катод. Мультиметр показал падение напряжения 1130 миллиВольт. Это нормально. Оно также может изменяться, в зависимости от «модели» светодиода.

Меняем щупы местами. Светодиодик не загорелся.

Выносим вердикт — вполне работоспособный светодиод!

А как же проверить диодные сборки, диодные мосты и стабилитроны? Диодные сборки — это соединение нескольких диодов, в основном 4 или 6. Находим схемку диодной сборки, и тыкаем щупами мультика по выводам этой самой диодной сборки и смотрим на показания мультика. Стабилитроны проверяются точно также, как и диоды.

www.ruselectronic.com

Маркировка диодов: таблица обозначений

Содержание:
  1. Маркировка импортных диодов
  2. Маркировка диодов анод катод

Стандартная конструкция полупроводникового диода выполнена в виде полупроводникового прибора. В нем имеется два вывода и один выпрямляющий электрический переход. В работе прибора использованы различные свойства, связанные с электрическими переходами. Вся система соединена в едином корпусе из пластмассы, стекла, металла или керамики. Часть кристалла с более высокой концентрацией примесей носит название эмиттера, а область, имеющая низкую концентрацию, называется базой. Маркировка диодов и схема обозначений применяются в соответствии с их индивидуальными свойствами, конструктивными особенностями и техническими характеристиками.

Характеристики и параметры диодов

В зависимости от применяемого материала, диоды могут быть выполнены из кремния или германия. Кроме того, для их изготовления используется фосфид индия и арсенид галлия. Диоды из германия обладают более высоким коэффициентом передачи, по сравнению с кремниевыми изделиями. У них большая проводимость при сравнительно невысоком напряжении. Поэтому, они широко используются в производстве транзисторных приемников.

В соответствии с технологическими признаками и конструкциями, диоды различаются как плоскостные или точечные, импульсные, универсальные или выпрямительные. Среди них следует отметить отдельную группу, куда входят светодиоды, фотодиоды и тиристоры. Все перечисленные признаки дают возможность определить диод по внешнему виду.

Характеристики диодов определяются такими параметрами, как прямые и обратные токи и напряжения, диапазоны температур, максимальное обратное напряжение и другие значения. В зависимости от этого, производится нанесение соответствующих обозначений.

Обозначения и цветовая маркировка диодов

Современные обозначения диодов соответствуют новым стандартам. Они разделяются на группы, в зависимости от предельной частоты, при которой происходит усиление передачи тока. Поэтому, диоды бывают низкой, средней, высокой и сверхвысокой частоты. Кроме того, у них различная рассеиваемая мощность: малая, средняя и большая.

Маркировка диодов представляет собой краткое условное обозначение элемента в графическом исполнении с учетом параметров и технических особенностей проводника. Материал, из которого изготовлен полупроводник, имеет обозначение на корпусе соответствующими буквенными символами. Эти обозначения проставляются вместе с назначением, типом, электрическими свойствами прибора и его условным обозначением. Это помогает, в дальнейшем, правильно подключить диод в электронную схему устройства.

Выводы анода и катода обозначаются стрелкой или знаками плюс или минус. Цветовые коды и метки в виде точек или полосок, наносятся возле анода. Все обозначения и цветовая маркировка позволяют быстро определить тип устройства и правильно использовать его в различных схемах. Подробная расшифровка данной символики приводится в справочных таблицах, которые широко используются специалистами в области электроники.

Маркировка импортных диодов

В настоящее время широко используются SMD-диоды зарубежного производства. Конструкция элементов выполнена в виде платы, на поверхности которой закреплен чип. Слишком маленькие размеры изделия не позволяют нанести на него маркировку. На более крупных элементах обозначения присутствуют в полном или сокращенном варианте.

В электронике SMD-диоды составляют около 80% всех используемых изделий этого типа. Такое разнообразие деталей заставляет внимательнее относиться к обозначениям. Иногда они могут не совпадать с заявленными техническими характеристиками, поэтому желательно провести дополнительную проверку сомнительных элементов, если они планируются к использованию в сложных и точных схемах. Следует учитывать, что маркировка диодов этого типа может быть разной на совершенно одинаковых корпусах. Иногда присутствует только буквенная символика, без каких-либо цифр. В связи с этим рекомендуется использовать таблицы с типоразмерами диодов от разных производителей.

Для SMD-диодов чаще всего используется тип корпуса SOD123. На один из торцов может наноситься цветная полоса или тиснение, что означает катод с отрицательной полярностью для открытия р-п-перехода. Единственная надпись соответствует обозначению корпуса.

Тип корпуса не играет решающей роли при использовании диода. Одной из основных характеристик является рассеивание некоторого количества тепла с поверхности элемента. Кроме того, учитываются значения рабочего и обратного напряжения, величина максимально допустимого тока через р-п-переход, мощность рассеивания и другие параметры. Все эти данные указаны в справочниках, а маркировка лишь ускоряет поиск нужного элемента.

По внешнему виду корпуса не всегда удается определить производителя. Для поиска нужного изделия существуют специальные поисковики, в которые нужно ввести цифры и буквы в определенной последовательности. В некоторых случаях диодные сборки вообще не несут какой-либо информации, поэтому в таких случаях сможет помочь только справочник. Подобные упрощения, делающие обозначение диода очень коротким, объясняются крайне ограниченным пространством для нанесения маркировки. При использовании трафаретной или лазерной печати удается разместить 8 символов на 4 мм2.

Стоит учесть и тот факт, что одним и тем же буквенно-цифровым кодом могут обозначаться совершенно разные элементы. В таких случаях анализируется вся электрическая схема.

Иногда в маркировке указывается дата выпуска и номер партии. Подобные отметки наносятся для возможности отслеживания более современных модификаций изделий. Выпускается соответствующая корректирующая документация с номером и датой. Это позволяет более точно установить технические характеристики элементов при сборке наиболее ответственных схем. Применяя старые детали для новых чертежей, можно не получить ожидаемого результата, готовое изделие в большинстве случаев просто отказывается работать.

Маркировка диодов анод катод

Каждый диод, как и резистор, оборудован двумя выводами – анодом и катодом. Эти названия не следует путать с плюсом и минусом, которые означают совершенно другие параметры.

Тем не менее, очень часто требуется определить точное соответствие каждого диодного вывода. Существует два способа определения анода и катода:

  • Катод маркируется полоской, которая заметно отличается от общего цвета корпуса.
  • Второй вариант предполагает проверку диода мультиметром. В результате, не только устанавливается местонахождение анода и катода, но и проверяется работоспособность всего элемента.

electric-220.ru

ДИОДЫ

Диод является двух электродным полупроводниковым прибором. Это соответственно Анод (+) или положительный электрод и Катод (-) или отрицательный электрод. Принято говорить, что диод имеет (p) и (n) области, они соединены с выводами диода. Вместе они образуют p-n переход. Разберем подробнее, что же такое этот p-n переход. Полупроводниковый диод представляет собой очищенный кристалл кремния или германия, в котором в область (p) введена акцепторная примесь, а в область (n) введена донорная примесь. В качестве донорной примеси могут выступать ионы Мышьяка, а в качестве акцепторной примеси ионы Индия. Основное свойство диода, это возможность пропускать ток только в одну сторону. Рассмотрим приведенный ниже рисунок:

На этом рисунке видно, что если диод включить Анодом к плюсу питания и Катодом к минусу питания, то диод находится в открытом состоянии и проводит ток, так как его сопротивление незначительно. Если диод включен Анодом к минусу, а Катодом к плюсу, то сопротивление диода будет очень большим, и тока в цепи практически не будет, вернее он будет, но настолько маленьким, что им можно пренебречь.

Подробнее можно узнать, посмотрев следующий график, Вольт-Амперную характеристику диода:

В прямом включении, как мы видим из этого графика диод имеет небольшое сопротивление, и соответственно хорошо пропускает ток, а в обратном включении до определенной величины напряжения диод закрыт, имеет большое сопротивление и практически не проводит ток. В этом легко убедиться, если есть под рукой диод и мультиметр, нужно поставить прибор в положение звуковой прозвонки, либо установив переключатель мультиметра напротив значка диода, в крайнем случае, можно попробовать прозвонить диод, установив переключатель на положение 2 КОм измерения сопротивления. Изображается на принципиальных схемах диод так, как на рисунке ниже, запомнить, где какой вывод легко: ток у нас, как известно, всегда течет от плюса к минусу, так вот треугольник в изображении диода как бы показывает своей вершиной направление тока, то есть от плюса к минусу.

Анод — это электрод прибора, который присоединяется к положительному полюсу необходимого источника питания. При этом электрический потенциал анода является положительным по отношению к потенциалу указанного катода. Во всех процессах электролиза анод — это электрически положительный полюс, на котором происходят окислительно-восстановительные реакции. Получается, что результатом этих операций может быть разрушение анода. Это используется, например, при электрорафинировании металлов.

Самые популярные аноды

В металлургии используется анод для гальваники для того, чтобы наносить на поверхность изделий слой металла электрохимическим способом или для электрорафинирования. При этом процессе металл с примесями полностью растворяется на аноде, а потом осаждается в чистом виде на катоде.

В основном распространены аноды из цинка, которые могут быть литыми, сферическими, катаными. Причем последние используются чаще всего. Кроме того, берут аноды из никеля, меди, олова, бронзы, кадмия, сплава сурьмы и свинца, серебра, платины и золота. А вот из кадмия аноды почти не используют, что обуславливается их экологической вредностью. Анод из драгоценных металлов используют для того, чтобы повысить коррозионную стойкость, улучшить эстетические свойства предметов, а также для других целей. Кроме того, они пригодятся и для того, чтобы повысить электропроводность изделий.

В вакуумных электронных приборах анод — это специальный электрод, который способен притягивать к себе любые летящие электроны, которые испущены катодом. В рентгеновских трубках и электронных лампах он имеет такую конструкцию, когда полностью поглощает все электроны. В электронно-лучевых трубках аноды являются элементами электронной пушки, которые поглощают только часть летящих электронов, формируя при этом электронный луч после себя. В полупроводниковых приборах электроды, которые подключаются к положительному источнику тока, когда прибор открыт, то есть он имеет небольшое сопротивление, называют анодом, а тот, что подключен к отрицательному полюсу, соответственно, — катодом.

Знак анода и катода

В специальной литературе часто можно встретить самое разное обозначение знака анода: «+» или «-». Это определяется особенностями рассматриваемых процессов. К примеру, в электрохимии считают, что катод — это электрод, на котором протекает процесс восстановления, а анод — это электрод, на котором протекает процесс окисления. При активной работе электролизера внешний источник тока обеспечивает на одном электроде избыток электронов и здесь происходит восстановление металла. Этот электрод является катодом. А на другом электроде, в свою очередь, обеспечивается недостаток электронов и происходит окисление металла, и его называют анодом.

При работе гальванического элемента, на одном из электродов избыток электронов обеспечивается уже не внешним источником тока, а именно реакцией окисления металла, то есть здесь отрицательным будет уже анод. Электроны, которые проходят через внешнюю цепь, будут расходоваться на протекание реакции восстановления, то есть катодом можно назвать положительный электрод.

Исходя из такого толкования, для аккумулятора аноды и катоды меняются местами в зависимости от того, как направлен ток внутри аккумулятора. В электротехнике анодом называют положительный электрод. Так электрический ток течет от анода к катоду, а электроны — наоборот.

Определить, какой из электродов является анодом, а какой – катодом, на 1-й взор кажется легко. Принято считать, что анод имеет негативный заряд, катод – правильный. Но на практике могут появиться путаницы в определении.

Инструкция

1. Анод – электрод, на котором протекает реакция окисления. А электрод, на котором происходит поправление, именуется катодом.

2. Возьмите для примера гальванический элемент Якоби-Даниэля. Он состоит из цинкового электрода, опущенного в раствор сульфата цинка, и медного электрода, находящегося в растворе сульфата меди. Растворы соприкасаются между собой, но не смешиваются – для этого между ними предусмотрена пористая перегородка.

3. Цинковый электрод, окисляясь, отдает свои электроны, которые по внешней цепи двигаются к медному электроду. Ионы меди из раствора СuSO4 принимают электроны и восстанавливаются на медном электроде. Таким образом, в гальваническом элементе анод заряжен негативно, а катод – одобрительно.

4. Сейчас разглядите процесс электролиза. Установка для электролиза представляет собой сосуд с раствором либо расплавом электролита, в тот, что опущены два электрода, подключенные к источнику непрерывного тока. Негативно заряженный электрод является катодом – на нем происходит поправление. Анод в данном случае электрод, подключенный к правильному полюсу. На нем происходит окисление.

5. Скажем, при электролизе раствора СuCl2 на аноде происходит поправление меди. На катоде же происходит окисление хлора.

6. Следственно учтите, что анод – не неизменно негативный электрод, так же как и катод не во всех случаях имеет правильный заряд. Фактором, определяющим электрод, является происходящий на нем окислительный либо восстановительный процесс.

Диод имеет два электрода, называемые анодом и катодом. Он горазд проводить ток от анода к катоду, но не напротив. Маркировка, объясняющая предназначение итогов, имеется не на всех диодах .

Инструкция

1. Если маркировка имеется, обратите внимание на ее внешний вид и расположение. Она выглядит как стрелка, упирающаяся в пластину. Направление стрелки совпадает с прямым направлением тока, происходящего через диод. Иными словами, стрелке соответствует анодный итог, а пластине – катодный.

2. Аналоговые многофункциональные измерительные приборы имеют разную полярность напряжения, приложенного к щупам в режиме омметра. У некоторых из них она такая же, как в режиме вольтметра либо амперметра, у других – противоположная. Если она вам незнакома, возьмите диод, имеющий маркировку, переключите прибор в режим омметра, позже чего подключите к диоду вначале в одной, а потом в иной полярности. При варианте, в котором стрелка отклоняется, запомните, какой электрод диода был подключен к какому из щупов. Сейчас, подключая щупы в разной полярности к иным диодам, вы сумеете определять расположение их электродов.

3. У цифровых приборов в большинстве случаев полярность подключения щупов во всех режимах совпадает. Переключите мультиметр в режим проверки диодов – рядом с соответствующим расположением переключателя имеется обозначение этой детали. Алый щуп соответствует аноду, черный – катоду. В верной полярности будет показано прямое падение напряжения на диоде, в неправильной же индицируется бесконечность.

4. Если под рукой измерительного прибора нет, возьмите батарейку от материнской платы, светодиод и резистор на один килоом. Объедините их ступенчато, подключив светодиод в такой полярности, дабы светодиод светился. Сейчас включите в обрыв этой цепи проверяемый диод, экспериментально подобрав такую полярность, дабы светодиод засветился вновь. Итог диода, обращенный к плюсу батарейки – анодный.

5. Если при проверке обнаружится, что диод непрерывно открыт либо непрерывно закрыт, и от полярности ничего не зависит, значит он неисправен. Замените его, заранее удостоверясь в том, что его выход из строя не обусловлен неисправностью других деталей. В этом случае вначале замените и их.

Обратите внимание!
Все перепайки исполняйте при обесточенной аппаратуре и разряженных конденсаторах. Диод проверяйте в выпаянном виде.

Есть вещи, которые хочется, что называется «развидеть» — термин вполне устоявшийся и понятный.

Евгений Гришковец, рассказывает про железнодорожников. (с) Спектакль «Одновременно»

А есть вещи которые, ну никак не получается запомнить. Это возникает от того, что новое понятие не может однозначно зацепиться за уже известные факты в сознании, никак не получается построить новую связь в семантической сети фактов.

Все знают, что у диода есть катод и анод. Все знают, как диод обозначается на электрической схеме. Но далеко не все могут правильно сказать, где же на схеме что.

Под спойлером картинка, посмотрев на которую, вы навсегда запомните, где у диода анод, а где катод. Должен предупредить, развидеть это не получится, так что тот, кто не уверен в себе, пусть не открывает.

Теперь, когда мы отпугнули слабых, продолжаем…


Да, вот так все просто. Буква К — это катод, буква А — это анод. Извините, теперь и вы это никогда не забудете.

Продолжим, и разберемся куда течет ток. Если приглядеться, обозначение диода представляет собой стрелку. Вот, не поверите — ток течет именно туда, куда показывает стрелка! Что логично, не правда ли? Дальше больше — ток течет «А ткуда» (от Анода) и «К уда» (к Катоду). В обозначениях транзисторов тоже есть стрелки, и они так же обозначают направление тока.


Ток — направленное движение заряженных частиц — это мы все знаем из школьной физики. Каких частиц? Да, любых заряженных! Это могут быть и электроны несущие отрицательный заряд и обделенные электронами частицы — атомы или молекулы, в растворах и плазме — ионы, в полупроводниках — «свободные электроны» или вообще «дырки», что бы это не значило. Так вот, во всем этом зоопарке проще всего разобраться так: ток течет от плюса к минусу, и все. Запомнить это очень просто: «плюс» — интуитивно — это там где чего-то «больше», больше в данном случае зарядов (еще раз — не важно каких!) и текут они в сторону «минуса», где их мало и ждут. Все остальные подробности, непринципиальны.

Ну, и последнее — батарейка. Обозначение тоже всем известно, две палочки подлинней потоньше и покороче потолще. Так вот покороче и потолще символизирует собой минус — эдакий «жирный минус» — как в школе, помните: «ставлю тебе четыре с жирным минусом ». Я только так и запомнил, возможно, кто-то предложит вариант лучше.

Теперь, вы без труда ответите на вопрос, загорится ли лампочка в этой схеме:

Назначение диода, анод диода, катод диода, как проверить диод мультиметром


Назначение диода — проводить электрический ток только в одном направлении. Когда-то давно применялись ламповые диоды. Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом.


Условное обозначение
диода на схеме

На рисунке показано условное обозначение диода на схеме. Буквами А и К соответственно обозначены анод диода и катод диода. Анод диода — это вывод, который подключается к положительному выводу источника питания, непосредственно или через элементы схемы. Катод диода — это вывод из которого выходит ток положительного потенциала и далее через элементы схемы попадает на отрицательный электрод источника тока. Т.е. ток через диод идёт от анода к катоду. А в обратном направлении диод ток не пропускает. Если каким-то из своих выводов диод подключается к источнику переменного напряжения, то на другом его выводе получается постоянное напряжение с полярностью, зависящей от того, как диод подключен. Если он подключен анодом к переменному напряжению, то с катода мы получим положительное напряжение. Если он подключен катодом, то с анода будет получено соответственно отрицательное напряжение.

Как проверить диод мультиметром


Выводы диода

Как проверить диод мультиметром или тестером — такой вопрос встаёт тогда, когда есть подозрение, что диод неисправен. Но, ответ на этот вопрос даёт ещё один ответ, где у диода анод, а где катод. Т.е. если мы изначально не знаем цоколёвку диода, то просто ставим мультиметр или тестер на прозвонку диодов (или на измерение сопротивления) и по очереди прозваниваем диод в обоих направлениях. Если диод исправен, наш прибор будет показывать прохождение тока только в одном из вариантов. Если диод пропускает ток в обоих вариантах — диод пробит. Если он не пропускает ни в каком варианте, диод перегорел и также неисправен. В случае исправного диода, когда он проводит ток, смотрим на клеммы прибора, тот вывод диода, что подключен к положительному выводу тестера, является анодом диода, а тот, что к отрицательному — катодом диода. Проверка диодов очень похожа на проверку транзисторов.


Определение анода и катода — Справочник химика 21

    ОПРЕДЕЛЕНИЕ АНОДА И КАТОДА [c.22]

    Дайте определения понятиям катод , анод , катодный процесс , анодный процесс . [c.105]

    Другой метод определения рассеивающей способности на плоских, параллельно расположенных к аноду катодах был предложен Фильдом. В отличие от предыдущего в данном случае катоды устанавливаются по одну сторону от анода и отделяются друг от друга токонепроводящей перегородкой (рис, XI-10). [c.363]


    Необходимо рассматривать не только реакцию между окружающей средой и металлическим покрытием, но и реакцию, которая происходит, когда воздействию окружающей среды подвергается гальваническая пара. При этом из-за пористости, дефектов покрытия, механического повреждения или в результате коррозии покрытия не обеспечивается защита основного металла. Если при воздействии определенной среды покрытие служит катодом по отношению к основному металлу, то образуются малый анод и большой катод, что приводит к интенсивной коррозии, сосредоточенной на малой площади. При дальнейшей коррозии соотношение площадей анод —катод существенным образом не изменяется, поскольку покрытие не корродирует [c.50]

    В рассматриваемой нами системе источник постоянного тока—анод— катод изменение общего тока / обязательно приведет к соответствующим изменениям токов /с и /ф, а также и зарядов с и ф. Увеличение и уменьщение напряжения между электродами изменяют концентрацию частиц при электродном слое. Поскольку процесс изменения концентрации раствора является нестационарным, следовательно, и при каком-то определенном напряжении источника составляющие /с и /ф общий ток / могут изменяться. [c.64]

    Термоэмиссионные константы А и методом прямых Ричардсона в экспериментальном диоде с тройным анодом. Катод был прямонакальным на танталовом керне. Измерялась только эмиссия с центральной, равномерно нагретой части катода, чем исключалось влияние охлажденных концов. По полученным данным строились кривые Шоттки, а затем прямые Ричардсона для определения работы выхода. [c.110]

    IV. Дайте определения анода и катода (с. 8, рис. 6) [c.131]

    Интенсивность / возникающего рентгеновского излучения зависит от напряжения анод — катод Уа и прямо пропорциональна анодному току /а и обычно задается на определенном расстоянии от трубки. [c.289]

    Лампа с полым катодом (рис. 11.25) представляет собой стеклянный или кварцевый баллон, заполненный инертным газом под низким давлением, внутри которого находятся два электрода — катод и анод. Катод имеет форму чаши и изготавливается из чистого металла. При подаче напряжения на электроды возникает тлеющий разряд с образованием положительных ионов газа-наполнителя. Последние бомбардируют катод, выбивая атомы металла в газовую фазу. Там эти атомы возбуждаются и испускают излучение, характерное для свободных атомов соответствующего элемента. Таким образом, спектр излучения лампы с полым катодом — это атомный спектр материала катода (плюс линии, испускаемые возбужденными ионами газа-наполнителя). Из него с помощью обычного дифракционного монохроматора можно выделить одну (обычно наиболее интенсивную) линию и использовать ее для атомно-абсорбционного определения соответствующего элемента. [c.244]


    Суммарные реакции на аноде, катоде и для всего элемента в целом приведены на рис. 32.20. В каждом элементе протекает полуреакция окисления и полуреакция восстановления. Полуреакция окисления всегда происходит на электроде, называемом анодом, а полуреакция восстановления — на катоде. Фактически это основные определения анода и катода в электрохимии. [c.86]

    Определение бора в карбиде кремния. 80 мг смеси помещают в кратер графитового электрода. Электрод со смесью помещают в камеру (рис. 9) и подключают анодом. Катодом служит электрод, заточенный на конус. Межэлектродный промежуток — 3 лгм. Пробы отжигают при [c.226]

    Определение Mg, Си, Ре, А1, Т1 в карбиде кремни.ч. 80 мг смеси помещают в кратер графитового электрода. Смесь уплотняют палочкой из органического стекла. Электрод со смесью служит анодом. Катодом является электрод, заточенный на конус. Между электродами зажигают дугу силой тока 10 а. Межэлектродный промежуток — 3 мм. Спектры образцов фотографируют не менее 4 раз при ширине щели спектрографа 0,015 мм. Время экспозиции— 1 мин. [c.226]

    Катод лампы нагревается электрическим током от специальной батареи. При достижении определенной температуры катод испускает электроны, имеющие самые разнообразные скорости. Электроны создают у катода так называемое электронное облако , образующее пространственный заряд, который своим отрицательным полем уменьшает дальнейшую эмиссию электронов. Если присоединить батарею положительным полюсом к аноду, а отрицательным—к катоду, то электроны полетят на анод, в цепи возникнет электронный ток. С увеличением напряжения на аноде все большее количество электронов будет достигать анода—сила электронного тока будет расти. Увеличение силы тока будет про- [c.76]

    Фарадей предложил ряд определений важнейших понятий, которые используются и в наши дни. Он ввел понятия электролиз , электролит , электрод , анод , катод . Частицы, образующиеся при электролизе, Фарадей называл ионами, которые в зависимости от направления их движения в электролите разделял на анионы и катионы. Среди исследований по электричеству работы Фарадея явились вершиной научных достижений. В химии же они стали эффективными только в сочетании с работами С. Аррениуса и Я. Г. Вант-Гоффа. Помимо одной из самых его известных книг История свечи в 1827 г. он опубликовал тоже ставшую очень популярной книгу Способы работы в химической лаборатории . [c. 85]

    II лучше соответствует применению формулы (40,10) к цилиндрическому триоду. Выражение (40,27) приводит к новому определению проницаемости триода, а именно проницаемость триода представляет собой отношение ёмкости анод-катод и ёмкости [c.151]

    Электролиз металлов ведут в режимах, обеспечивающих их максимальные выделение. Так, для получения алюминия из его окиси А12анод-катод в 1,7 В, поддерживают температуру электролиза в пределах 940— 950°С и его определенную концентрацию. [c.73]

    Выполнение определения. Образцы конденсатов (50 см ) упаривают на 30 мг угольного порошка во фторопластовых чашках на водяной бане. Полученные конденсаты переносят количественно в кратеры угольных электродов, применяемых в качестве анода. Катодом служат угольные электроды,, заточенные на конус. Спектры возбуждают в дуге постоянного тока (сила тока 12—14 А) и фотографируют на кварцевом спектрографе ИСП-28 с трехлинзовой конденсорной системой. Стандартные образцы, содержащие от 0,1 до 1 10 % анализируемых элементов, готовят, как указано в работе [1]. В качестве носителя применяют фторид натрия, который прибавляют к навескам стандартных образцов и конденсатам по 0,5 мг. Для анализа выбирают следующие линии определяемых элементов (нм) А1 — 308,22 5п — 284,08 5т — 336,58 Сг — 283,54 Си — 327,4. Градуировочные графики строят в координатах [Л5 lg ], где — разность почернений аналитической [c.16]

    Высокой селективностью, чувствительностью и точностью определения обладает полярографический метод. Он основан на измерении силы тока, возникающей при окислении или восстановлении анализируемых веществ на поверхности рабочего электрода. Различают катодную поляризацию, при которой применяют катод с небольшой, а анод с большой поверхностью. Плотность тока сравнительно велика на катоде и очень мала на аноде. Поляризация происходит на катоде при прохождении тока через раствор. При анодной поляризации, наоборот, используют анод с небольшой, а катод с большой поверхностью. Поляризация происходит на аноде, катод не поляризуется. [c.5]

    Явление электролитического выделения вещества щироко используется для получения химически чистых металлов меди, цинка, алюминия, магния, никеля, кобальта и т. п. Для выделения каждого вещества необходимо создать и поддерживать свой режим. Так, для выделения алюминия из его окиси АЬОз необходимо иметь разность потенциалов анод — катод 1,7 в, поддерживать определенную концентрацию ионов и температуру. [c.134]


    Нагляднее отображают явления, происходящие на электродах гальванического элемента, следующие определения анод — электрод, на котором происходят процессы окисления, сопровождающиеся освобождением электронов катод — электрод, на котором происходят процессы восстановления, сопровождающиеся связыванием электронов. (Прим. ред.) [c.21]

    С. В. Горбачев. На протяжении последних лет в работе нашей лаборатории возникло новое направление. Основная идея этого направления — использовать опыт химической кинетики для решения электрохимических задач. А. Н. Фрумкин сказал, что исследование влияния температуры на скорость электрохимических реакций оказалось методом плодотворным, но, но его мнению, в наших работах имеется недостаток, связанный с тем, что измерения относились к определенному потенциалу, тох да как желательно относить их к определенному перенапряжению, или, правильнее,— к определенному потенциалу поляризации. В своих работах мы всегда подчеркивали, что измерение целесообразно проводить, применяя в качестве электродов сравнения электроды в том же растворе, при той же температуре и даже в том же сосуде, а пе каломельные полуэлементы. Поэтому в наших работах применяется сосудик из трех отделений анод, катод и электрод сравнения. И только когда речь идет о необратимых [c.133]

    Задача определения поверхности катода решается, если задать граничные условия на стационарной поверхности анода для тока и потенциала.[c.138]

    Электроды для электрогравиметрических определений. Платиновые катоды и аноды наиболее предпочтительны в электрогравиметрии, так как они устойчивы к действию кислот и оснований, легко очищаются подходящими растворителями от остатков осажденного металла, и при необходимости их можно прокаливать в пламени для удаления примесей органических веществ, мешающих равномерному однородному отложению металла на электроде. Для некоторых электрогравиметриче- [c.418]

    Итак, имеются три определения анода и катода. Анод — это электрод, в котором протекает реакция окисления плотность тока направлена в электролит электродное напряжение отрицательно. Катод — это электрод, в котором протекает реакция восстановления плотность тока направлена из электролита электродное напряжение положительно. [c.60]

    Электроды для электрогравиметрических определений. Платиновые катоды и аноды наиболее нредночтительны в электрогравиметрии, так [c. 118]

    Бадо-Ламблинг [86] построил кривые поляризации для окисления церия (III) на платиновых анодах 100%-ная эффективность тока достигается только в том случае, когда концентрация окисляемого вещества достаточно велика, так что сопутствующее окисление воды остается пренебрежимо малым. По данным Шульца [140], потенциостатическая кулонометрия может использоваться для определения европия в 0,1 н. растворе НС1. Восстановление европия (III) до европия (II) на ртутном катоде ни в одном из испытанных Шульцем электролитов не проходило при 100%-ной эффективности тока. Когда европий восстанавливается при —0,8 в относительно AgjAg l и затем снова окисляется при —0,1 в и при прочих равных условиях, электролиз является почти точным. Шульц определил, что малые количества галлия, иттрия, иттербия, лантана, церия, кальция, алюминия, кремния или железа не являются помехой при этом определении. Используя катод из амальгамы лития, Онстотт [141] отделял европий от самария и самарий от гадолиния [142] в среде цитрата.[c.63]

    Фильтрат с промывными водами, полученный после определения НзЗпОд, упаривают до объема 100—120 ял и добавляют к нему 25 мл разбавленной (1 1) азотной кислоты. В полученный раствор опускают предварительно взвешенные электроды и начинают электролиз. Выделение меди и свинца проводят при напряжении 2,2—2,4 б и силе тока 1,8—3,0 а. Через 30—35 жын добавляют 2—3 мл разбавленной (1 1) серной кислоты и, не прекращая электролиза, частично нейтрализуют раствор 25—30жл 10%-ного раствора ЫН ОН. Продолжают электролиз еще в течение 20— 30 мин. Приливают в раствор такое количество воды, чтобы уровень жидкости повысился на 1—1,5с и, и проверяют выделение меди на свежей поверхности. Если медь не выделяется из раствора, то, не прерывая тока, убирают стакан с раствором и промывают электроды, подставляя стакан с чистой водой,затем выключают ток и снимают электроды. Анод сушат в сушильном шкафу при 180 °С, положив его в фарфоровую чашку чтобы избежать случайной потери РЬОд, так как последняя непрочно удерживается на поверхности анода. Катод промывают спиртом, высушивают в сушильном шкафу в течение 3—5 мин и взвешивают. [c.338]

    На рис. 3 приведена принципиальная схема установки для определения толщины барьерной части пленок. Рабочие электроды и электролит те же самые, что и в описанном выше методе измерения импеданса. Электрод с исследуемой пленкой являлся анодом. Катодом служил неокисленный электрод аналогичных размеров из того же материала. Увеличивая ступенчато, через 200 мв, напряжение на [c.208]

    Авторы работы [16] вели электролиз в платиновой чашке, являвшейся одновременно анодом, катодом служил медный или угольный стержень (00,5—1,2 мм). При проведении электролиза в 0,1 мл 2 н. солянокислого раствора при напряжении 2 в выделяются Hg, Ag, Сс1, РЬ, В1, Си, Аз, 5Ь, 8п, Ке. 5е, Т1, Аи и Р1. Из аммиачного раствора выделяются Ag, Сс1, Т1, Оа, 1п, Ое, 2п, N1, Со, Мо, V, II, Ре, Сг и А1. Время электролиза 30—40 минут. Выделившиеся на электроде примеси непосредственно возбуждались в обрывной дуге. Чувствительность определения из объема 0,1 мл 10 —10 %. Показана возможность разделения обеих групп. [c.138]

    Шовен и соавторы [185, 186[ использовали расплав системы Na l — KaZrP , содержание фторцирконата калия в которой составляло 65 масс.%. Электролиз проводили при 850° С в атмосфере аргона в графитовом тигле, который служил анодом. Катодами служили стержни из молибдена, никеля или стали. При электролизе на катоде выделяется металлический цирконий, обедненный гафнием. Степень разделения или обеднения осадка гафнием ( ) в определенный отрезок времени ведения электролиза определяется уравнением [c.48]

    Постановка и решение задачи вывода электролизера на ремонт имеют некоторую особенность в зависимости от вида анодного материала, которая объясняется определенным различием в кинетике анодных процессов. Поэтому ниже подробно рассматриваются постановка и решение задачи для электролизеров с графитовыми анодами и указывается их трансформация для электролизеров с анодами ОРТА. Параметры процессов, протекающих в электролизере, меняются. Так со временем сечение графитовых анодов уменьшается, увеличивается зазор анод — катод, растет напряжение на ванне, возрастает расход электроэнергии на 1 т NaOH. Когда напряжение на электролизере достигает некоторого верхнего предела с учетом концентрации щелочи в католите, аноды заменяют. При высокой концентрации щелочи на выходе, когда увеличить расход анолита повышением гидростатического давления на диафрагме невозможно, а пробег анодов небольшой, диафрагму (катод) заменяют или промывают ее конденсатом. [c.104]

    Экранирование катода и однородность пленок. Обычно распылительная система монтируется таким образом, чтобы ионное распыление имело место лишь на одной стороне мишени. Это объясняется тем, что на обратной стороне часто располагаются охлаждающие змеевики, крепления и т. п,. распыление которых было бы весьма нежелательным. Кроме того, это обусловлено необходимостью экономии полного тока, подводимого к катоду. От нежелательного распыления чаще всего избавляются, применяя матал-лические экраны, и.меющие потенциал анода и располагаемые от катода на расстоянии, меньшем толщины катодного темного пространства [1]. Как уже отмечалось ранее, нельзя зажечь разряд между двумя поверхностями, разделенными промежутком, который был бы меньше катодного темного про-странства.Очевидно, что экран катода должен повторять все его контуры с тем, чтобы нигде не отстоять от катода дальше, чем на толщину катодного темного пространства. Если даже разряд, возникший где-либо внутри системы экран — катод, и не приведет к появлению распыленного материала в рабочем объеме, он может легко перерасти в дуговой разряд. Чтобы предотвратить распыление определенных участков катода, вместо экранирования их можно изолировать, покрыв диэлектрическим материалом. Однако при этом возникает опасность газовыделения придание же необходимой фор.мы диэлектрическому покрытию является несравнимо более сложной задачей, чем изготовление металлического экрана. Кроме того, часто возникают осложнения в связи с осаждением на диэлектрик распыляемого материала. [c.421]

    Спектральный анализ. Навеску пробы или эталона, равную 60 мг, помещают в кратер нижнего электрода и сжигают в дуге постоянного тока. Проба — анод, катод заточен на полусферу. Регистрацию спектров осуществляют на фотопластинках панхром для натрия и лития и И-780 —для калия. На одной фотопластинке снимают по три спектра проб и эталонов. Для определения лития сухую фотопластинку фотометрируют на микрофотометре МФ-2 по логарифмической щкале и замеряют суммарное почернение от излучения линии и фона и почернение фона. По данным, полученным для эталонов, строят калибровочный график в координатах разность почернений линий и фона — логарифм концентрации лития в эталоне, и по нему определяют содержание лития в пробе. Для определения содержания натрия и калия снимают профиль линии, полученной на спектрограмме, на фотопластинку микро , щель микрофотометра 30 мк, скорость записи 20 мм мин, масц таб 25 1. Пластинку проявляют в течение [c.30]

    Спектральный анализ. Пробы и эталоны в количестве 60 помещают в кратер графитового электрода диал етром 3,5 мм и глубиной 5 мм и сжигают в дуге постоянного тока. Проба-анод, катод заточен на полусферу. Спектры проб и эталонов по три раза каждый фотографируют на фотопластинки панхром для натрия и лития и на фотопластинки И-780 для калия. В связи с самопоглощением резонансных линий щелочных металлов расчет проводили по формуле, предложенной Спекировым [2]. Фотометрирование и расчет см. в статье Определение примесей в сплаве системы 51—Сг——Ре . Для анализа используют резонансные линии (А) натрий 5889,899, калий 7664,899 и литий 6707,844. [c.42]

    При определении кислорода в двуокиси свинца [889] образец помещают в платиновый контейнер и погружают в раствор гидроокиси натрия. В этот же раствор вводят платиновый анод (катодом служит контейнер), пропускают ток силой 1 а и измеряют катодный потенциал относительно электрода Hg/HgO/2,5 н. раствор NaOH. Разрядка деполяризатора согласно уравнения [c.114]

    Ионизационные кривые снимались в интервале разности потенциалов анод — катод от 7 до 35 е через 0,15 в. Потенциалы появления ионов определяли методом экстраполированных разностей [2] сравнение проводили между кривой эффективного выхода исследуемого иона и кривой эффективного выхода молекулярного иона бензола потенциал появления молекулярного иона бензола был принят равным 9,21 0,01 эв [3]. Бензол вводили в источник одновременно с исследуемым веществом. При определении потенциала появления иона СдН из тиофена в качестве репера применяли аргон (ионизационный потенциал 15,76 эв [4]), а бензол в прибор не вводили, так как при электронном ударе он также может дать ион С3Н3 .  [c.240]

    Определение по методу клиновидного] сдвоенного анода. Прибор состоит из трех металли- ческих пластин, которые закрепл5потся в виде клина. Клин является анодом. Катодом служат стенки ванны.  [c. 22]

    Определение внутренних напряжений по методу изгиба производится следующим образом. Тонкая металлическая пластинка длиной в несколько сантиметров, испольуемая в качестве катода, неподвижно закрепляется с одного конца, в то время как другой конец ее может свободно перемещаться. В качестве анода применяется пластинка примерно такого же размера, которая закрепляется параллельно катоду на определенном расстоянии. Катод со стороны, противоположной аноду, покрывается тонким слоем изолирующего вещества (например, лака) для того, чтобы металл осаждался только на одной стороне его. По мере осаждения металла под действием внутренних напряжений, возникающих в осадке, происходит изгиб катодной пластинки. В зависимости от величины и знака внутренних напряжений осадка меняются величина и направление изгиба катода. [c.89]


Анод, катод, положительный и отрицательный: основные сведения об аккумуляторах

Значительные разработки были сделаны в области аккумуляторных батарей (иногда называемых вторичными элементами), и большую часть этой работы можно отнести к разработке электромобилей. Эта работа привела к присуждению Нобелевской премии по химии 2019 года за разработку литий-ионных аккумуляторов. Следовательно, термины «анод», «катод», «положительный» и «отрицательный» получили все большее распространение.

В статьях о новых аккумуляторных электродах часто используются названия анод и катод без указания, разряжается аккумулятор или заряжается. Термины анод, катод, положительный и отрицательный не являются синонимами, иногда их можно перепутать, что может привести к ошибкам.

Цель этой статьи — прояснить и четко определить эти разные термины.



Реакции окисления и восстановления

  • Реакция окисления — это электрохимическая реакция, в результате которой образуются электроны.- \к LiCoO_2}$



    — реакция восстановления. Редукция — это приобретение электронов.



    Анод, катод

    • Анод – это электрод, на котором протекает реакция окисления. Потенциал анода, через который протекает ток, выше его равновесного потенциала: $E_\text a(I)>E_{I=0}$ (рис. 1).



    • Катод – это электрод, на котором протекает реакция восстановления. Потенциал катода, через который протекает ток, ниже его равновесного потенциала: $E_\text c(I)







    Рисунок 1: $(E_{I \neq 0}-E_{I= 0})\;I >0$



    Положительный и отрицательный электроды

    Два электрода батареи или аккумулятора имеют разные потенциалы. Электрод с более высоким потенциалом называется положительным, электрод с более низким потенциалом — отрицательным. Электродвижущая сила, ЭДС в В, батареи представляет собой разницу между потенциалами положительного и отрицательного электродов, когда батарея не работает.-$  → отрицательный электрод является анодом.







Рис. 2: Разрядка и зарядка аккумулятора: слева изменение потенциала положительного и отрицательного электродов; справа, изменение напряжения аккумулятора



Зарядка аккумулятора

Во время заряда аккумулятора напряжение элемента U , разница между положительным и отрицательным, увеличивается (рис. +$ → положительный электрод является анодом.-$ → отрицательный электрод является катодом.







Рисунок 3: Разряд/заряд вторичной батареи, представленной в виде гальванического элемента, с электронами и направлением тока.



Заключение

При нормальном использовании перезаряжаемой батареи потенциал положительного электрода как при разрядке, так и при перезарядке остается выше, чем потенциал отрицательного электрода.С другой стороны, роль каждого электрода меняется во время цикла разрядки/зарядки.

  • Во время разряда плюс — катод, минус — анод.
  • Во время заряда положительный является анодом, отрицательный — катодом.



Тексты, описывающие аноды или катоды аккумуляторов, безусловно, имплицитно рассматривают случай разряда. Давайте без колебаний напишем, перефразируя Резерфорда, имплицитное есть не что иное, как плохое явное.





Узнайте больше о потенциостатах

Чтобы узнать больше о потенциостатах BioLogic, которые используются в исследованиях аккумуляторов и тестировании аккумуляторов, а также в других областях, представляющих интерес, перейдите на нашу страницу обзора потенциостатов и страницу обзора тестирования аккумуляторов/циклов аккумуляторов.





Узнайте больше о кривых цикла работы батареи

Может быть интересна следующая статья «Как читать кривые цикла работы батареи»

Катод и анод – определение и разница между анодом и катодом

Что такое анод и катод?

Прежде чем мы узнаем о терминах катод и анод, во-первых, нам необходимо понять, что такое электрод. Согласно общему определению, электрод — это вещество, которое помогает в проведении электричества, когда электрический ток либо уходит, либо входит в неметаллическую среду, такую ​​как электролитическая ячейка.

В чистом виде электрод можно определить как проводник, который помогает установить электрический контакт с неметаллической частью цепи. Электроды состоят из двух основных точек, называемых катодом и анодом, которые в основном описывают направление тока.

Объяснение анода и катода

Давайте обсудим, что именно означают катод и анод. Оба эти термина могут быть определены потоком тока. Таким образом, катод можно рассматривать как электрод, с которого ток выходит из поляризованного электрического устройства.Точно так же анод можно описать как электрод, от которого ток поступает в поляризованное электрическое устройство.

Термины «катод» и «анод» были окончательно определены в 1834 году Уильямом Уэвеллом. Он адаптировал слова из греческого слова (имя, kathodos), «путь вниз» или «спуск». Уильям консультировался с Майклом Фарадеем при создании терминов.

Графическое изображение катода и анода приведено ниже.

[Изображение скоро будет загружено]

Что такое катод?

Когда мы говорим о катоде в химии, можно сказать, что это электрод, на котором происходит восстановление.В электрохимической ячейке это обычное дело. Здесь катод приводит к отрицательному результату из-за того, что электрическая энергия, подводимая к ячейке, приводит к разложению химических соединений. Однако его также можно назвать положительным, как в случае с гальваническим элементом, где химическая реакция имеет тенденцию к выработке электрической энергии.

Также говорят, что катод бывает холодным или горячим катодом. Катод, который нагревается в присутствии нити накала для испускания электронов с помощью термоэлектронной эмиссии, называется горячим катодом, тогда как холодные катоды не нагреваются ни с какой нитью.В общем, катод помечается как «холодный», если он испускает больше электронов, чем электронов, генерируемых только термоэлектронной эмиссией.

Что такое анод?

В самой простой форме анод в электрохимии определяется как точка, в которой происходит реакция окисления. В общем, на аноде анионы или отрицательные ионы из-за его электрического потенциала имеют тенденцию вступать в реакцию и испускать электроны. Затем эти электроны движутся вверх и попадают в управляющую цепь.

Если мы рассмотрим гальванический элемент, анод имеет отрицательную природу, и в основном электроны движутся к внешней части цепи. В то время как в электролитической ячейке он снова задается как положительный. Кроме того, анодом может быть проволока или пластина, имеющие избыточный положительный заряд.

Давайте обсудим некоторые ключевые различия между анодом и катодом:

разница между анодом и катодом

Cathode

Anode

Cationode — это электрод, где электричество вытекает или выдается.

Анод — это электрод, на который подается электричество.

Катод представляет собой электрод с отрицательной стороной.

Анод представляет собой электрод с положительной стороной.

Катод действует как акцептор электронов.

Анод действует как донор электронов.

Реакция восстановления происходит на катоде в электролизере.

Реакция окисления происходит на аноде в электролизере.

Катод может стать анодом в гальванических элементах.

Анод может стать катодом в гальванических элементах.

Зарядка на аноде и катоде

На аноде происходит реакция окисления. Окисленные частицы потеряли бы электроны, оставив этот электрод с скоплением электронов. Таким образом, анод заряжается отрицательно.

Но, в отличие от катода, существует восстановительная реакция, при которой разновидности уменьшенных получили бы электроны.Следовательно, электрод, то есть катод, лишен электронов и поэтому заряжен положительно.

Причина, по которой катод считается отрицательным, а анод положительным

Это связано с тем, как они были определены изначально, что датируется временем, предшествующим открытию электрона. Катод происходит от греческого слова «катодос», что означает «путь вниз», поскольку это клемма, с которой обычный ток («течет» от положительного электрода к отрицательному, противоположному направлению движения электрона) покидает устройство (с анод является терминалом, куда входит обычный ток).

Катод не всегда положительный или отрицательный. Но в разряжающейся батарее катод действует как положительный вывод, а в вакуумной лампе или диоде катод действует как отрицательный вывод, поскольку обычный ток входит в них через анод или положительный вывод.

Заряды катода и анода гальванического элемента

Окислительно-восстановительные реакции в обоих полуэлементах гальванического элемента протекают самопроизвольно. На катоде происходит восстановление, создающее положительный заряд и расходующее электроны.Тогда как на аноде происходит реакция окисления и избыточные электроны создают отрицательный заряд.

%PDF-1.4 % 6 0 объект > эндообъект внешняя ссылка 6 180 0000000016 00000 н 0000004376 00000 н 0000004453 00000 н 0000004632 00000 н 0000006128 00000 н 0000006423 00000 н 0000006687 00000 н 0000006822 00000 н 0000007108 00000 н 0000007608 00000 н 0000008307 00000 н 0000008793 00000 н 0000008925 00000 н 0000009305 00000 н 0000009353 00000 н 0000009401 00000 н 0000009449 00000 н 0000009497 00000 н 0000009545 00000 н 0000009593 00000 н 0000009641 00000 н 0000009689 00000 н 0000009737 00000 н 0000009785 00000 н 0000009833 00000 н 0000009881 00000 н 0000009929 00000 н 0000009977 00000 н 0000010025 00000 н 0000010073 00000 н 0000013757 00000 н 0000013896 00000 н 0000014059 00000 н 0000014193 00000 н 0000017681 00000 н 0000021554 00000 н 0000024729 00000 н 0000028011 00000 н 0000031403 00000 н 0000031860 00000 н 0000032198 00000 н 0000035475 00000 н 0000039125 00000 н 0000039836 00000 н 0000040670 00000 н 0000041468 00000 н 0000042233 00000 н 0000043058 00000 н 0000043805 00000 н 0000044618 00000 н 0000045365 00000 н 0000046151 00000 н 0000046967 00000 н 0000047801 00000 н 0000048635 00000 н 0000049424 00000 н 0000049964 00000 н 0000050790 00000 н 0000051642 00000 н 0000051744 00000 н 0000051836 00000 н 0000064225 00000 н 0000064499 00000 н 0000064721 00000 н 0000065026 00000 н 0000075317 00000 н 0000075580 00000 н 0000088528 00000 н 0000088801 00000 н 0000088886 00000 н 0000101411 00000 н 0000101679 00000 н 0000101887 00000 н 0000102173 00000 н 0000117542 00000 н 0000117797 00000 н 0000130752 00000 н 0000131015 00000 н 0000149558 00000 н 0000149826 00000 н 0000171069 00000 н 0000171330 00000 н 0000182373 00000 н 0000182632 00000 н 0000182722 00000 н 0000194652 00000 н 0000194920 00000 н 0000195137 00000 н 0000195435 00000 н 0000220375 00000 н 0000220630 00000 н 0000242216 00000 н 0000242484 00000 н 0000242573 00000 н 0000256035 00000 н 0000256298 00000 н 0000256511 00000 н 0000256809 00000 н 0000276729 00000 н 0000276980 00000 н 0000295446 00000 н 0000296379 00000 н 0000298014 00000 н 0000299830 00000 н 0000301620 00000 н 0000303246 00000 н 0000304833 00000 н 0000306547 00000 н 0000308342 00000 н 0000310308 00000 н 0000312330 00000 н 0000328905 00000 н 0000330947 00000 н 0000332763 00000 н 0000334012 00000 н 0000334533 00000 н 0000338405 00000 н 0000339433 00000 н 0000340790 00000 н 0000342696 00000 н 0000344879 00000 н 0000347030 00000 н 0000407227 00000 н 0000409412 00000 н 0000411737 00000 н 0000413885 00000 н 0000415481 00000 н 0000417653 00000 н 0000419820 00000 н 0000422067 00000 н 0000424383 00000 н 0000426688 00000 н 0000428840 00000 н 0000454683 00000 н 0000456722 00000 н 0000458787 00000 н 0000461001 00000 н 0000463031 00000 н 0000464408 00000 н 0000466395 00000 н 0000468529 00000 н 0000470677 00000 н 0000472641 00000 н 0000474286 00000 н 0000488516 00000 н 0000489677 00000 н 0000490811 00000 н 0000492557 00000 н 0000494446 00000 н 0000496514 00000 н 0000498753 00000 н 0000500717 00000 н 0000502076 00000 н 0000504173 00000 н 0000506427 00000 н 0000509532 00000 н 0000511803 00000 н 0000513751 00000 н 0000515920 00000 н 0000518262 00000 н 0000520569 00000 н 0000522832 00000 н 0000525019 00000 н 0000527045 00000 н 0000528634 00000 н 0000530717 00000 н 0000556400 00000 н 0000558596 00000 н 0000560811 00000 н 0000563039 00000 н 0000565269 00000 н 0000567247 00000 н 0000568615 00000 н 0000569715 00000 н 0000576249 00000 н 0000611735 00000 н 0000648593 00000 н 0000669992 00000 н 0000676695 00000 н 0000003896 00000 н трейлер ]/предыдущая 739146>> startxref 0 %%EOF 185 0 объект >поток h-K(a3#Rn1I3#PlJM\ۂ,,d64bC)Bj6n%ir%%dBz:

Аноды и катоды — обзор

6.

1.1 Принципы

Анод и катод замыкают накоротко и подключают к «низкопотенциальной» клемме измерителя LCR. Затвор находится под «высоким потенциалом» и получает постоянное напряжение VFG, а также небольшой сигнал переменного тока (рис. 6.1а). Независимый источник напряжения подключается к заднему затвору, эмулированному заземлением или подложкой. Частота выбрана около 10 кГц, чтобы ослабить шум 1/f и предоставить достаточно времени для несущих, чтобы составить каналы инверсии/накопления [2].

Рисунок 6.1. (a) Установка для измерения разделенной емкости в управляемом PIN-диоде. (b) Общая емкость против предвзятости в противных воротах, показывающих ворота к аноду C C C и ворота к катодам C GK C GK Комплектующие ( T OX = t коробка =25 морских миль, адаптировано из [2]).

Типичная расщепленная кривая CV имеет две ветви (рис. 6.1b). Левая ветвь отвечает за формирование дырочного канала на границе раздела пленка/затвор–оксид и аналогична расщепленной кривой CV, измеренной в P-канальном МОП-транзисторе.Что касается правой ветви, то она описывает поведение электронного канала точно так же, как в N-канальном MOSFET. Каждую из этих ветвей также можно измерить независимо, отключив одну из клемм. Это означает, что общая разделенная емкость складывается из емкости затвор-анод (измеренной с открытой клеммой N+) и емкости затвор-катод (с отключенной клеммой P+).

Разделенная емкость суммирует вклады электронов и дырок в одну кривую C-V.Это заметное преимущество PIN-диодов: для получения такого же количества информации от транзисторов потребовалось бы тестирование двух отдельных устройств (N- и P-канальных МОП-транзисторов).

Максимальное значение емкости на рис. 6.1b одинаково для двух ветвей и указывает емкость оксида, C1=Cox. Это происходит, когда поверхностный канал находится в сильной инверсии или сильном накоплении и его емкость превышает емкость диэлектрика затвора. С обеих сторон емкость уменьшается с |VFG| поскольку носители имеют тенденцию испаряться с поверхности.Численное моделирование показывает, что электронные или дырочные каналы никогда не могут заполнить всю площадь интерфейса. Электронный канал закорочен на катод N + , но отделен от анода небольшой боковой обедненной областью. Канал отверстия, наоборот, соединен с анодом Р + и немного отделен от катода. Теперь легко понять, что минимальное значение емкости мало, но не равно нулю, поскольку оно включает в себя паразитные вклады переходов.

Еще более информативными являются кривые C–V, измеренные путем изменения напряжения заднего затвора VBG (рис. 6.2а). Когда задний интерфейс сильно инвертирован (VBG=6 В) или накоплен, емкость колеблется между двумя граничными значениями, C1 и C2, для которых силовые линии электрического поля заканчиваются либо в верхнем канале, либо в заднем канале. В последнем случае полная емкость представляет собой последовательную комбинацию вкладов затвор-диэлектрик и полностью обедненного тела:

Рисунок 6. 2. (a) Разделенная емкость C FG и (b) производная емкости в зависимости от смещения затвора, измеренная для переменного напряжения заднего затвора.Положения отрицательных и положительных пиков производной указывают на пороговые напряжения для каналов дырочного и электронного фронтов. Промежуточный отрицательный пик, наблюдаемый для В BG = -2 В, обозначает пороговое напряжение дырочного обратного канала (пленка толщиной 25 нм и BOX, адаптировано из [2]).

(6.1)1C2=1Cox+1Csi

Измерения с заземленным задним затвором дают квазисимметричную кривую. Поскольку задний интерфейс обеднен, минимальная емкость C3 ниже, C3

Богатая деталями и сложная кривая C-V измерена путем смещения заднего затвора непосредственно перед пороговым напряжением дырочного канала (VBG=-2 В, на рис. 6.2a). Изменение напряжения переднего затвора от накопления до инверсии модулирует через интерфейсную связь переход обратного канала от накопления дырок к истощению.Несколько режимов работы объединены в эту уникальную кривую. На левом конце (VFG=-2 В) повсюду в корпусе имеются отверстия. Суммарная емкость сводится к диэлектрической емкости C1=Cox. По мере увеличения VFG отверстия на передней поверхности больше не сохраняются, и емкость падает. Пока обратный канал все еще накапливается, емкость имеет тенденцию достигать C2. В то же время пороговое напряжение обратного канала с дыркой становится все более и более отрицательным из-за эффекта связи [3], пока VBG=-2 В не становится недостаточным для поддержания канала с дыркой.В этот момент (VFG=0,2 В) задний интерфейс входит в режим истощения, материализуемый третьей точкой перегиба (изломом). За изломом все тело полностью разряжено, что приводит к падению емкости до самого низкого значения C3 (для VFG = +0,5 В на рис. 6.2а). Наконец, по мере того, как VFG продолжает расти, электроны начинают заполнять передний интерфейс, и емкость быстро увеличивается, в конечном итоге снова достигая максимального значения C1. Симметричные ВФХ получаются заменой дырок электронами в обратном канале ( i.е. , VBG=+2 В).

17.2: Электролиз — Химия LibreTexts

Типичный электролизер можно изготовить, как показано на рисунке \(\PageIndex{1}\). Два электрических проводника (электроды ) погружают в электролизуемую жидкость. Эти электроды часто изготавливаются из инертного материала, такого как нержавеющая сталь, платина или графит. Электролизуемая жидкость должна быть способна проводить электричество, поэтому обычно это водный раствор электролита или расплавленное ионное соединение.Электроды подключаются проводами к батарее или другому источнику постоянного тока. Этот источник тока можно рассматривать как «электронный насос», который забирает электроны с одного электрода и выталкивает их на другой электрод. Электрод, с которого удаляются электроны, становится положительно заряженным, а электрод, к которому они поступают, имеет избыток электронов и отрицательный заряд.

Рисунок \(\PageIndex{1}\): электролизер. Батарея перекачивает электроны от анода (делая его положительным) к катоду (делая его отрицательным).Положительный анод притягивает к себе анионы, а отрицательный катод притягивает к себе катионы. Электрический ток переносится электронами в проводе и электродах, но он переносится анионами и катионами, движущимися в противоположных направлениях в самой клетке. Поскольку анод может принимать электроны, на этом электроде происходит окисление. Катод является донором электронов и может вызывать восстановление.

Отрицательно заряженный электрод будет притягивать к себе положительные ионы (катионы) из раствора.Он может отдавать часть своих избыточных электронов таким катионам или другим веществам в электролизуемой жидкости. Следовательно, этот электрод фактически является восстановителем. В любом электрохимическом элементе (электролитическом или гальваническом) электрод, на котором происходит восстановление , называется катодом .

Положительный электрод, с другой стороны, будет притягивать к себе отрицательные ионы (анионы). Этот электрод может принимать электроны от этих отрицательных ионов или других частиц в растворе и, следовательно, ведет себя как окислитель.В любом электрохимическом элементе анод является электродом, на котором происходит окисление . Простой способ запомнить, какой электрод есть какой, состоит в том, что анод и окисление начинаются с гласных, а катод и восстановление начинаются с согласных.

На следующем видео показан этот процесс, происходящий в нейтральном водном растворе с присутствием некоторого количества электролитов.

В качестве примера того, как электролиз может вызвать химическую реакцию, предположим, что мы пропускаем постоянный электрический ток через 1 M HCl.{-}(водн.) \rightarrow \text{H}_2(g) + \text{Cl}_2(g) + \text{2H}_2\text{O}(l)\]

Суммарная реакция в уравнении \ref{3} является обратной спонтанной комбинации \(\ce{h3(g)}\) с C\(\ce{Cl2(g)}\) с образованием \ (\ce{HCl(водн.)}\). Такой результат справедлив для электролиза вообще: электрический ток, подаваемый извне, вызывает несамопроизвольную химическую реакцию.

Хотя электролиз всегда обращает спонтанную окислительно-восстановительную реакцию, результат данного электролиза не всегда может быть той реакцией, которую мы хотим.{-}\метка{8}\]

Общее уравнение можно получить, умножив уравнение \(\ref{7 }\ ) на 2, добавив его к уравнению \(\ref{8}\) и объединив H + с OH , чтобы получить Н 2 О:

\[\text{2H}_2\text{O}(l) \rightarrow \text{2H}_2(g) + \text{O}_2(g)\]

В следующем видео показан электролиз воды с использованием серной кислоты в качестве мостика для переноса заряда. После завершения электролиза идентичность образовавшихся газов проверяют с помощью испытаний на сжигание щепы.

Таким образом, этот электролиз обращает самопроизвольную комбинацию H 2 и O 2 с образованием H 2 O. При обсуждении окислительно-восстановительных реакций мы упоминаем несколько окислителей, таких как достаточно сильные, чтобы окислить H 2 O. В то же время мы описываем восстановители, достаточно сильные для восстановления H 2 O, такие как щелочные металлы и более тяжелые щелочноземельные металлы. Как правило, такие вещества не могут быть получены электролизом водных растворов, поскольку H 2 O вместо этого окисляется или восстанавливается.{–}}\).

Следовательно, мы ожидаем, что O 2 , а не Cl 2 , будет получен электролизом 1 M HCl, что противоречит уравнению \(\ref{1}\). Получается, что O 2 образуется более медленнее , чем Cl 2 , и последний пузырится из раствора раньше, чем H 2 O успевает окислиться. По этой причине таблицу 1 в разделе «Окислительно-восстановительные пары» не всегда можно использовать для предсказания того, что произойдет при электролизе.

Катодные и анодные реакции полуэлементов — видео и стенограмма урока

Расчет потенциала напряжения элемента

Электрохимические элементы, о которых вы узнали, — это гальванические элементы. Гальванический элемент — это элемент, в котором спонтанная окислительно-восстановительная реакция производит электричество. В гальваническом элементе, как вы знаете, реакция окисления на аноде заставляет электроны течь по проводу, соединяющему катод с анодом. Он называется электрическим потенциалом и измеряется в вольтах (В). Более конкретно, электродный потенциал представляет собой разность потенциалов между электродом и его раствором или величину притяжения электронов. Это количество энергии, необходимое для перемещения электрического заряда по клетке.

Каждая из двух полуэлементов батареи обладает потенциалом — потенциалом либо отдавать электроны, либо принимать электроны. Разница между ними представляет собой электродный потенциал всей клетки или напряжение. К счастью, электродный потенциал не нужно запоминать. Ученые определили стандартные электродные потенциалы для множества различных типов электродов.

Чтобы определить напряжение любой ячейки, посмотрите на таблицу электродных потенциалов. Вычтите электродный потенциал анода из потенциала катода, и вы получите электродный потенциал ячейки или напряжение: Ео ячейки = Ео катода — Ео анода.

Используйте это уравнение для расчета напряжения ячейки.

Это число легко вычислить. Например, рассчитать напряжение ячейки для реакции жидкого ртутного электрода в растворе нитрата ртути(I) и металлического кадмия в растворе нитрата кадмия. Если Eo вам не предоставлен, вы можете обратиться к диаграмме для определения значения.

Электрод Реакция электрода Эо Вольт
Cd2+ Cd2+

Формула полуреакции:

  • Hg22+ + 2e- = 2Hg (l), что имеет Eo = 0.850В
  • Cd2+ (водн.) + 2e- = Cd (т), который имеет Eo = -0,403 В
  • Элемент Eo = катод Eo — анод Eo

Ячейка Eo = 0,850 В — (-0,403 В). Помните, что два минуса дают плюс. Ячейка Эо = 1,253 В.

Попробуйте другой.

  • Zn2+ (водн.) + 2e- = Zn (т), который имеет Eo = -0,762 В
  • 2h3 O (ж) + 2e- = h3 (г) + 2OH- (водн.), который имеет Eo = -0,828 В

Ячейка Eo = (-0,762 В) — (-0,828 В). Итак, ячейка Eo = 0,066 В.

Коррозия

Как известно, аляскинский трубопровод представляет собой длинную стальную трубу, по которой нефть с Аляски доставляется в нижние 48 штатов. Что будет, если он заржавеет? Будет ли нефть разливаться по всей окружающей среде? Как защитить металл от коррозии?

Коррозия – это постепенное разрушение металла в результате химических реакций. Поскольку это химическая реакция, мы можем предотвратить ее химическими реакциями, а именно окислительно-восстановительными реакциями. Одним из наиболее подверженных коррозии металлов является железо.При коррозии железа ржавчина образуется в реакции 4Fe(т) + 3O2(г) + h3= 2Fe2O3h3O(т).

Количество образующейся ржавчины зависит от количества воды, с которой может реагировать железо. Две электрохимические полуреакции:

  • Fe(s) = Fe2+ (водн.) + 2e- . Это анод.
  • O2 (г) + 2h3 O (ж) + 4e- = 4OH- (водн.). Это катод.

Анод и катод находятся на одном куске железа, но в разных его частях. Вы знаете, что для того, чтобы эта реакция работала, электронам нужна какая-то проволока или какой-то способ проведения потока электронов.В данном случае в роли проволоки выступает сам утюг.

Итак, когда кусок железа подвергается воздействию кислорода и воды, участок на железе окисляется и теряет электроны. Эти электроны проходят через железо к другому участку, где они восстанавливаются. Здесь они образуют твердое вещество, называемое гидратированным оксидом железа, 2Fe2sub)3sub)2. Слой воды на поверхности железа действует как барьер или солевой мостик, который необходим для работы электрохимической ячейки или реакции.

Железо теряет электроны в процессе коррозии.

Чтобы предотвратить коррозию, используйте другой металл, который легче окисляется, чем металл, который вы хотите защитить. Цинк легче окисляется, чем железо, поэтому, если вы покроете железо цинком, цинк подвергнется коррозии раньше, чем железо. Это защищает железо. Это называется катодной защитой, потому что вы добавляете к металлу защитный катод. Ногти тому пример. Железные гвозди часто покрывают цинком в процессе, называемом гальванизацией, чтобы защитить их от ржавчины.

Трубопровод на Аляске — еще один прекрасный пример такого типа защиты. Вместо того, чтобы покрывать все это цинком, трубопровод соединяется с цинковой проволокой. Цинк будет подвергаться коррозии раньше, чем сталь, и пока коррозия цинка будет периодически заменяться, сама труба не будет подвергаться коррозии. Это отличная вещь.

Краткий обзор урока

Реакции в электрохимической ячейке состоят из двух полуреакций: одной на анодном электроде и одной на катодном электроде. Две полуреакции можно сложить вместе, чтобы получить полную клеточную реакцию.Потенциал ячейки электрода измеряется в вольтах. Достаточно легко вычислить напряжение любого гальванического элемента, если у вас есть таблица, в которой указано напряжение для каждого типа электрода. Чтобы определить напряжение любой ячейки, вычтите электродный потенциал анода из потенциала катода, и вы получите электродный потенциал ячейки или напряжение. Ячейка Eo = катод Eo — анод Eo .

Коррозия – это постепенное разрушение металла в результате химических реакций, и это настоящая проблема в нашей повседневной жизни.Поскольку коррозия является химической реакцией, мы можем предотвратить ее химическими реакциями, а именно окислительно-восстановительными реакциями. Способ предотвратить коррозию состоит в том, чтобы иметь в наличии другой металл, который легче окисляется, чем металл, который вы хотите защитить. Как и в большинстве случаев в жизни, химические реакции идут по пути наименьшего сопротивления и наименьшей энергии, поэтому металл, который легче окисляется, будет подвергаться коррозии, а другой металл будет защищен.

Результаты обучения

По окончании этого урока вы сможете:

  • Описывать две полуячейки в электрохимической ячейке
  • Объясните, как можно сложить две полуреакции, чтобы получить полную клеточную реакцию
  • Кратко о том, как определить напряжение ячейки
  • Дайте определение коррозии и объясните, как ее предотвратить

Анодные и катодные материалы для литий-ионных аккумуляторов_ Аккумулятор Greenway

В любой данной батарее есть два электрода, которые отвечают за химическую реакцию, которая обеспечивает энергию. Электрод, который отвечает за высвобождение электронов во время разряда батареи, называется катодом. Электрод, отвечающий за поглощение тех электронов, которые высвободились при разряде, называется анодом. В батарее катод — всегда отрицательный электрод, а анод — всегда положительный электрод.

Анод и катод в литий-ионной батарее — это место, где хранятся ионы лития. Электролит внутри батареи переносит положительно заряженные ионы лития от катода к аноду и наоборот во время процессов разрядки и зарядки.Это движение ионов лития создает свободные электроны на катоде, которые, в свою очередь, создают положительный заряд на коллекторе положительного тока. После этого электрический ток течет от токосъемника к отрицательному токоприемнику, приводя в действие ваше устройство.

Какие материалы используются для анода и катода?

Катод

В большинстве литий-ионных аккумуляторов в качестве материала используется графит. Графит, используемый в катоде, либо производится синтетически, что называется искусственным графитом, либо добывается из земли, что называется природным графитом. Затем графит обрабатывается перед использованием на медной фольге, которая служит катодом в литий-ионной батарее.

Литий используется в виде солей ионов, растворенных в электролите литий-ионных аккумуляторов; однако литий может использоваться как материал для самого катода, а также в некоторых батареях.

В литий-ионных батареях материал катода должен соответствовать следующим требованиям:

· Материал должен иметь хорошую проводимость и пористость.

· Он должен быть легким и прочным.

· Чтобы батареи оставались дешевыми, они должны быть недорогими.

· Материал должен соответствовать напряжению анода батареи.

Анод

При изготовлении анода литий-ионной батареи используется несколько вариантов материала. Материал, используемый в аноде литий-ионных аккумуляторов, должен быть исключительно чистым и не содержать нежелательных металлических примесей.Анод в литий-ионных батареях представляет собой смесь лития и других металлов. В то время как материал катода в литий-ионной батарее хорошо оптимизирован, материал анода открыт для улучшений, и сегодняшние исследования сосредоточены именно на этой области.

Анод литий-ионных аккумуляторов имеет активные материалы. Он состоит из кобальта, никеля и марганца, представленных в кристаллической структуре, которая образует многооксидный материал. Затем к смеси добавляют литий на последней стадии.

Почему литий является хорошим выбором для анода батареи?

При проектировании катода в литий-ионном аккумуляторе использование материала с высокой емкостью является решающим фактором в конструктивном аспекте. Вот почему выбирают щелочные металлы. Кроме того, материалы, используемые для анода литий-ионных аккумуляторов, должны иметь высокое энергосодержание. Литий в настоящее время является предпочтительным выбором для использования в качестве катода литий-ионных аккумуляторов.Это большинство щелочных материалов, с которыми можно легко и осторожно обращаться. Это самый легкий и самый электроположительный металл среди щелочных металлов. Литий также имеет самое высокое значение удельной емкости из-за его низкой плотности.

Все предыдущие сделали литий идеальным материалом для анода. Кроме того, есть еще несколько преимуществ использования лития в качестве катода, а именно:

· Литий является хорошим восстановителем.

· Можно получить более высокое напряжение.

· Высокая плотность энергии и электрохимическая эквивалентность высокой мощности.

· Литий является хорошим проводящим агентом.

· Литий обладает превосходной механической стабильностью.

· Литий легко изготавливается и изготавливается.

Как выбрать лучшие материалы анода и катода литий-ионного аккумулятора?

Катодные материалы

Наиболее часто используемыми материалами для анода литий-ионных аккумуляторов являются материалы на основе углеродных и литиевых сплавов. Во избежание проблем с безопасностью рекомендуется использовать интеркаляционный электрод с минимальным потенциалом. Элементы, присутствующие в этом сплаве, делают введенный литий менее реактивным по отношению к электролиту. Кроме того, использование этого сплава позволяет использовать меньше лития в батарее, что, в свою очередь, делает ее более безопасной, поскольку меньшее количество лития означает меньшую реактивность, что означает меньшую пожароопасность.

При выборе материала для катода в литий-ионных батареях материал должен обладать хорошей проводимостью и пористостью, поэтому графит является предпочтительным выбором из-за его молекулярной структуры, соответствующей этому профилю.Также он должен быть прочным и легким. Более того, материал должен соответствовать напряжению анода внутри той же батареи.

Стоимость также является важным фактором при выборе материала для катода. Материал должен быть недорогим, чтобы производитель мог гарантировать, что батарея будет стоить дешевле и ее можно будет легко продать на рынке.

Анодные материалы

Анод в литий-ионных батареях является наиболее активным электродом внутри батареи.Материал анода полностью зависит от литий-ионной батареи и области ее применения. Анод не нужно литировать, поскольку металлический литий действует как отрицательный электрод. В литий-ионных батареях, поскольку угольный электрод, который действует как отрицательный электрод, не содержит лития, положительный электрод-терминал должен действовать как источник лития. Именно поэтому при выборе анодных материалов чаще всего встречаются материалы:

· Литиево-марганцевая шпинель (Li-Mn-O)

· Оксиды лития.

Оливины (LiFePO4)

.

Добавить комментарий

Ваш адрес email не будет опубликован.

2015-2019 © Игровая комната «Волшебный лес», Челябинск
тел.:+7 351 724-05-51, +7 351 777-22-55 игровая комната челябинск, праздник детям челябинск
